Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 160 V |
| Napięcie robocze DC | 160 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 3,7 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 17 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 70 N |
| Siła trzymania modułów min. | 150 N |
| Siła ciągnięcia maks. | 140 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 44 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

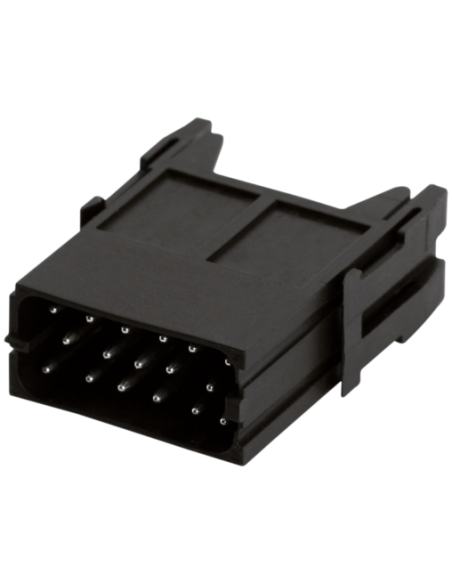

Wkładka Modlink Heavy Modular męska 17-polowa 160V 10A – profesjonalne złącze do zastosowań przemysłowych
Wkładka Modlink Heavy Modular o kodzie produktu 70MH-MAB1C-0170201 to wysokiej jakości męska wkładka modułowa, przeznaczona do systemów połączeniowych w wymagających instalacjach przemysłowych. Jej konstrukcja umożliwia niezawodne przesyłanie sygnałów oraz zasilania w środowiskach, w których kluczowe są niezawodność, trwałość i bezpieczeństwo połączeń.
Kluczowe zastosowania i możliwości wykorzystania 17-pinowej wkładki Modlink Heavy Modular
Produkt doskonale sprawdza się w przemysłowych aplikacjach automatyki, budowie maszyn oraz instalacjach elektrycznych wymagających wielożyłowego podłączania komponentów. Umożliwia szybką i wygodną integrację urządzeń takich jak:
- szafy sterownicze
- linie produkcyjne
- instalacje automatyki budynkowej
- systemy rozdziału energii
- maszyny przemysłowe
Wielopinowa, modułowa konstrukcja zapewnia elastyczność konfiguracji połączeń oraz oszczędność miejsca w rozdzielniach i szafach sterowniczych. Dzięki solidnemu wykonaniu, wkładka gwarantuje stabilność połączenia nawet w trudnych warunkach eksploatacyjnych.
Najważniejsze cechy techniczne i zalety
- 17 torów połączeniowych zapewniających wszechstronność w przesyle sygnałów i zasilania
- Napięcie robocze 160 V oraz obciążalność prądowa do 10 A umożliwiają zastosowanie w różnorodnych układach
- Zakres temperatury pracy od -40°C do 125°C pozwala na montaż zarówno w standardowych, jak i ekstremalnych warunkach środowiskowych
- Obudowa wykonana z trwałego tworzywa PA, styki z mosiądzu z powłoką srebrzaną/złoconą, co zapewnia odporność na korozję oraz długowieczność połączenia
- Ochrona elektryczna: wysoki poziom izolacji, klasa palności V-0 zgodnie z UL94
- Możliwość wykonania minimum 500 cykli wtykowych, co gwarantuje długi okres eksploatacji
Budowa, montaż i ergonomia użytkowania

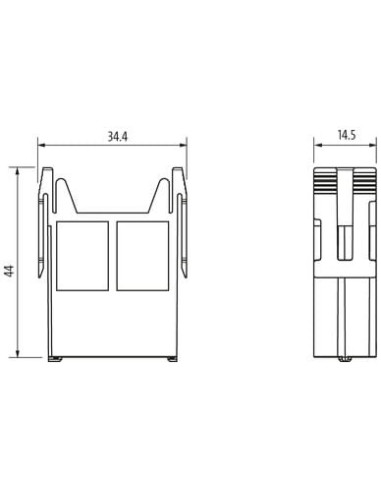

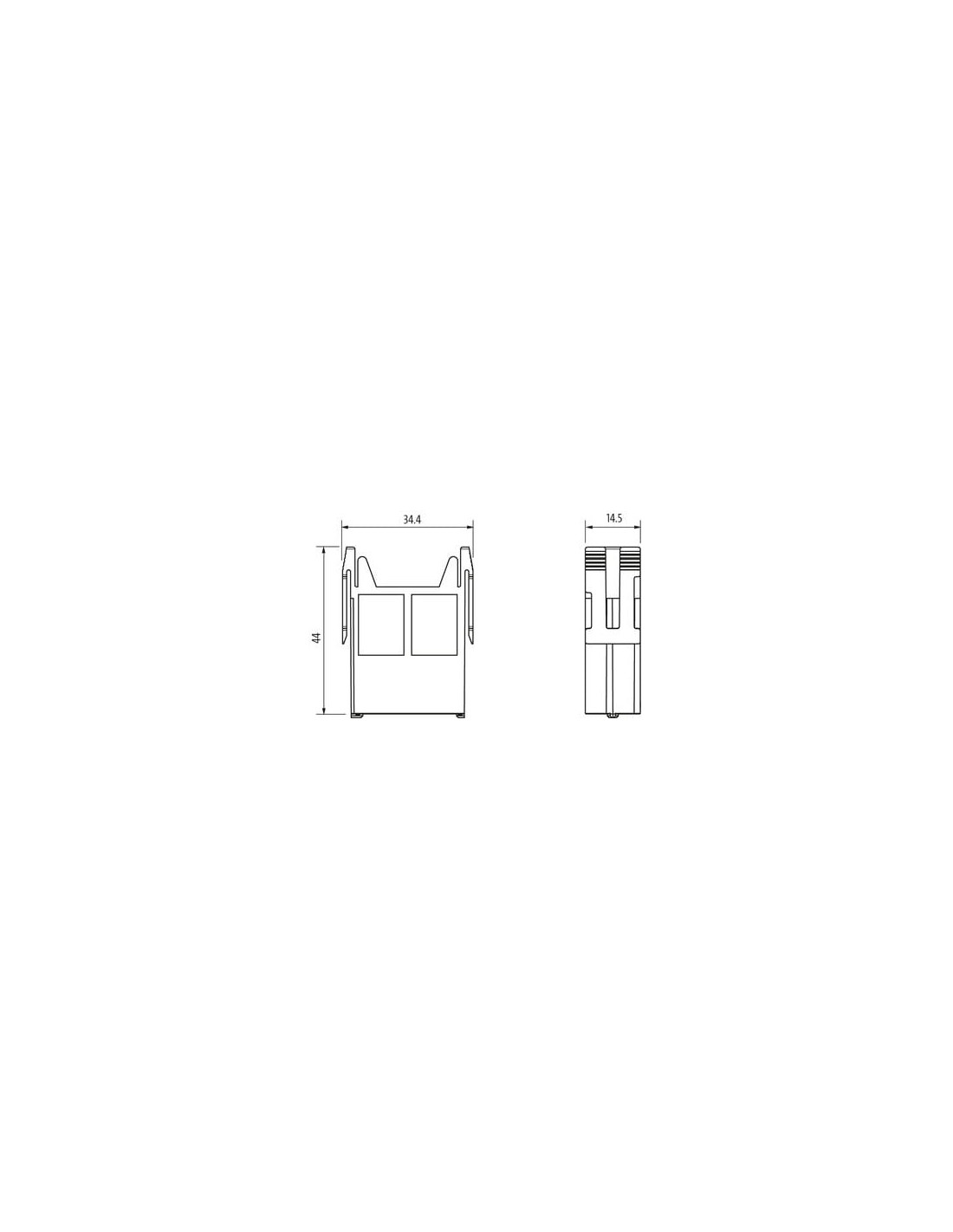

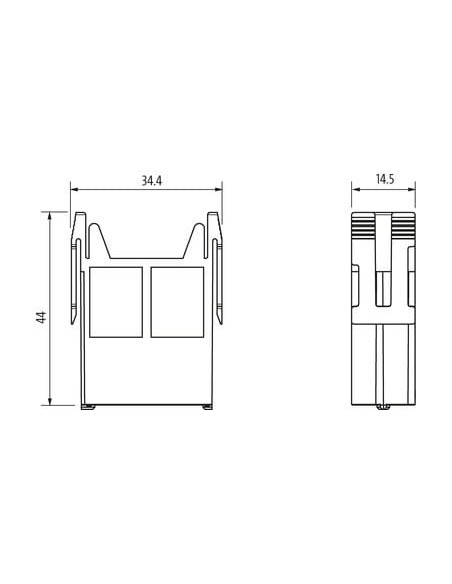

Wkładka Modlink Heavy Modular umożliwia łatwą i szybką instalację dzięki zaciskowemu typowi połączenia, pozwalającemu na szybkie podłączanie przewodów o przekroju od 0,14 do 2,5 mm² (AWG 26-13). Kompaktowe wymiary (44 mm x 34,4 mm x 14,5 mm) czynią ją idealnym rozwiązaniem dla instalacji wymagających efektywnego wykorzystania przestrzeni.
Stabilna konstrukcja mechaniczna oraz wysoka siła trzymania styków (minimum 70 N) i modułów (minimum 150 N) gwarantują pewność i bezpieczeństwo połączenia nawet podczas intensywnej eksploatacji mechanicznej czy wibracji.
Podsumowanie – dlaczego warto wybrać 70MH-MAB1C-0170201?
Wkładka Modlink Heavy Modular to idealne rozwiązanie dla wymagających instalacji przemysłowych, w których kluczowe są niezawodność, bezpieczeństwo oraz uniwersalność. 17-pinowy układ, wysoka odporność mechaniczna oraz łatwość montażu sprawiają, że produkt znajduje zastosowanie w nowoczesnych aplikacjach automatyki, energetyce i produkcji maszyn.
