B16
Osłonka
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

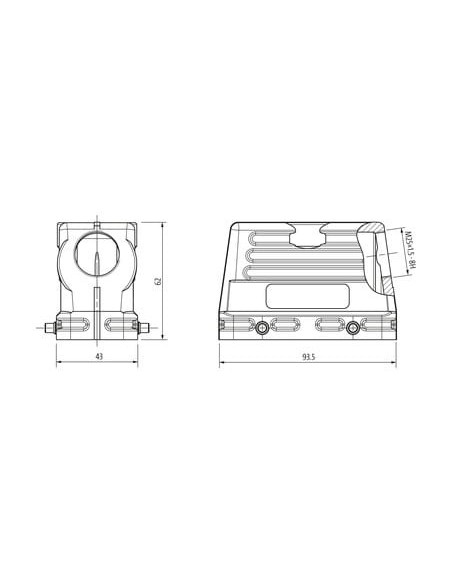

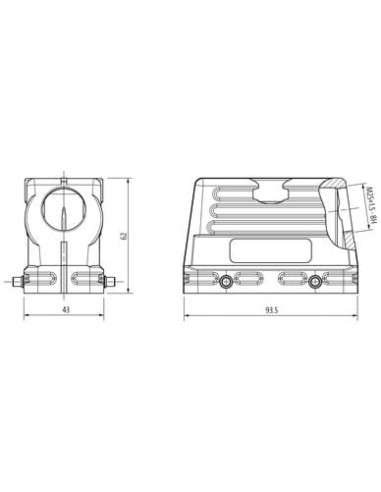

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 62 mm |
| Szerokość | 43 mm |
| Głębokość | 93,5 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

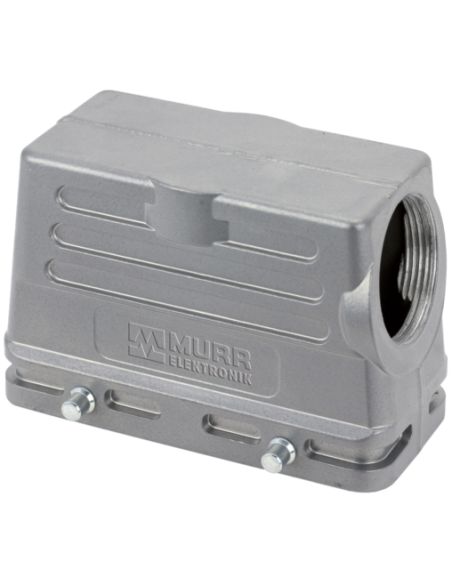

Obudowa Modlink Heavy B16 o niskim profilu – wytrzymała ochrona z klasą IP65
Obudowa Modlink Heavy B16 to doskonałe rozwiązanie do zastosowań przemysłowych, które wymagają niezawodnej i trwałej ochrony połączeń elektrycznych. Produkt o kodzie 70MH-GTFNQ-A02C000 został zaprojektowany z myślą o zachowaniu wysokiego stopnia szczelności oraz odporności na trudne warunki eksploatacyjne.
Najważniejsze cechy funkcjonalne obudowy Modlink Heavy B16
- Kompaktowe wymiary – wysokość 62 mm, szerokość 43 mm, głębokość 93,5 mm, umożliwiają montaż w ograniczonych przestrzeniach, przy jednoczesnym zachowaniu pełnej funkcjonalności.
- Odporność na wpływy środowiskowe – klasa ochrony IP65 zapewnia pełną szczelność przed pyłem i strumieniami wody, dzięki czemu obudowa doskonale sprawdza się nawet w wymagających miejscach pracy.
- Wytrzymała konstrukcja – wykonanie z aluminiowego odlewu ciśnieniowego oraz malowana proszkowo powierzchnia gwarantują wysoką odporność mechaniczną oraz zabezpieczenie przed korozją.
- Podwójna dźwignia blokująca – pewne zamknięcie obudowy zwiększa bezpieczeństwo oraz ułatwia montaż i serwisowanie instalacji.
- Boczny wylot kablowy – pozwala na wygodne prowadzenie przewodów i efektywne wykorzystanie miejsca w szafie sterowniczej lub na linii produkcyjnej.
- Kompatybilność z gwintem montażowym M25 – łatwa integracja z szeroką gamą dławików kablowych i akcesoriów montażowych.
Typowe zastosowania obudowy przemysłowej B16
Obudowa Modlink Heavy B16 przeznaczona jest do przemysłowych aplikacji, w których wymagane jest niezawodne i bezpieczne połączenie elektryczne. Z uwagi na wysoki poziom ochrony i odporności mechanicznej, produkt znajduje zastosowanie w:
- Automatyce przemysłowej, szafach sterowniczych oraz rozdzielniach elektrycznych.
- Systemach transportowych i maszynach produkcyjnych, gdzie panują niekorzystne warunki środowiskowe.
- Instalacjach wymagających szybkiego i prostego podłączania modułów oraz częstej konserwacji, dzięki wysokiej liczbie cykli wtykowych (min. 500).
- Strefach zagrożonych pyłem i wilgocią – dzięki podwyższonej szczelności IP65.
Odporność i trwałość w ekstremalnych warunkach
Obudowa B16 zachowuje swoją funkcjonalność w szerokim zakresie temperatur roboczych od -40°C do +100°C, co pozwala na jej eksploatację zarówno w chłodniach, jak i w środowiskach wysokotemperaturowych. Kategoria klimatyczna 40/100/21 potwierdza przeznaczenie obudowy do pracy w najtrudniejszych warunkach.
Materiały i zabezpieczenia – gwarancja niezawodności
Korpus obudowy wykonany jest z aluminiowego odlewu ciśnieniowego, co zapewnia lekkość, trwałość i doskonałą ochronę mechaniczną. Blokady, wykonane ze stali, pokryte warstwą galwaniczną, zapewniają dodatkową ochronę przed korozją i ścieraniem podczas intensywnego użytkowania.
Wybór obudowy Modlink Heavy B16 to gwarancja długotrwałej i bezpiecznej pracy instalacji elektrycznych w wymagających warunkach przemysłowych.
