B16
Męski
6-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 400 V |
| Napięcie robocze DC | 400 V |
| Prąd roboczy | 42 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 9 |
Instalowanie | Podłączanie
| Długość przycięcia | 12 mm |
| Średnica izolacji żył min. | 6,4 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,8 Nm |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | II |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 500 N |
| Siła ciągnięcia maks. | 250 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA66 GF |

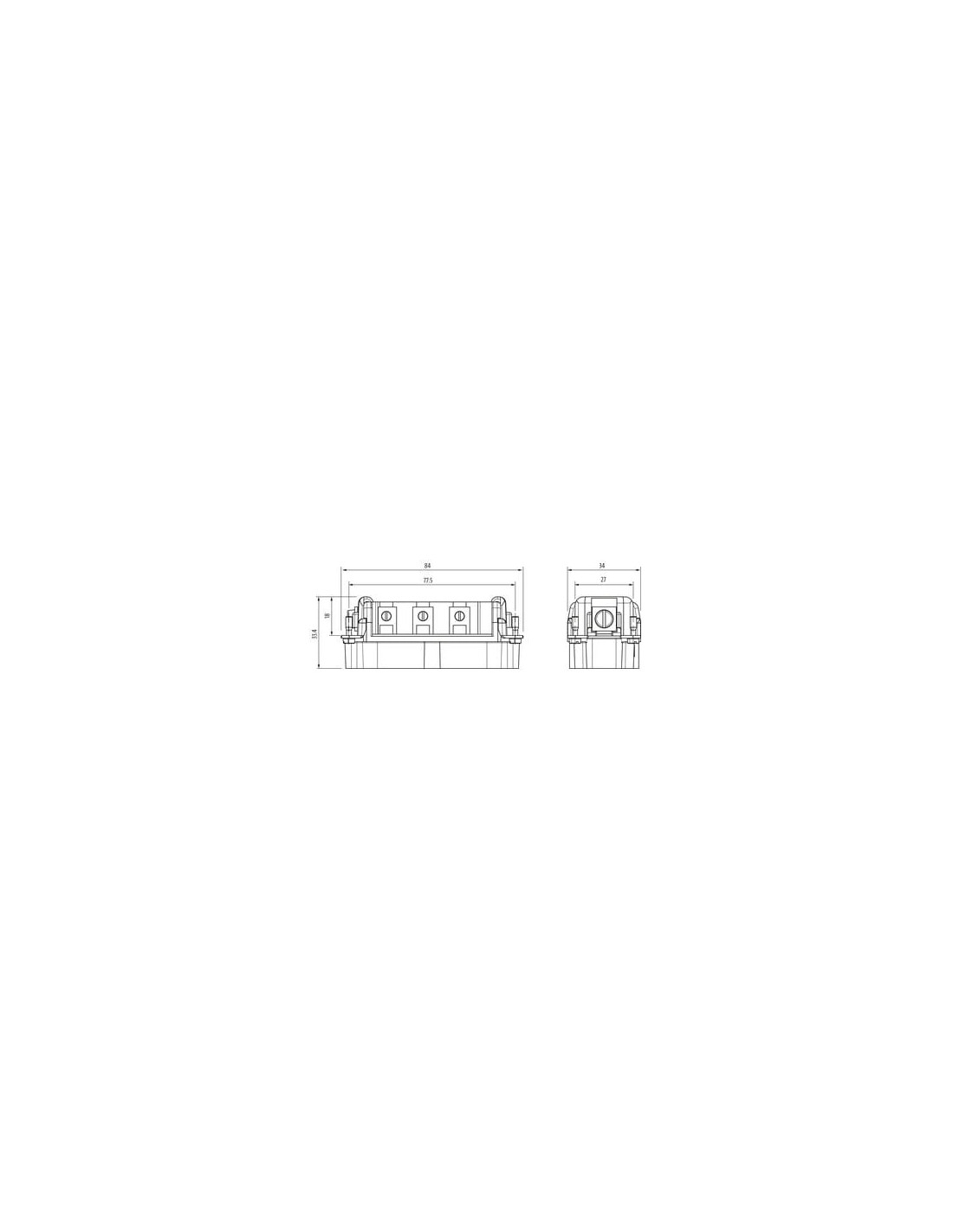

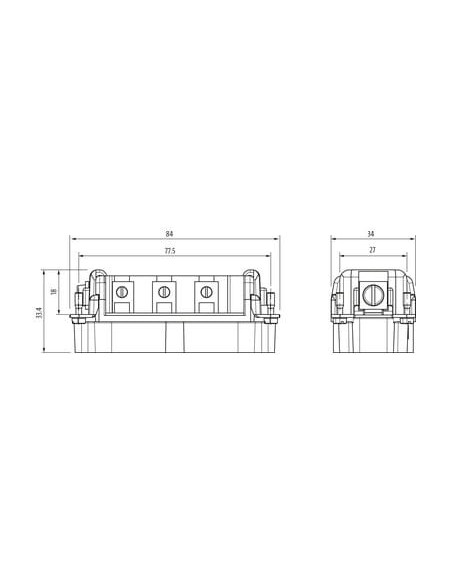

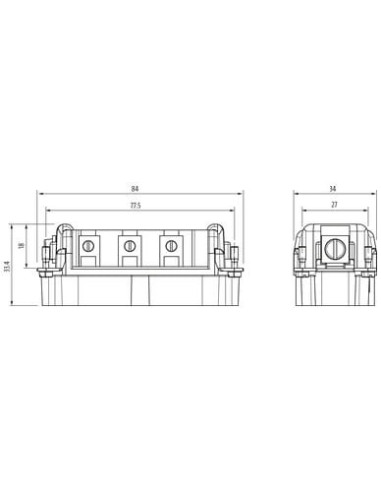

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 33,4 mm |
| Szerokość | 34 mm |
| Głębokość | 84 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

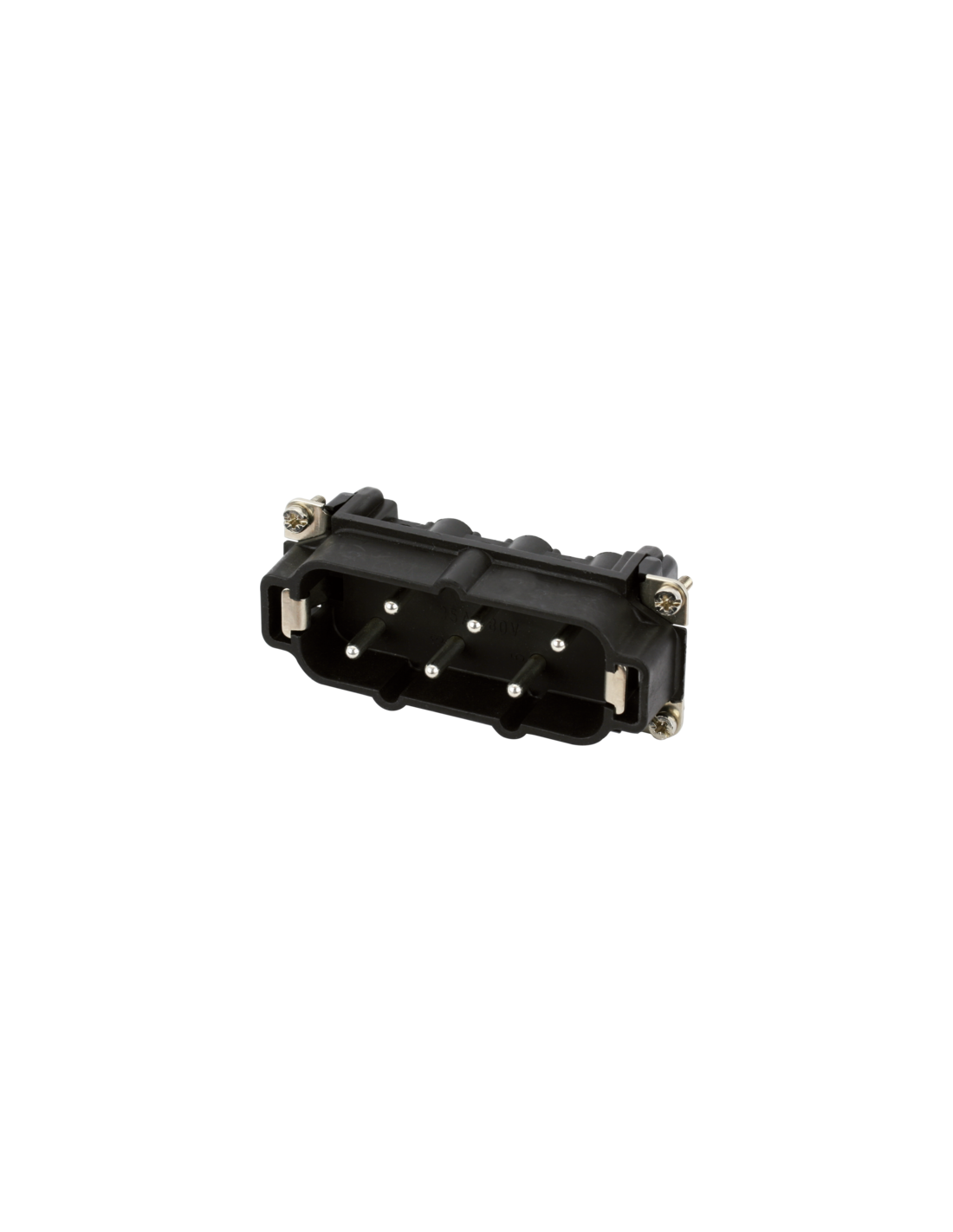

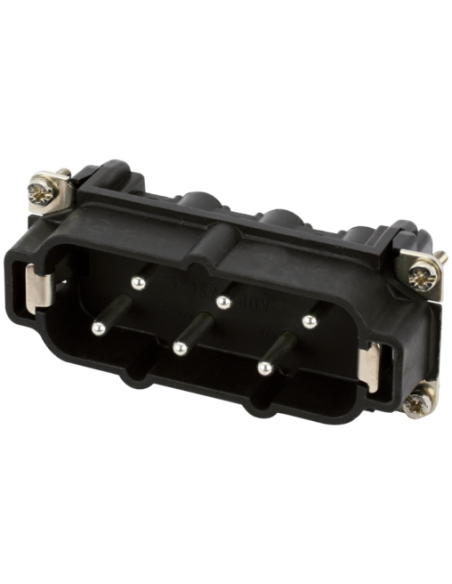

Wkład Modlink Heavy B16 męski 6-polowy – wysoka niezawodność dla wymagających aplikacji
Wkład Modlink Heavy B16 męski, 6-polowy (kod produktu: 70MH-ES006-FS02030) to profesjonalny komponent przeznaczony do zastosowań wymagających solidnego i bezpiecznego połączenia elektrycznego. Przystosowany do pracy z napięciem do 400 V oraz obciążeniem prądowym 42 A, element ten znajduje zastosowanie w środowiskach przemysłowych, automatyce oraz szafach sterowniczych.
Konektor przemysłowy typu B16 – szeroka kompatybilność i trwałość
Złącze przemysłowe B16 wyróżnia się wytrzymałą konstrukcją oraz możliwością wielokrotnego montażu i demontażu (min. 500 cykli wtykowych), co sprawia, że doskonale sprawdzi się w wymagających cyklach pracy. Męska wersja wkładu oferuje 6 pinów + PE oraz śrubowe zaciski, które zapewniają pewne połączenie przewodów o przekroju od 0,5 do 6 mm².
Kluczowe zalety i zastosowania wkładu Modlink Heavy B16 6-pinowego
- Odporność na trudne warunki pracy – działanie w zakresie temperatur od -40°C do 125°C oraz wysoka klasa palności (UL94 V-0).
- Wysoka niezawodność elektryczna – odporność na przepięcia do 6 kV, izolacja na poziomie min. 100 MΩ oraz kategorie przepięciowe II i III zgodnie z normami EN.
- Szeroki zakres kompatybilności – możliwość integracji z obudowami w rozmiarze B16, dedykowane do systemów elektrycznych i automatyki przemysłowej.
- Łatwy i szybki montaż dzięki wygodnemu systemowi śrubowemu SK oraz przejrzystemu układowi pinów.
Typowe zastosowania złączy przemysłowych B16, 6-polowych
Wkład Modlink Heavy B16, 6-polowy znajduje zastosowanie w:
- systemach automatyki przemysłowej,
- rozdzielnicach elektrycznych i szafach sterowniczych,
- maszynach produkcyjnych i robotyce,
- urządzeniach przeładunkowych, transportowych oraz obrabiarkach,
- aplikacjach wymagających częstej wymiany lub serwisowania komponentów elektrycznych.
Materiały i wykonanie – gwarancja trwałości
Kontakty wykonane z mosiądzu posrebrzanego zapewniają niską rezystancję styku i długą żywotność, a obudowa z PA66 wzmocnionego włóknem szklanym chroni przed uszkodzeniami i wpływem środowiska. Minimalna siła trzymania złącza wynosi 500 N, co podkreśla jego odporność mechaniczną nawet przy dużych obciążeniach.
Złącze elektryczne Modlink Heavy – niezastąpione w automatyce i przemyśle
Wkład męski typu B16, 6-polowy, 400V, 42A jest idealnym rozwiązaniem do realizacji złożonych i wymagających połączeń elektrycznych. Zachowuje pełną kompatybilność z komponentami Murrelektronik oraz spełnia rygorystyczne normy bezpieczeństwa i jakości, co gwarantuje długoterminową niezawodność działania.
