B16
Żeński
4+2-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 830 V |
| Napięcie robocze AC na styk sygnałowy maks. | 400 V |
| Napięcie robocze DC na styk zasilania maks. | 830 V |
| Napięcie robocze DC na styk sygnałowy maks. | 400 V |
| Prąd roboczy na styk zasilania maks. | 80 A |
| Prąd roboczy na styk sygnałowy maks. | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1,5 mm² |
| Przekrój przyłącza maks. | 16 mm² |
| Numer AWG min. | 16 |
| Numer AWG maks. | 5 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 6 mm |
| Długość odizolowania maks. | 14 mm |
| Średnica izolacji żył zmienna maks. | max. 11 mm (Power); max. 4.8 mm (Signal) |
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | min. 2.5 Nm (Power); min. 0.5 Nm (Signal) |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 4 + 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania zasilania min. | 500 N |
| Siła trzymania sygnału min. | 400 N |
| Siła ciągnięcia maks. | 100 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

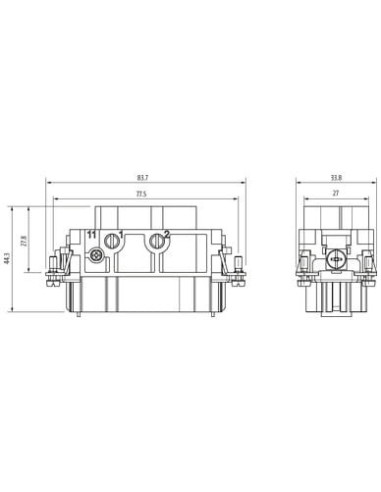

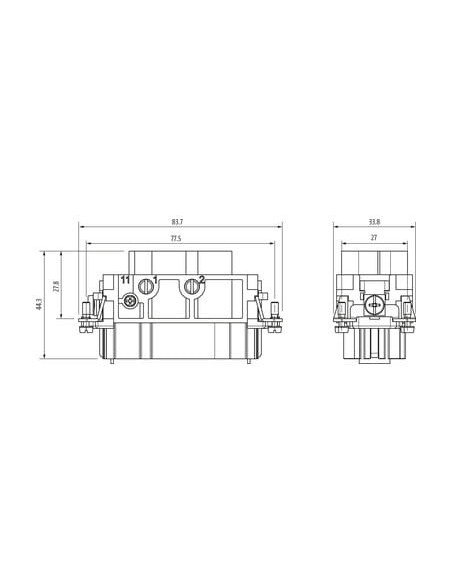

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 42 mm |
| Szerokość | 33,8 mm |
| Głębokość | 83,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

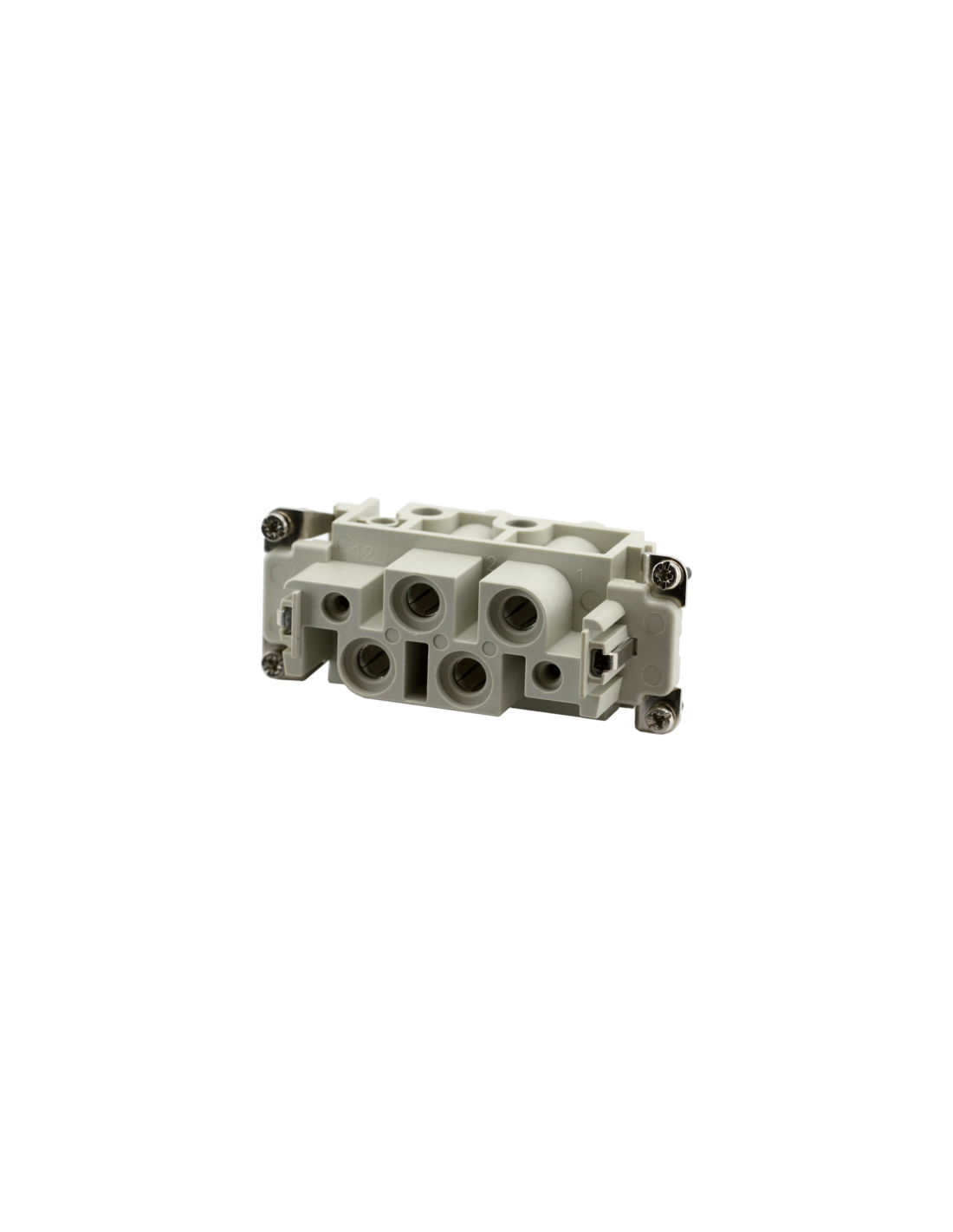

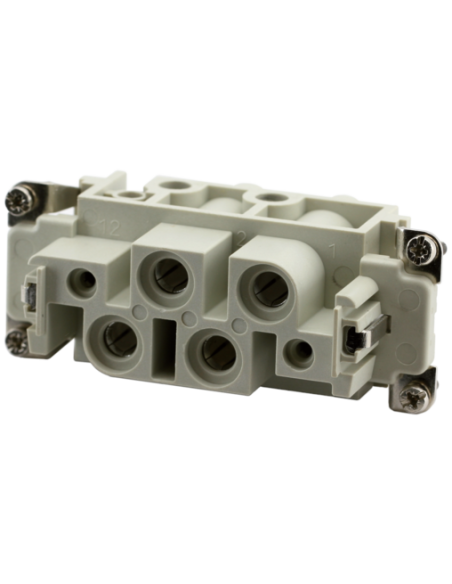

Wkładka Modlink Heavy B16 4+2 żeńska – zaawansowany komponent do aplikacji przemysłowych
Wkładka Modlink Heavy B16, żeńska, 4+2 polowa (kod produktu: 70MH-EB4U2-FS04000) to wysokospecjalistyczny element przeznaczony do zastosowań w wymagających środowiskach przemysłowych. Produkt oferuje nie tylko wysoką niezawodność połączeń elektrycznych, ale także odporność na trudne warunki eksploatacyjne.
Wysoka wytrzymałość i niezawodność w trudnych warunkach
Dzięki konstrukcji opartej na sprawdzonych materiałach, takich jak mosiądz i posrebrzane styki, wkładka B16 zapewnia solidny kontakt elektryczny oraz odporność na korozję. Izolator wykonany z wzmocnionego tworzywa PC GF oraz wysoka klasa niepalności UL94 V-0 gwarantują bezpieczną i długotrwałą eksploatację, nawet przy dużych obciążeniach prądowych.
Uniwersalne zastosowanie wkładki 4+2 polowej B16
Komponent doskonale sprawdza się w:
- Zasilaniu maszyn i urządzeń przemysłowych
- Automatyce przemysłowej i robotyce
- Panelach rozdzielczych oraz szafach sterowniczych
- Systemach dystrybucji mocy i sygnałów
- Obwodach wymagających oddzielnego przesyłu zasilania oraz sygnałów sterujących
Kompaktowa budowa i wygodne podłączenie przewodów
Wkładka B16 posiada szereg praktycznych rozwiązań montażowych:
- Kompaktowy rozmiar obudowy (B16) – idealny do instalacji w ograniczonych przestrzeniach
- Zaciski śrubowe SK zapewniają trwałe i pewne połączenie przewodów
- Dopuszczalna szeroka gama przekrojów przewodów: od 1,5 mm² do 16 mm² (min. AWG 16, maks. AWG 5)
- Łatwy montaż dzięki dopracowanej konstrukcji i czytelnej numeracji zacisków
Odporność na warunki atmosferyczne i czynniki przemysłowe
Zakres temperatury pracy od -40°C do +125°C oraz zgodność z wymagającymi normami klimatycznymi (EN IEC 60068-1: 40/125/21) umożliwiają stosowanie wkładki nawet w skrajnie trudnych warunkach otoczenia. Klasa ochrony przed zanieczyszczeniem 3 oraz wysoka rezystancja izolacji (min. 100 MΩ) zabezpieczają instalację przed wpływem wilgoci i pyłów.
Certyfikaty i zgodność ze standardami
Produkt spełnia rygorystyczne normy jakościowe i bezpieczeństwa, potwierdzone odpowiednimi certyfikatami, co umożliwia bezpieczne wykorzystanie w projektach automatyki oraz rozdzielnicach wysokiego napięcia.
Wkładka Modlink Heavy B16, żeńska, 4+2 polowa to uniwersalny, trwały i wysoko specjalistyczny komponent zapewniający niezawodne połączenia w środowiskach przemysłowych wymagających niezawodności, bezpieczeństwa i prostoty montażu.
