B6
Obudowa montowana na powierzchni (wysoka)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | dwuustronny |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Materiał pokrywy ochronnej | Tworzywo sztuczne |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

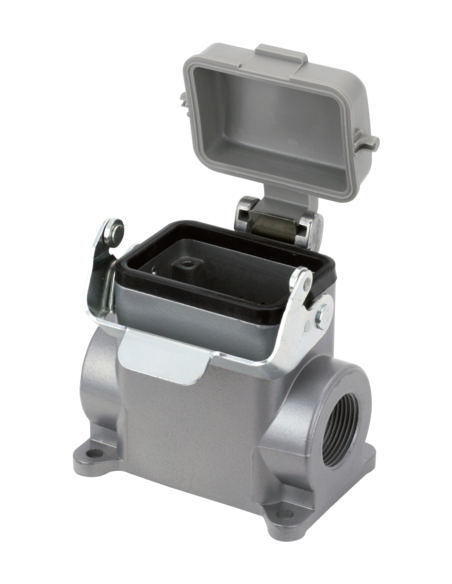

B6 Montaż powierzchniowy – Wysoki profil, IP65 – Obudowa przemysłowa 70MH-GSDHL-B02C010
Obudowa montowana na powierzchni B6 to solidne rozwiązanie inżynieryjne przeznaczone do wymagających zastosowań przemysłowych, gdzie niezawodność i ochrona są kluczowe. Dzięki wysokiemu profilowi oraz stopniowi ochrony IP65, produkt 70MH-GSDHL-B02C010 skutecznie zabezpiecza złącza i komponenty elektryczne przed pyłem, wilgocią oraz niekorzystnymi warunkami atmosferycznymi.
Zastosowania obudowy przemysłowej o wysokim profilu – B6
Obudowa powierzchniowa o wysokim profilu znajduje szerokie zastosowanie w:
- instalacjach maszyn i linii produkcyjnych,
- szafach sterowniczych,
- systemach automatyki przemysłowej,
- aplikacjach wymagających niezawodnej hermetyczności,
- obszarach o zwiększonej ekspozycji na kurz i wodę.
Wytrzymała konstrukcja sprawia, że komponent idealnie sprawdzi się w środowiskach przemysłowych, magazynach, halach produkcyjnych, a także w instalacjach zewnętrznych, gdzie wymagany jest wysoki poziom ochrony i trwałość.
Główne zalety obudowy B6 montowanej powierzchniowo
- Stopień ochrony IP65 – pełna ochrona przed pyłem i silnym strumieniem wody.
- Wysoki profil obudowy – umożliwia wygodne prowadzenie przewodów oraz szeroki zakres kompatybilności komponentów.
- Obustronne odejście kablowe – ułatwia organizację okablowania w instalacji.
- Pojedyncza dźwignia zamykająca – gwarantuje szybkie i pewne zamknięcie obudowy.
- Trwałe materiały – aluminiowy odlew ciśnieniowy, malowany proszkowo zapewnia odporność na korozję; uszczelka z NBR zwiększa szczelność.
- Szeroki zakres temperatur pracy (od -40°C do +100°C) – przystosowanie do pracy w trudnych warunkach klimatycznych.
Parametry techniczne i budowa
Obudowa 70MH-GSDHL-B02C010 posiada gwint montażowy M25 oraz możliwość prowadzenia przewodów z obu stron, co znacznie ułatwia integrację z różnego rodzaju systemami sterowania i zasilania. Dźwignia zamykająca wykonana jest ze stali ocynkowanej, co zapewnia trwałość na wiele cykli użytkowania (minimum 500 cykli wtykowych). Pokrywa ochronna z wytrzymałego tworzywa skutecznie chroni złącza przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych.
Typowe zastosowanie obudowy IP65 do montażu powierzchniowego
Obudowa B6 o wysokim profilu została zaprojektowana do aplikacji przemysłowych wymagających wysokiego stopnia ochrony IP oraz odporności mechanicznej. Sprawdza się w systemach sterowania, zasilania oraz w miejscach, gdzie liczy się bezpieczeństwo i niezawodność połączeń elektrycznych oraz elektronicznych.
Produkt gwarantuje niezawodność oraz trwałość eksploatacyjną, odpowiadając na potrzeby nowoczesnych linii technologicznych, automatyki i aplikacji specjalistycznych.
