Dostępny
A3
Żeński
8-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Zgodność z EN 61984 napięcia znamionowego jedynie w plastikowych obudowach. W metalowych obudowach napięcie znamionowe wynosi 42 V (bez dodatkowej izolacji).
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 8 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 25 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PBT GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A3 |
| Wysokość | 33,1 mm |
| Szerokość | 21 mm |
| Głębokość | 21 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

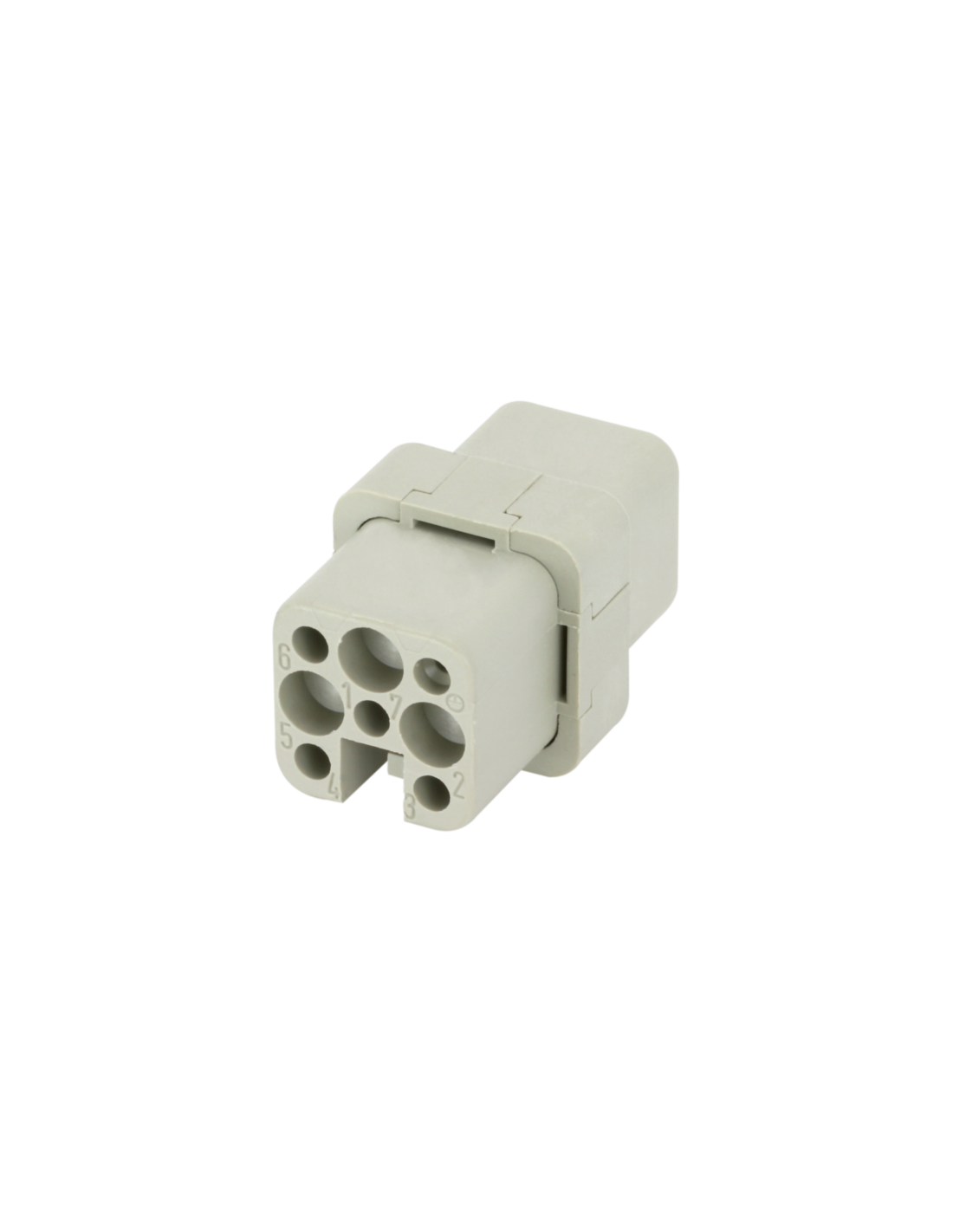

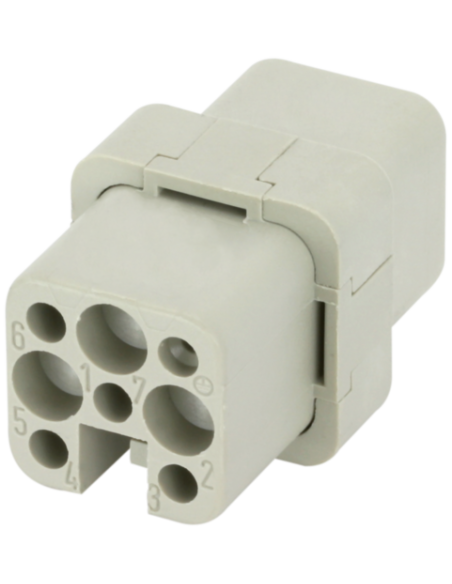

Wkładka Modlink Heavy Modular 8-polowa żeńska 250V 16A – niezawodne złącze przemysłowe
Wkładka Modlink Heavy Modular, żeńska, 8-polowa to uniwersalne złącze elektryczne przeznaczone do przemysłowych systemów zasilania i sterowania. Produkt został zaprojektowany z myślą o zapewnieniu trwałego połączenia w środowiskach wymagających niezawodności oraz odporności na trudne warunki pracy. Model 70MH-EB008-AC01020 gwarantuje bezpieczeństwo transmisji energii i sygnałów zgodnie z wymaganiami norm branżowych.
Zastosowania wkładki Modlink Heavy Modular
Wkładka jest idealnym rozwiązaniem dla rozdzielnic, szaf sterowniczych, maszyn przemysłowych, linii produkcyjnych oraz aplikacji wymagających łatwej rozbudowy lub rekonfiguracji instalacji elektrycznych. Złącze sprawdzi się w:
- automatyce przemysłowej
- aplikacjach robotycznych
- instalacjach produkcyjnych i montażowych
- maszynach i urządzeniach, w których liczy się szybka wymiana modułów
- systemach zasilania i sygnałowych
Najważniejsze zalety i cechy konstrukcyjne
Wkładka 8-polowa umożliwia podłączenie do 8 niezależnych obwodów. Wyposażona jest w zaciski śrubowe, co pozwala na bezpieczne, trwałe i łatwe podłączenie przewodów o przekroju od 0,14 do 2,5 mm². Napięcie robocze wynosi 250 V, a prąd znamionowy 16 A – przeznaczona jest do zasilania urządzeń oraz przesyłu sygnałów w instalacjach wymagających stabilności połączeń.
Szczelność i bezpieczeństwo wkładki potwierdzają normy EN 61984 oraz możliwość pracy przy podwyższonym napięciu szczytowym do 4 kV. Stopień czystości 3 sprawia, że jest odporna na zanieczyszczenia typowe dla środowisk przemysłowych.
Wytrzymałość i trwałość na lata
Styk wykonany z posrebrzanego mosiądzu gwarantuje bardzo dobre przewodnictwo i odporność na korozję, a materiał izolacyjny PBT GF zapewnia wysoką odporność mechaniczną i termiczną. Wkładka przystosowana jest do pracy w temperaturach od -40°C do +125°C. Klasa palności V-0 według UL94 potwierdza wysoką odporność ogniową.
Kompaktowa konstrukcja – łatwy montaż

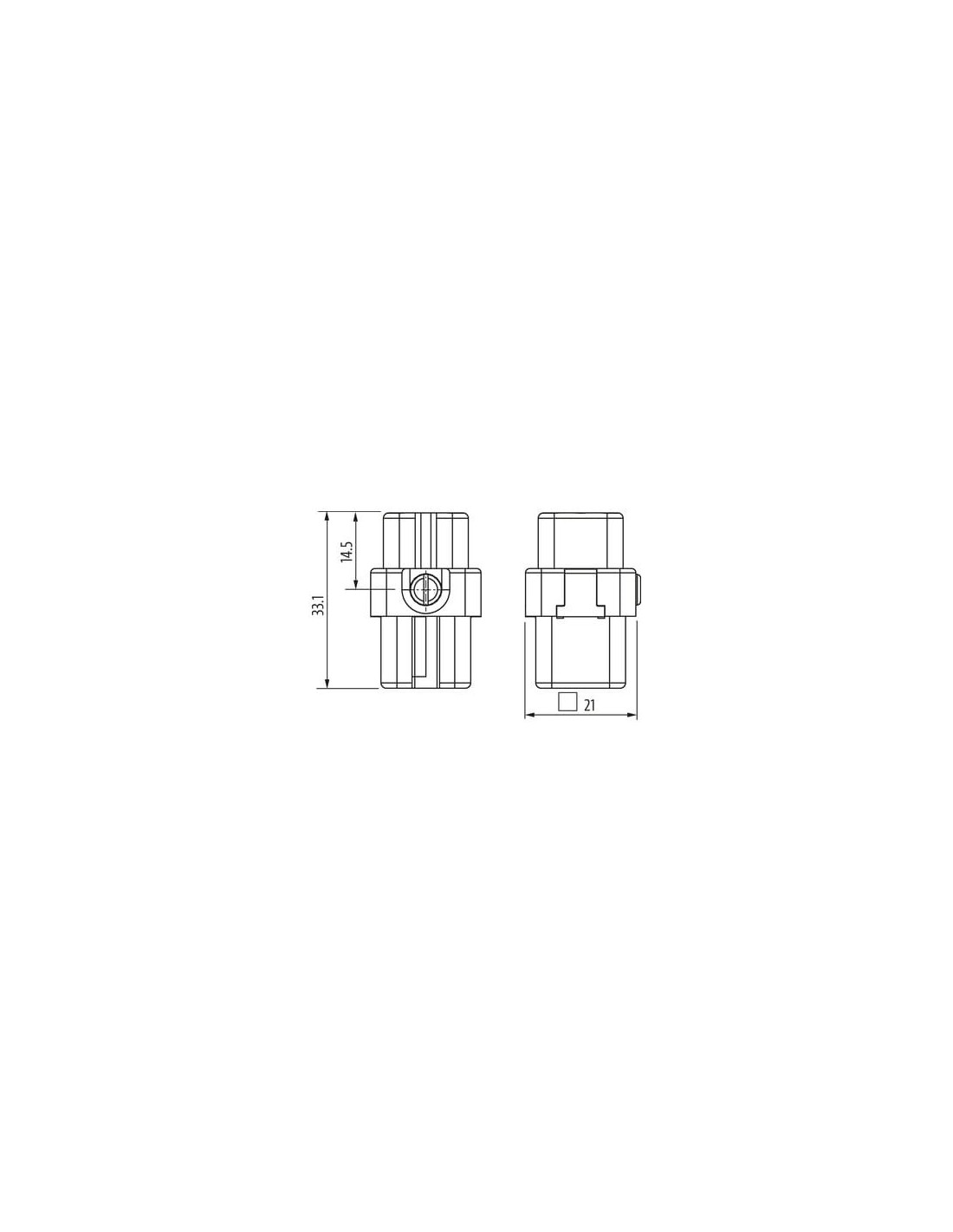

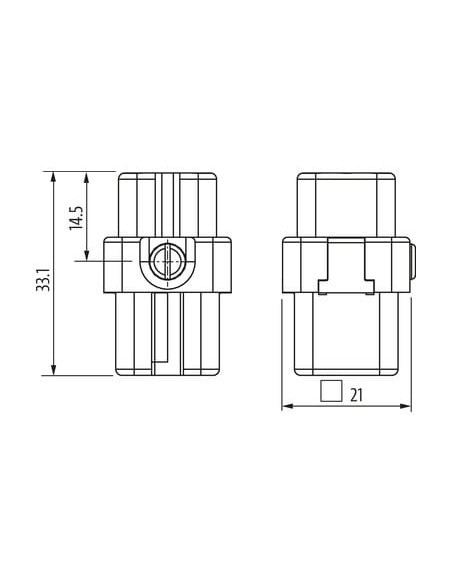

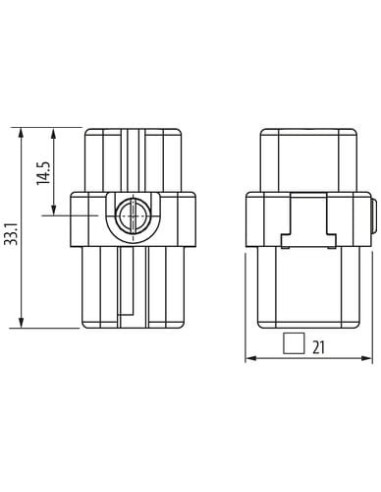

Rozmiar obudowy A3 (33,1 x 21 x 21 mm) oraz specjalnie zaprojektowany układ pinów ułatwiają integrację z różnymi typami obudów. Złącze zachowuje pełną szczelność i stabilność mechaniczną nawet podczas wielokrotnego użytkowania (do 500 cykli łączeń).
Bezpieczeństwo i normy
- Pełna zgodność z europejskimi normami bezpieczeństwa (EN 61984, IEC 60664-1, EN IEC 60068-1)
- Wytrzymałość na siły mechaniczne: siła trzymania min. 70 N, siła ciągnięcia maks. 25 N
- Kategoria przepięcia III – zwiększona odporność na zakłócenia przemysłowe
Wkładka Modlink Heavy Modular stanowi doskonały wybór dla wymagających instalacji przemysłowych, gwarantując trwałość, wysoką jakość połączenia oraz bezpieczeństwo eksploatacji.
