Żeński
20-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 20 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 130 N |
| Siła trzymania modułów min. | 550 N |
| Siła ciągnięcia maks. | 500 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Wysokość | 46,8 mm |
| Szerokość | 29,2 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

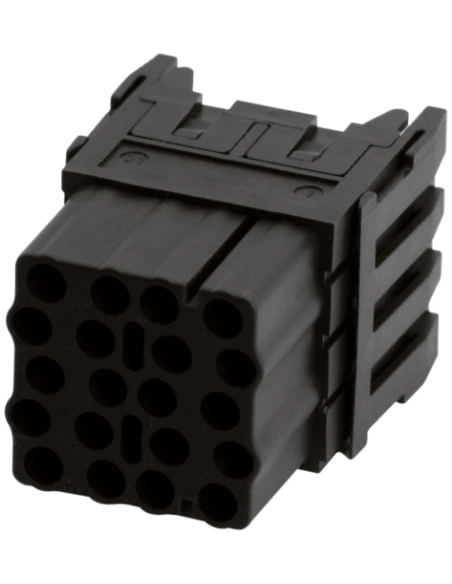

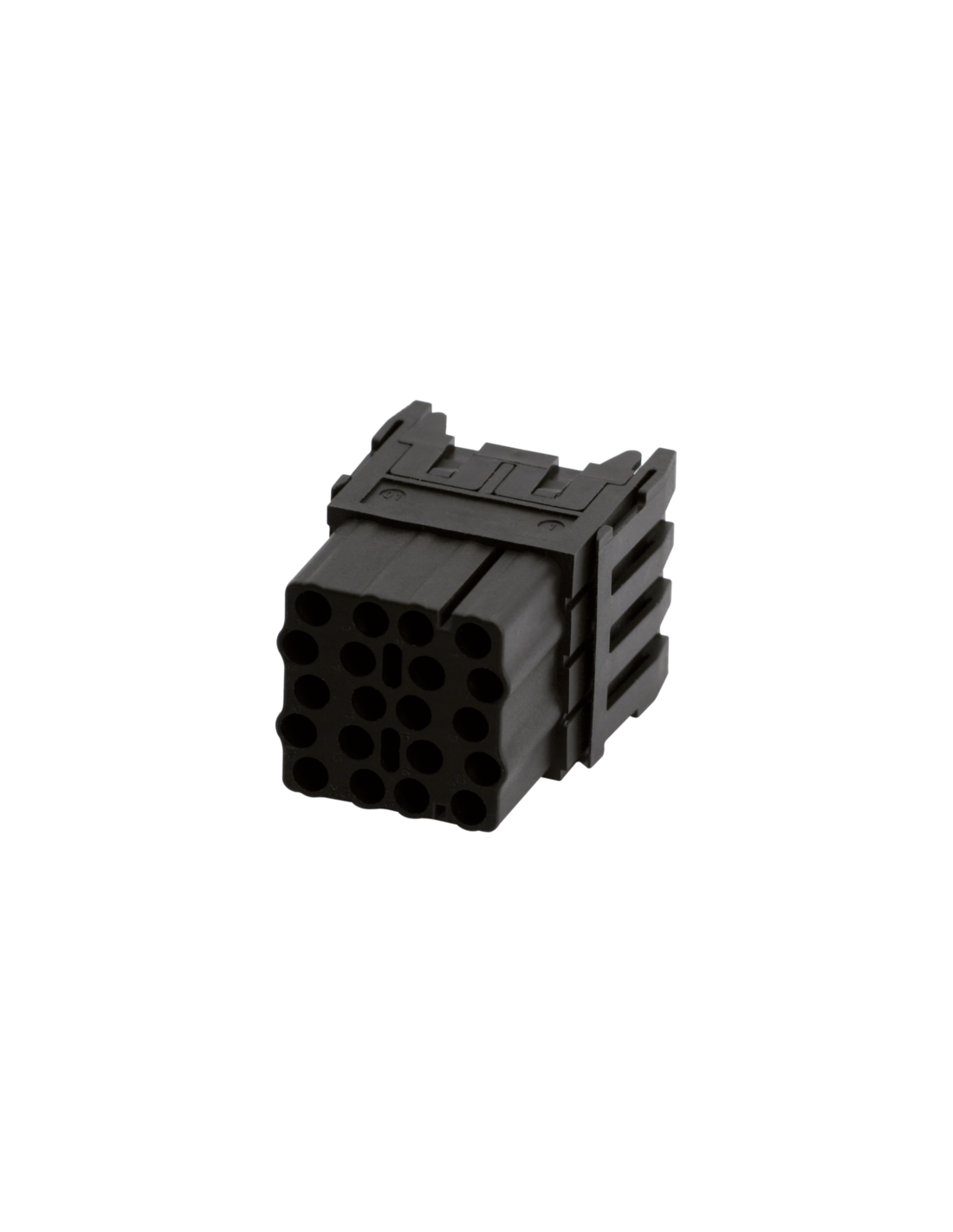

Wkładka Modlink Heavy Modular 20-polowa żeńska – niezawodny komponent do wymagających aplikacji
Wkładka Modlink Heavy Modular, żeńska, 20-polowa (kod produktu: 70MH-MAC1C-0200502) to komponent dedykowany do zastosowań przemysłowych, gdzie kluczowe znaczenie mają niezawodność połączenia, wysoka wytrzymałość mechaniczna oraz uniwersalność. Produkt przeznaczony jest do instalacji modułowych w systemach automatyki, szafach sterowniczych, rozdzielnicach elektrycznych i systemach maszynowych.
Kluczowe cechy wkładki modularnej 20-pinowej
- Typ: żeńska wkładka 20-polowa do modułów Modlink Heavy Modular
- Wysoka wytrzymałość na napięcie robocze – do 500 V AC / DC
- Obsługa prądu do 16 A, zapewniająca bezpieczne i stabilne zasilanie aparatury
- Odpowiednia dla przewodów o przekroju od 0,5 do 4 mm² (AWG 20–11)
- Zaciskowy typ połączenia – szybki i bezpieczny montaż
- Odporność na wysokie temperatury robocze od -40°C do +125°C
- Wysoka odporność mechaniczna – minimum 500 cykli wtykowych
- Wytrzymałość izolacji minimum 100 MΩ oraz wysokie napięcie udarowe 6 kV
- Stopień zanieczyszczenia 3, kategoria przepięcia EN 60950-1: III
Zalety i typowe zastosowania wkładek Modlink Heavy Modular
Wkładka Modlink Heavy Modular 20-polowa zapewnia pewność działania w trudnych warunkach dzięki solidnej konstrukcji oraz wysokiej jakości materiałom, takim jak PA i mosiądz, z dodatkowymi powłokami kontaktów zwiększającymi trwałość (versilbert lub vergoldet).
Typowe zastosowania obejmują:
- połączenia modułowe w automatyce przemysłowej,
- zastosowania w systemach sterowania i rozdzielnicach,
- montaż w szafach elektrycznych oraz pulpitach operatora,
- modernizację i rozbudowę maszyn oraz urządzeń przemysłowych,
- zastosowanie w miejscach wymagających wielokrotnego łączenia i rozłączania przewodów.
Wytrzymała konstrukcja i ergonomiczny montaż

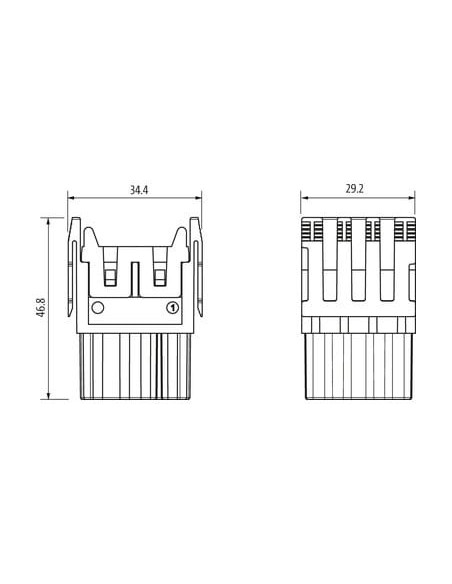

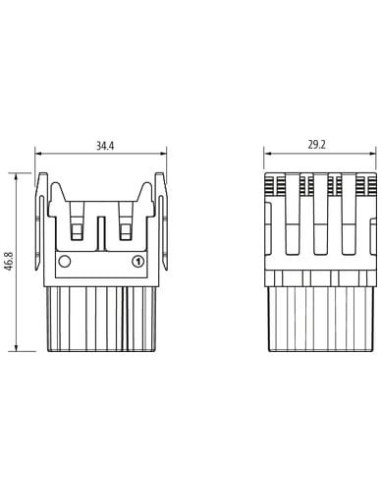

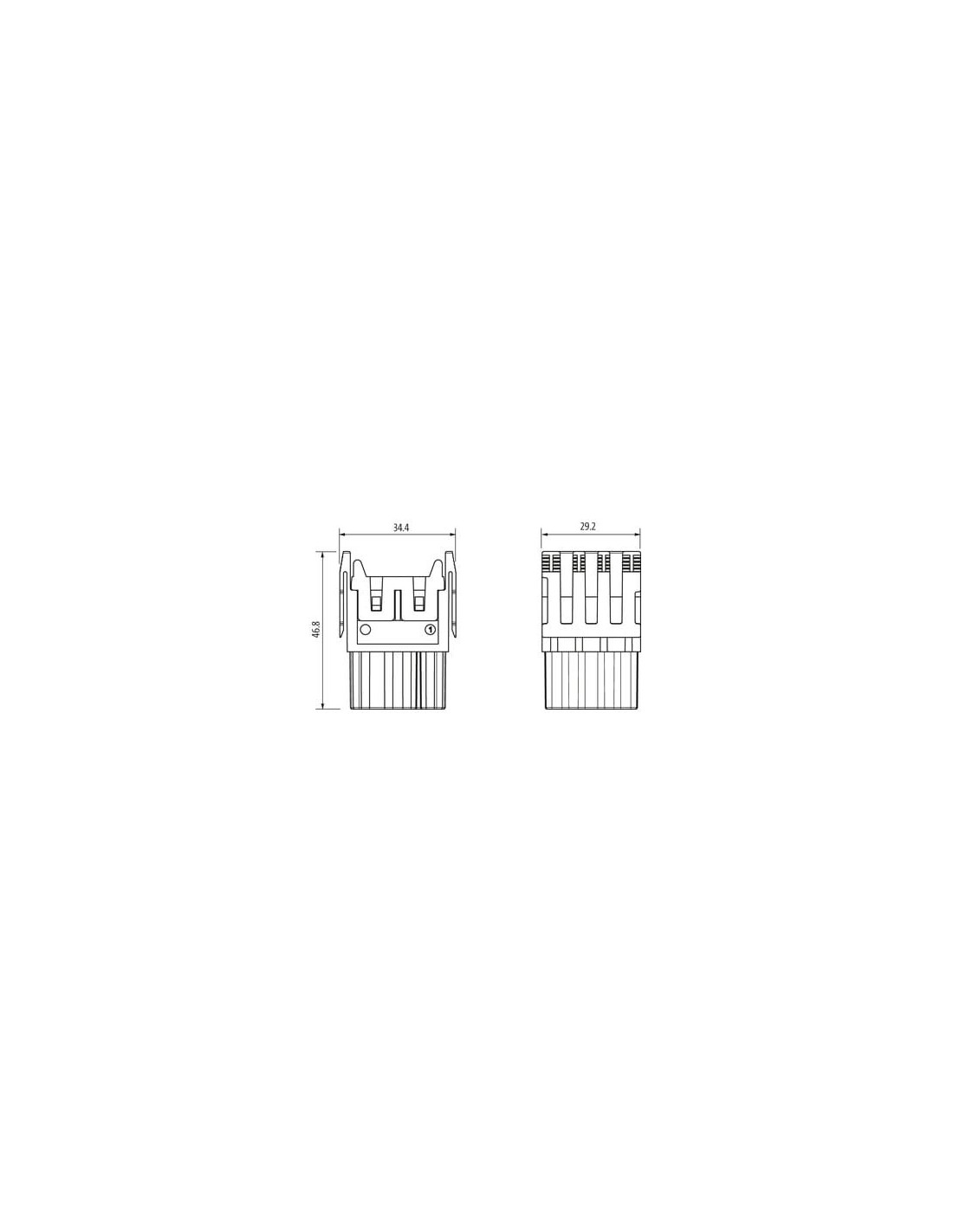

Solidna obudowa z poliamidu (PA) o doskonałych właściwościach mechanicznych oraz wysokiej klasie niepalności UL94 V-0 gwarantuje bezpieczeństwo podczas użytkowania. Precyzyjne wymiary (46,8 x 29,2 x 34,4 mm) umożliwiają łatwą integrację z różnorodnymi modułami i obudowami systemów Modlink Heavy.
Kompatybilność i elastyczność konfiguracji połączeń
Dzięki 20 wyjściom pinowym oraz dwu pozycjom modułowym, wkładka pozwala na elastyczną konfigurację wewnątrz ram modułowych, dobraną ściśle do wymagań projektu. Minimalna siła trzymania styków (130 N) oraz trwałość mechaniczna gwarantują pewność połączenia nawet w warunkach intensywnej eksploatacji.
Podsumowanie – kiedy warto wybrać wkładkę Modlink Heavy Modular 20-polową?
Wkładka żeńska 20-polowa 70MH-MAC1C-0200502 to idealny wybór do profesjonalnych zastosowań przemysłowych, wszędzie tam, gdzie oczekiwana jest maksymalna niezawodność, wysoka odporność na warunki zewnętrzne oraz elastyczność instalacji. Gwarantuje stabilność i łatwość wykonania wielopinowych połączeń elektrycznych w nowoczesnych systemach automatyki i aparatury sterującej.
