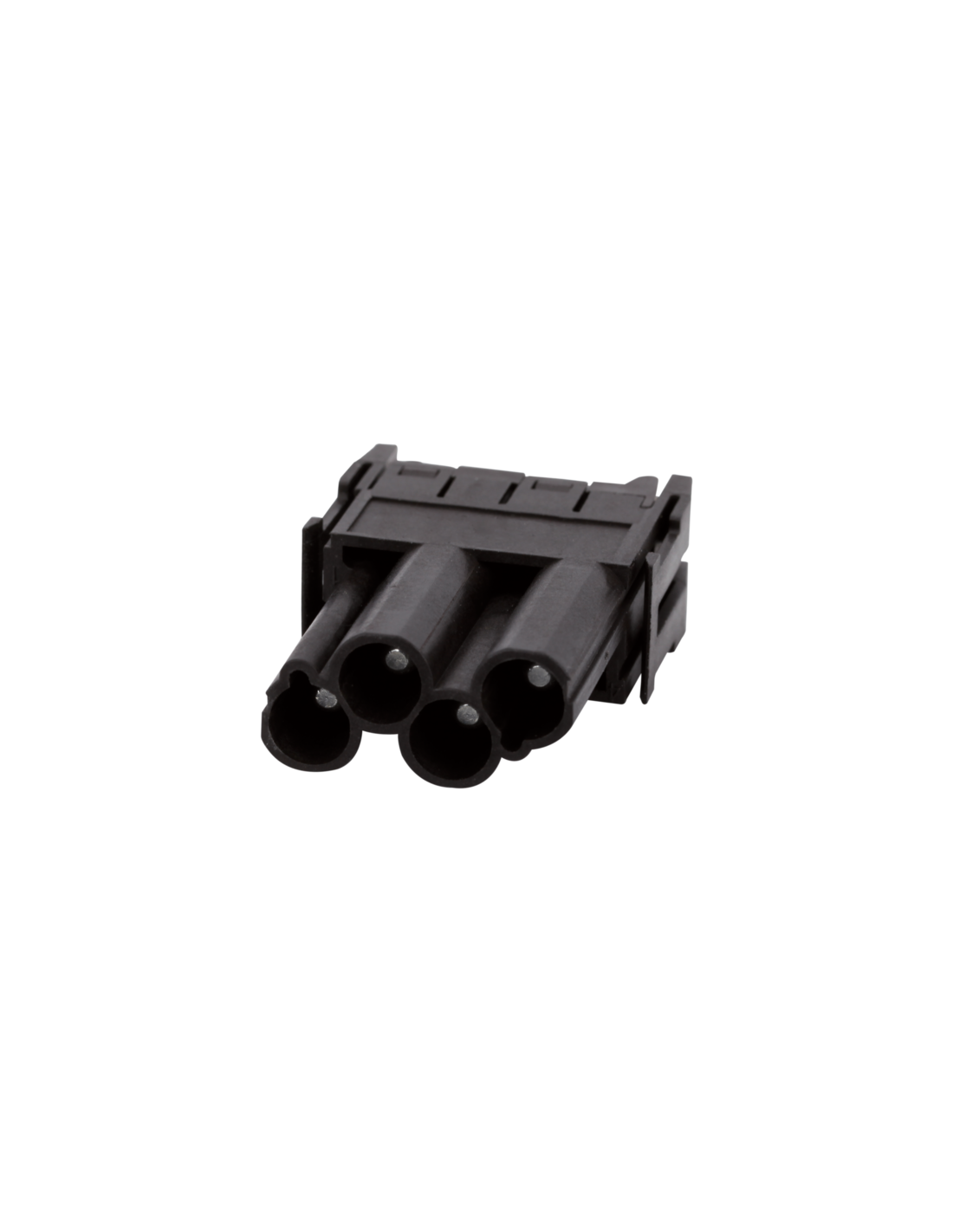

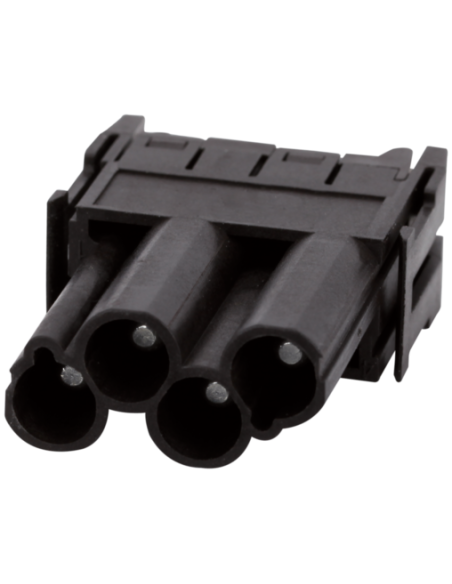

Wkładka Modlink Heavy męska, 4-polowa, 830V, 40A 70MH-MAB1C-0040603

Męski
4-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.

Dane elektryczne | Zasilanie

Dane techniczne | Instalowanie

Instalowanie | Podłączanie

Instalowanie | Układ pinów

Ochrona urządzenia | Elektryczna

Dane techniczne | Dane mechaniczne

Dane mechaniczne | Dane materiałowe

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Wkładka Modlink Heavy męska 4-polowa 830V 40A – 70MH-MAB1C-0040603

Wkładka Modlink Heavy męska o numerze katalogowym 70MH-MAB1C-0040603 to zaawansowany komponent przeznaczony do zastosowań przemysłowych, gdzie wymagana jest niezawodność oraz wytrzymałość na wysokie napięcia i prądy. Produkt ten posiada 4 piny oraz wykonany jest w wersji męskiej, co umożliwia realizację wysokowydajnych połączeń w systemach automatyki i elektroniki przemysłowej.

Najważniejsze zalety wkładki Modlink Heavy 4-polowej

• Wysoka wytrzymałość prądowa – obsługa prądów do 40 A oraz napięć do 830 V pozwala na zastosowanie wkładki w wymagających aplikacjach zasilających.
• Odporność na warunki przemysłowe – szeroki zakres temperatur pracy od -40°C do +125°C zapewnia stabilność parametrów nawet w trudnych warunkach środowiskowych.
• Solidność wykonania – posrebrzane styki oraz korpus z wytrzymałego poliamidu (PA) klasy V-0 gwarantują wysoką odporność na starzenie i uszkodzenia mechaniczne.
• Łatwa instalacja – wkładka wyposażona jest w zaciskowy typ połączenia, co odpowiada na potrzeby szybkiego i pewnego montażu przewodów w zakresie od 1,5 mm² do 6 mm².
• Trwałość mechaniczna – minimalna liczba cykli wtykowych wynosi 500, co pozwala na wielokrotne użytkowanie przy zachowaniu niezawodności połączenia.

Zastosowania i możliwości wykorzystania wkładki Modlink Heavy

Dzięki wysokim parametrom elektrycznym i mechanicznym wkładka Modlink Heavy męska 4-polowa znajduje zastosowanie w wielu sektorach przemysłu, w tym:

• Automatyka przemysłowa – jako element złączy w szafach sterowniczych, liniach produkcyjnych oraz systemach rozdzielczych.
• Budowa maszyn – do zasilania silników, serwonapędów, grzałek i innych odbiorników dużej mocy.
• Systemy energetyczne – w rozdzielniach, układach zasilania awaryjnego i automatyki budynkowej, gdzie wymagane są solidne złącza o wysokiej wytrzymałości napięciowej.
• Transport i urządzenia mobilne – w pojazdach szynowych, maszynach ciężkich oraz dużych systemach mobilnych.

Budowa i wymiary – precyzyjne dopasowanie do aplikacji

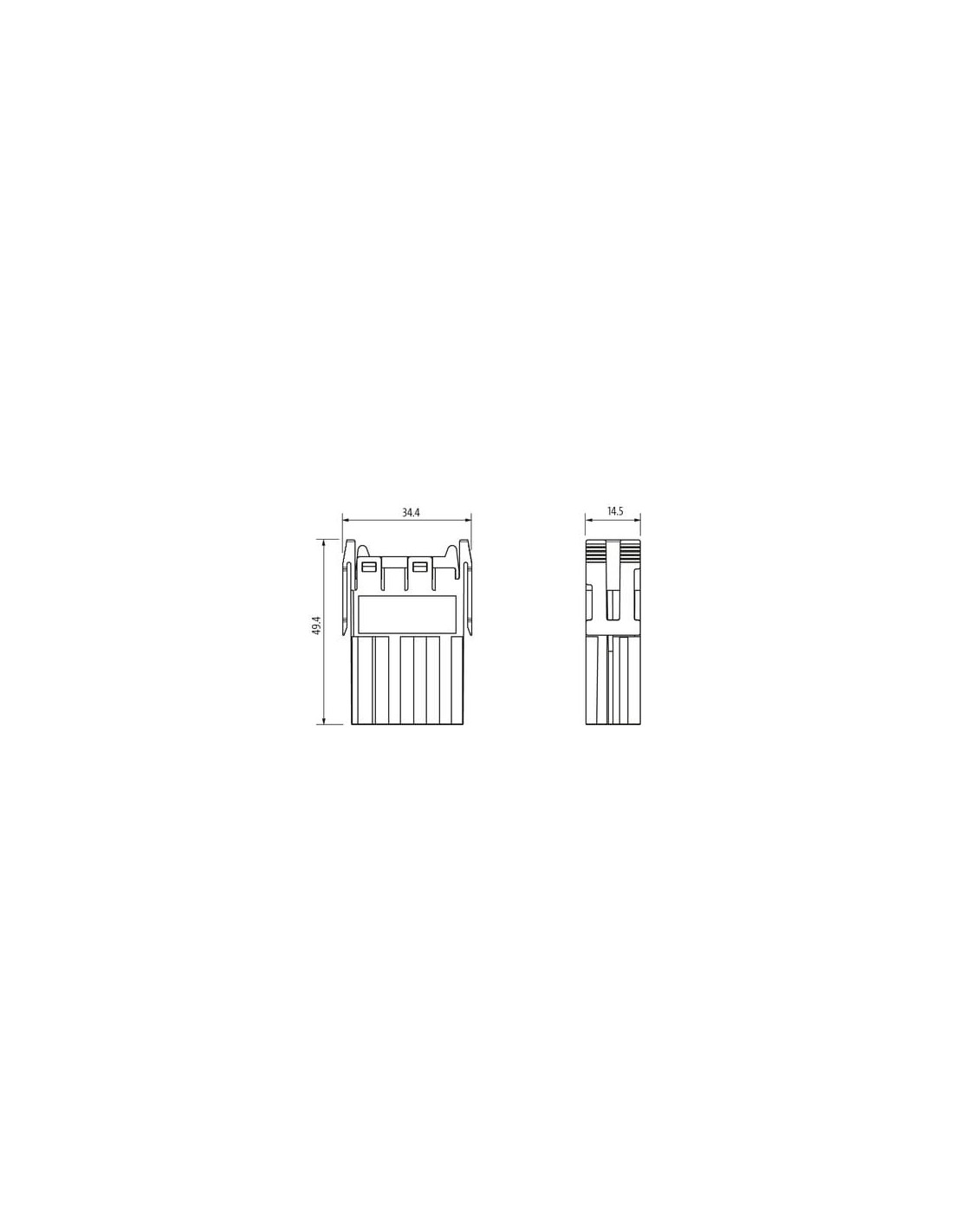

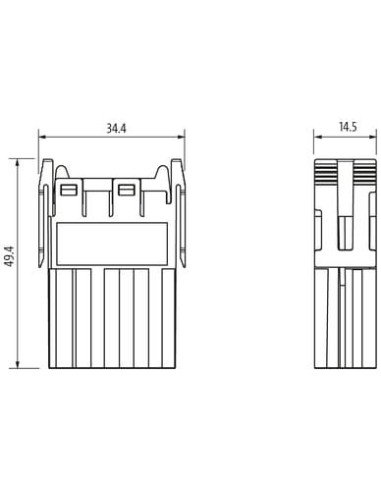

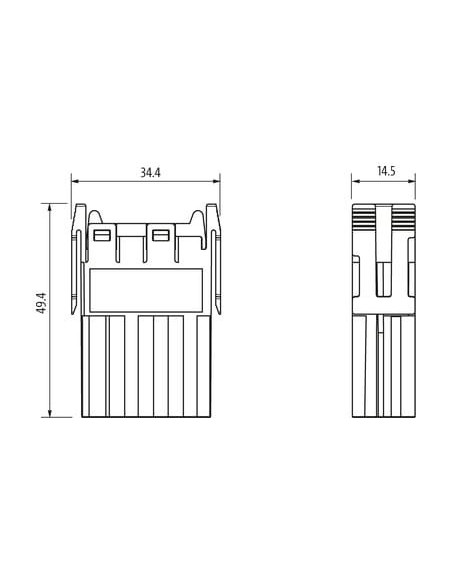

Konstrukcja wkładki pozwala na łatwą integrację w różnorodnych obudowach i modułach przemysłowych. Wymiary 49,4 mm x 34,4 mm x 14,5 mm ułatwiają montaż nawet w ograniczonych przestrzeniach. Dodatkowym atutem jest wysoka siła trzymania styków (minimum 100 N) i modułów (minimum 240 N), co zapewnia stabilność pracy w warunkach intensywnych wibracji oraz szarpnięć.

Podwyższona ochrona i bezpieczeństwo użytkowania

Wkładka 4-polowa Modlink Heavy jest zgodna z wymaganiami norm EN 60664-1 i EN 60950-1 oraz posiada kategorię przepięcia do poziomu III. Stopień zanieczyszczenia 3 oraz odporność na pik napięciowy 8 kV minimalizują ryzyko awarii w środowisku przemysłowym o podwyższonych wymaganiach bezpieczeństwa.

Podsumowanie – do czego służy wkładka Modlink Heavy?

Komponent ten jest przeznaczony do zastosowań w układach wymagających niezawodnych i mocnych połączeń elektrycznych. Idealnie sprawdza się tam, gdzie potrzeba wysokich prądów, dużej trwałości oraz odporności na ekstremalne warunki pracy. Jego właściwości czynią go preferowanym wyborem dla projektantów instalacji elektrycznych, automatyków oraz monterów systemów przemysłowych.
