B24
Osłonka (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M40 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

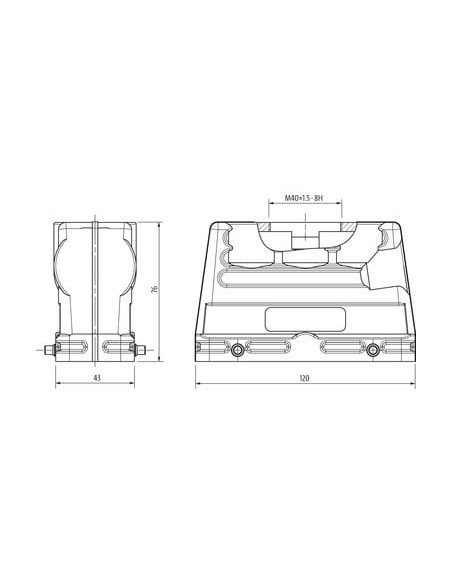

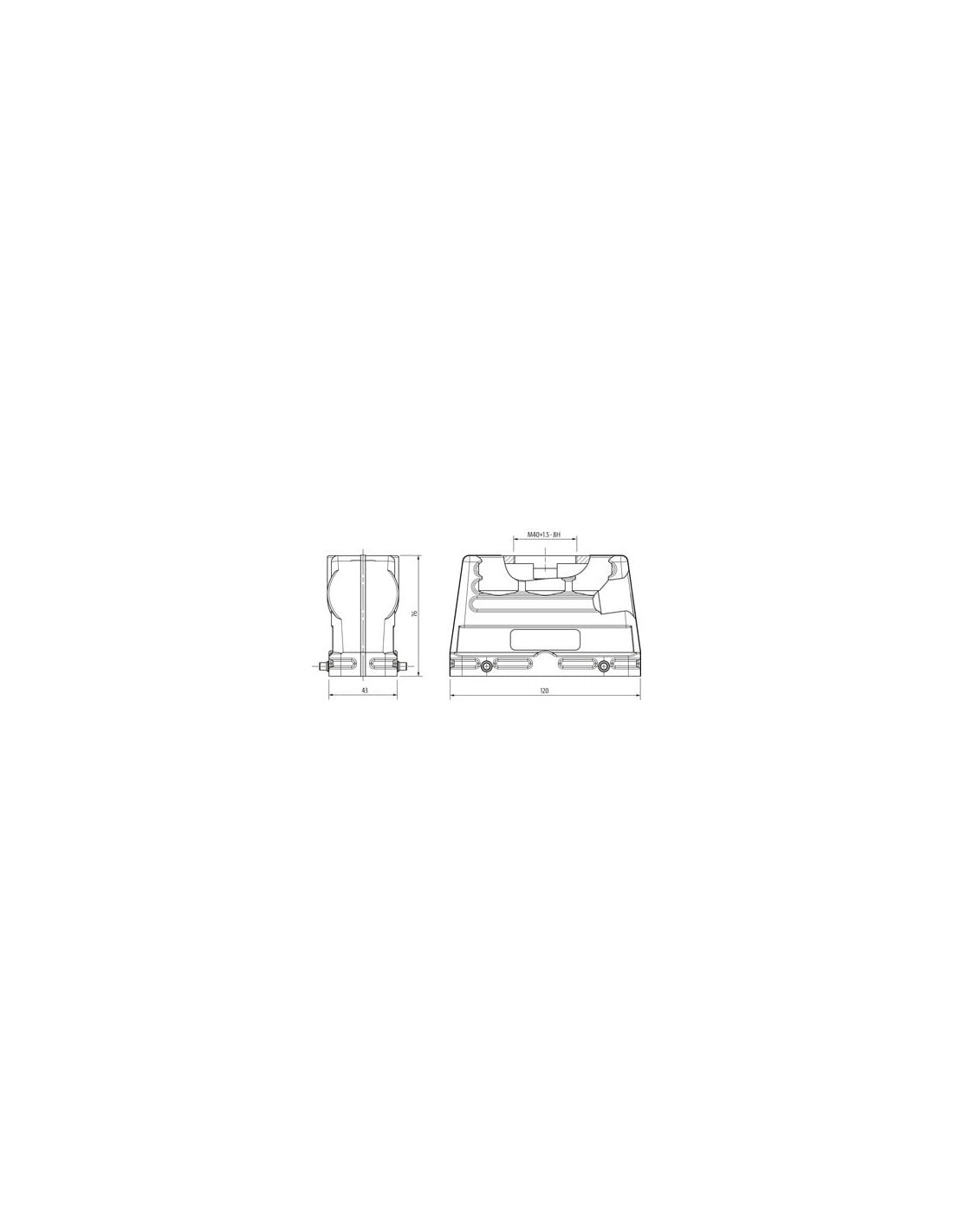

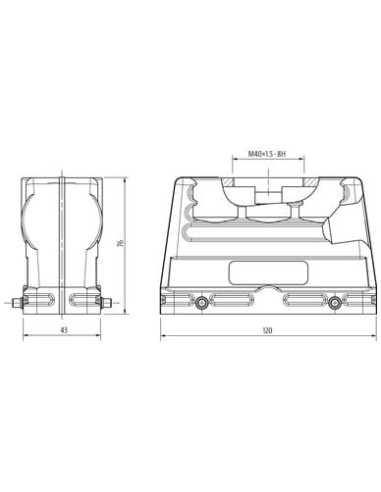

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 76 mm |
| Szerokość | 43 mm |
| Głębokość | 120 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |
Obudowa Modlink Heavy B24 – wytrzymała obudowa przemysłowa IP65

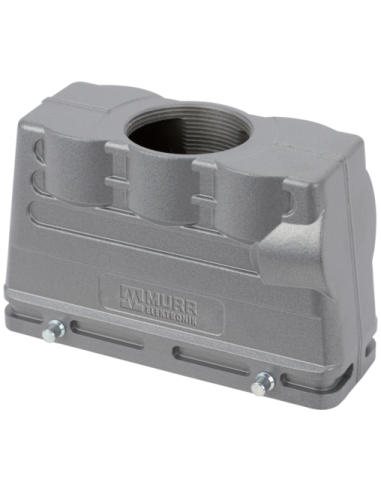

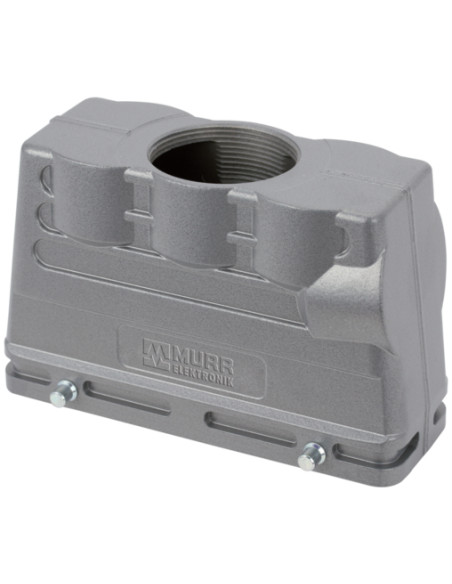

Obudowa Modlink Heavy B24 – kod produktu: 70MH-GTGHQ-A01E000 – to wysokoprofilowa osłona wykonana z trwałego aluminiowego odlewu ciśnieniowego, przeznaczona do zastosowań przemysłowych wymagających wysokiej ochrony mechanicznej oraz odporności na czynniki środowiskowe. Zaprojektowana z myślą o niezawodności w trudnych warunkach, zapewnia ochronę na poziomie IP65, co gwarantuje skuteczne zabezpieczenie przed kurzem i strumieniami wody.
Zalety i zastosowania obudowy Modlink Heavy B24
Modlink Heavy B24 znajduje szerokie zastosowanie w budowie maszyn, systemach automatyki przemysłowej oraz instalacjach elektrycznych, gdzie niezawodność i bezpieczeństwo połączeń mają kluczowe znaczenie. Jej główne zalety to:
- Wysoki profil obudowy, umożliwiający wygodne prowadzenie okablowania i instalację komponentów nawet o większych rozmiarach.
- Podwójna dźwignia blokująca, gwarantująca stabilność oraz pewność zamknięcia nawet w intensywnych warunkach wibracji i drgań.
- Stopień ochrony IP65, chroniący wnętrze obudowy przed pyłem i wodą, co pozwala na użytkowanie w środowiskach o zwiększonej wilgotności i zapyleniu.
- Wytrzymała konstrukcja z aluminiowego odlewu ciśnieniowego, odporna na uszkodzenia mechaniczne oraz korozję – obudowa jest malowana proszkowo, a elementy blokujące są galwanizowane.
- Wysoki zakres temperatury pracy od -40°C do +100°C, umożliwiający zastosowanie w różnorodnych warunkach klimatycznych.
- Standardowy gwint montażowy M40, ułatwiający integrację z szeroką gamą przepustów kablowych i złącz.
Typowe zastosowania Modlink Heavy B24 – ochrona i pewność połączenia
Obudowa Modlink Heavy B24 jest wykorzystywana w instalacjach automatyki przemysłowej, urządzeniach rozdzielczych, panelach sterowniczych oraz systemach sterowania. Odpowiednia do montażu w miejscach narażonych na wilgoć, pył, wstrząsy czy ekstremalne temperatury. Typowe obszary jej użycia obejmują:
- Linie produkcyjne i automatyzacja procesów
- Transport i logistyka (np. instalacje na zewnątrz, maszyny budowlane)
- Energetyka i kompleksy przemysłowe
- Szafy sterownicze i rozdzielnie elektryczne
- Obiekty wymagające podwyższonego poziomu bezpieczeństwa połączeń elektrycznych
Solidność wykonania oraz odporność na niekorzystne warunki sprawiają, że obudowa Modlink Heavy B24 stanowi niezawodną ochronę dla kluczowych komponentów instalacji przemysłowych.
