Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 400 V |
| Napięcie robocze AC na styk sygnałowy maks. | 250 V |
| Napięcie robocze DC na styk zasilania maks. | 400 V |
| Napięcie robocze DC na styk sygnałowy maks. | 250 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 3,7 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 12 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | II |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 70 N |
| Siła trzymania modułów min. | 150 N |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 43,5 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

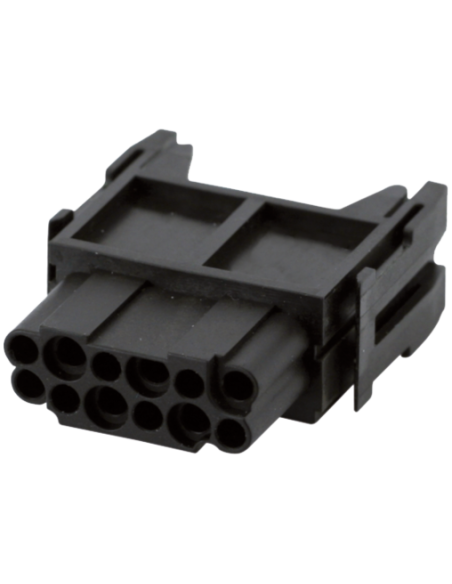

Wkład Modlink Heavy Modular 12-polowy żeński 70MH-MAC1C-0120801 – Złącze modułowe do wymagających aplikacji
Wkład Modlink Heavy Modular, żeński, 12-polowy to wysokiej jakości moduł przeznaczony do zastosowań przemysłowych, które wymagają niezawodnych i trwałych połączeń elektrycznych. Dzięki 12 pinom umożliwia przesył sygnałów i zasilania w jednym, kompaktowym module, zapewniając jednocześnie łatwość montażu oraz bezpieczeństwo użytkowania.
Zastosowanie wkładu 12-polowego Modlink Heavy Modular
Produkt dedykowany jest do szerokiego zakresu aplikacji automatyki przemysłowej, budowy maszyn, instalacji rozdzielczych oraz rozwiązań z zakresu robotyki i systemów sterowania. Wkład żeński 70MH-MAC1C-0120801 pozwala na szybkie i pewne łączenie przewodów w miejscach o zwiększonych wymaganiach dotyczących odporności mechanicznej i temperaturowej.
- Automatyka przemysłowa – niezawodne połączenia w szafach sterowniczych
- Budowa maszyn – zabezpieczenie i łatwa konserwacja instalacji elektrycznych
- Robotyka – modułowe łączenie układów sygnałowych i zasilających
- Przemysł spożywczy, chemiczny, motoryzacyjny – odporność na trudne warunki środowiskowe
Kluczowe zalety – wytrzymałość i bezpieczeństwo wkładu Modlink Heavy Modular
Produkt charakteryzuje się wysoką odpornością mechaniczną oraz trwałością dzięki solidnej konstrukcji – obudowa z PA oraz styki z mosiądzu pokryte warstwą srebra lub złota. Wkład pozwala na bezpieczne obsługiwanie napięć do 400 V oraz prądów rzędu 10 A dla każdego styku.
Dzięki wysokiemu stopniowi ochrony elektrycznej (izolacja 100 MΩ, klasa V-0 wg UL94) oraz możliwości pracy w szerokim zakresie temperatur (od -40 do +125°C), moduł doskonale sprawdza się w trudnych warunkach przemysłowych. Minimalna liczba 500 cykli wtykowych zapewnia wielokrotne, bezawaryjne użytkowanie.
Funkcjonalność i łatwość instalacji – 12-polowy moduł żeński

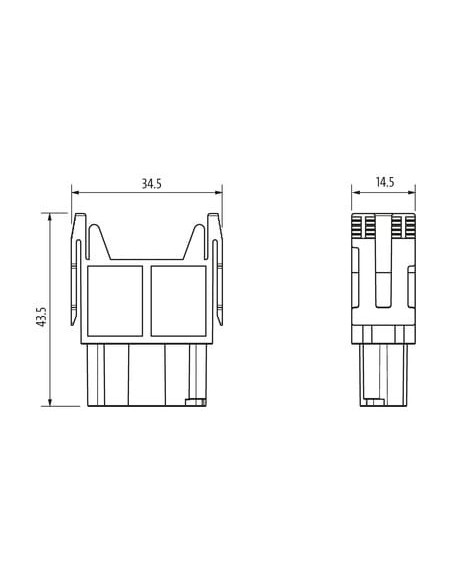

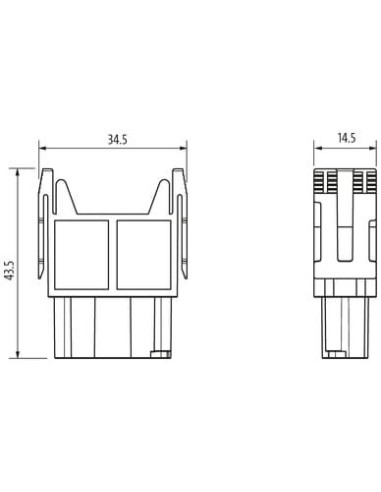

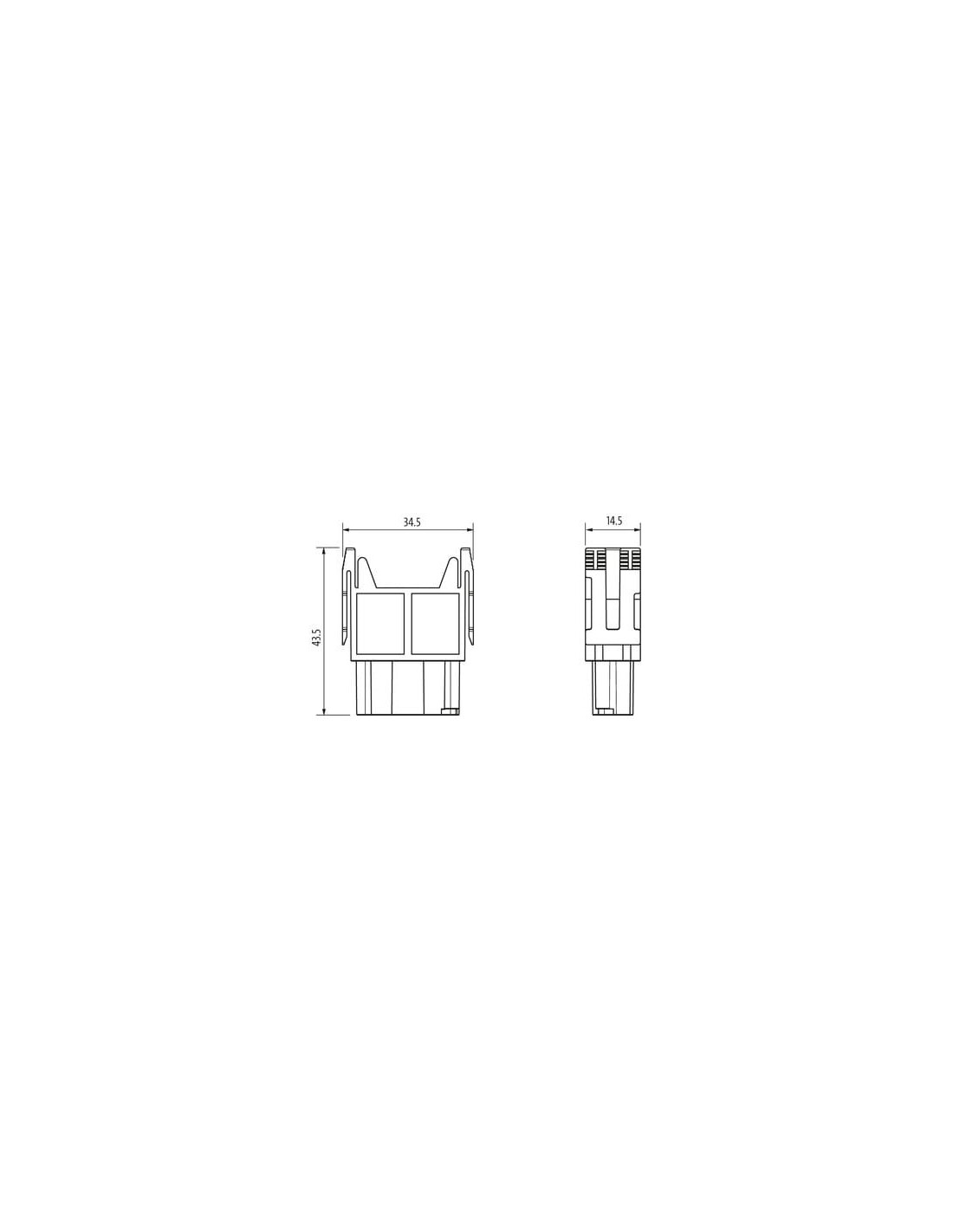

Wkład wyposażono w zaciski umożliwiające szybkie podłączenie przewodów o przekroju 0,14–2,5 mm² (AWG 26–13). Kompaktowe wymiary (wysokość: 43,5 mm, szerokość: 14,5 mm, głębokość: 34,4 mm) pozwalają na zastosowanie w modułowych systemach złączeniowych o ograniczonej przestrzeni.
- Łatwy montaż w szynach i obudowach modułowych
- Minimalna siła trzymania styków 70 N – pewne i trwałe połączenie
- Wysoka odporność na przeciążenia i drgania
Podsumowanie – uniwersalny wkład złącza modułowego 12-polowego
Wkład Modlink Heavy Modular, żeński, 12-polowy 70MH-MAC1C-0120801 znajduje zastosowanie wszędzie tam, gdzie liczy się bezpieczeństwo, trwałość oraz wygoda montażu połączeń elektrycznych. Stanowi doskonały wybór do nowoczesnych systemów modułowych w automatyce i przemyśle, gwarantując pewne działanie nawet w najbardziej wymagających warunkach.
