B6
Osłonka
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

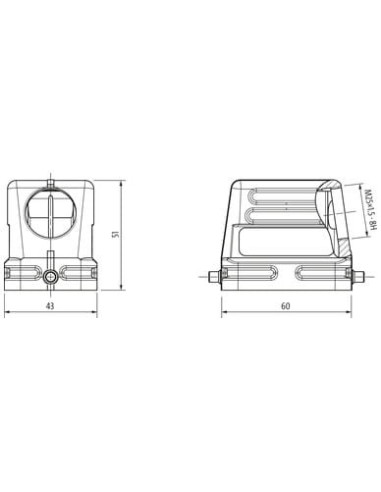

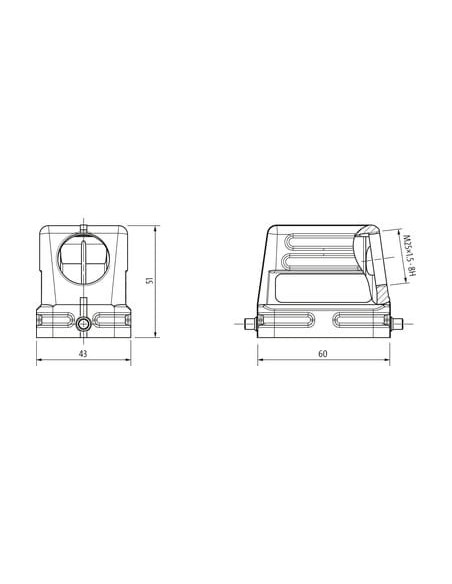

Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 51 mm |
| Szerokość | 43 mm |
| Głębokość | 60 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

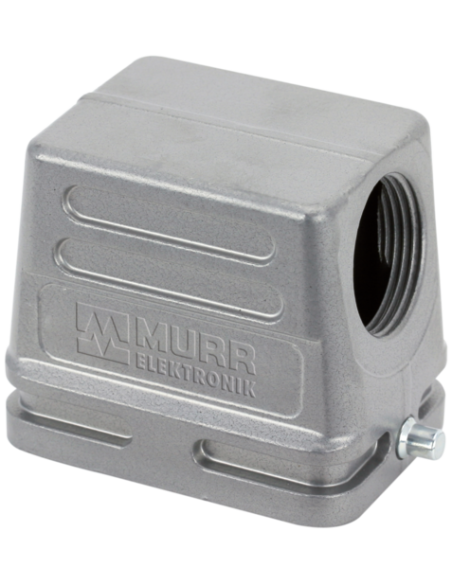

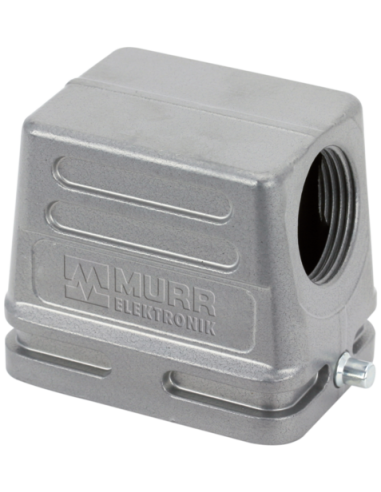

Obudowa Modlink Heavy B6 niskoprofilowa – wytrzymała ochrona w wymagających aplikacjach
Obudowa Modlink Heavy B6 o niskim profilu, model 70MH-GTDNL-A02C000, to profesjonalne rozwiązanie do ochrony złączy przemysłowych w trudnych warunkach. Zapewnia wysoki stopień ochrony IP65, skutecznie chroniąc elementy elektryczne przed wodą, kurzem oraz innymi czynnikami zewnętrznymi.
Najważniejsze cechy obudowy Modlink Heavy B6
- Kompaktowe wymiary: 51 mm wysokości, 43 mm szerokości, 60 mm głębokości
- Boczne odejście kablowe z otworem gwintowanym M25 – ułatwia prowadzenie i podłączanie przewodów
- Pojedyncza dźwignia zamykająca umożliwia szybki i bezpieczny montaż
- Wysoka odporność mechaniczna dzięki solidnej konstrukcji z aluminiowego odlewu ciśnieniowego
- Malowanie proszkowe zwiększa odporność na korozję i uszkodzenia mechaniczne
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do +100°C
Zastosowanie i możliwości wykorzystania obudowy Modlink Heavy B6
Obudowa Modlink Heavy B6 została zaprojektowana do ochrony złączy elektrycznych i sygnałowych w środowiskach, gdzie wymagana jest wysoka szczelność i odporność na czynniki zewnętrzne. Idealnie sprawdza się w automatyce przemysłowej, budowie maszyn, aplikacjach transportowych oraz wszędzie tam, gdzie istotne jest zabezpieczenie połączeń elektrycznych przed kurzem, wodą i uderzeniami.
Dzięki swojej niskoprofilowej konstrukcji obudowa pozwala na montaż w miejscach o ograniczonej przestrzeni, zachowując jednocześnie pełną funkcjonalność oraz łatwy dostęp serwisowy.
Zalety obudowy do złączy przemysłowych B6
- Wysoka szczelność IP65 – skuteczna ochrona przed pyłem i wodą
- Wytrzymałość na warunki klimatyczne – przewidziana do pracy w szerokim zakresie temperatur zgodnym z normą EN IEC 60068-1
- Stalowa dźwignia zamykająca zapewniająca trwałość i pewność zamknięcia
- Kompatybilność z systemami złączy przemysłowych zgodnymi z normą B6
Specyfikacja materiałowa i konstrukcyjna
Obudowa wykonana jest z aluminiowego odlewu ciśnieniowego, zapewniającego odporność mechaniczną oraz stabilność wymiarową. Pokrycie malowaniem proszkowym dodatkowo chroni przed działaniem czynników agresywnych i przedłuża trwałość. Elementy blokujące zostały wykonane ze stali ocynkowanej, co gwarantuje niezawodne i trwałe działanie nawet przy częstym użytkowaniu (min. 500 cykli wtykowych).
