Dostępny
A10
Męski
15-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 15 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 100 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

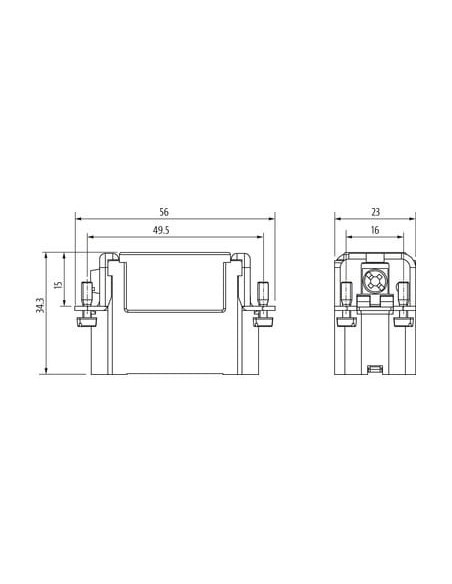

Dane mechaniczne | Dane montażowe

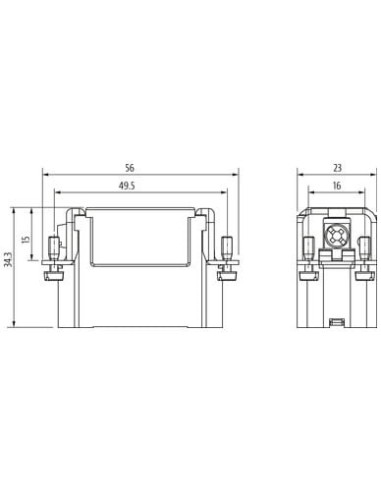

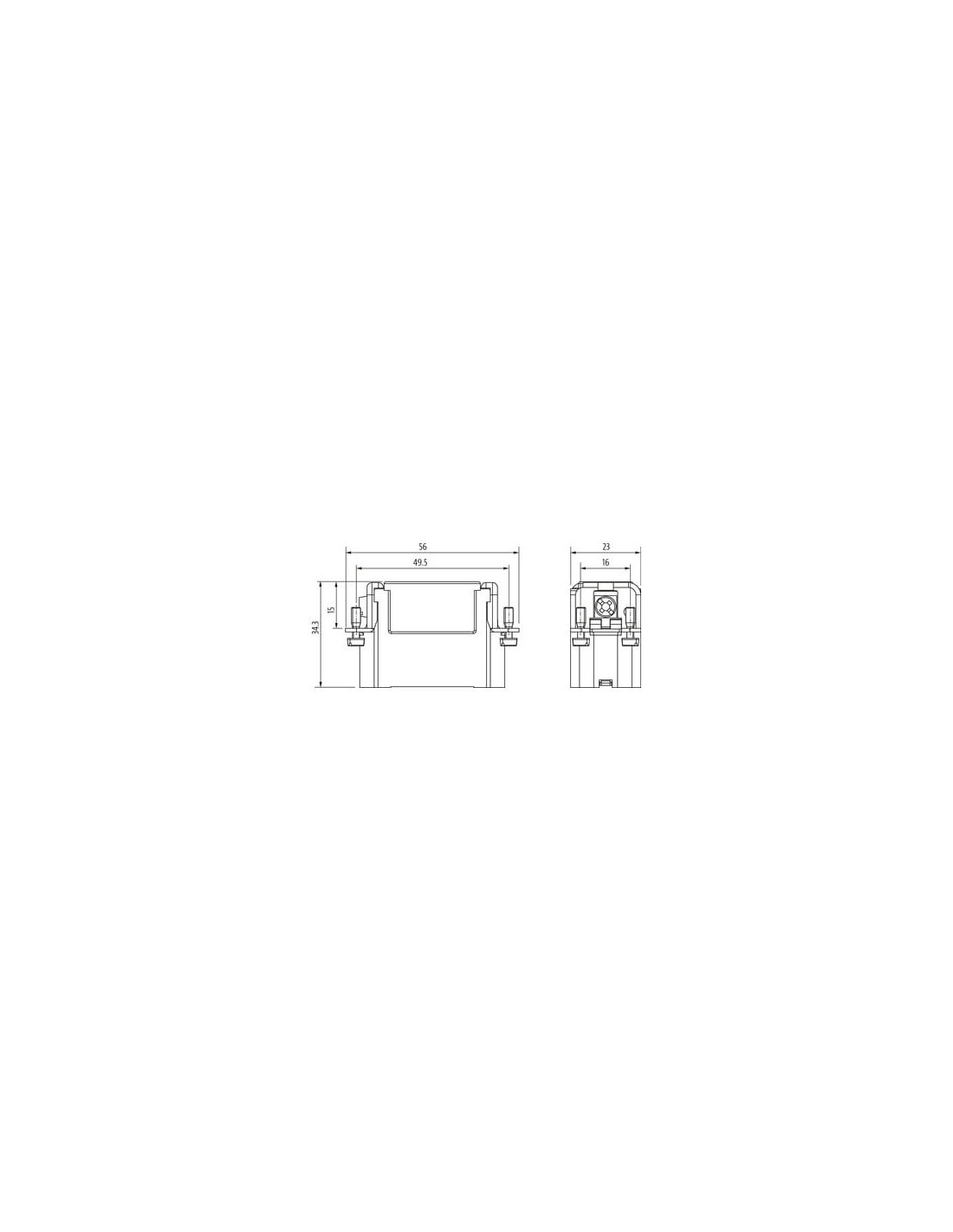

| Rozmiar | A10 |
| Wysokość | 34,3 mm |
| Szerokość | 23 mm |
| Głębokość | 56 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |
Złącze przemysłowe A10 męskie 15-biegunowe zaciskane – zastosowanie i korzyści

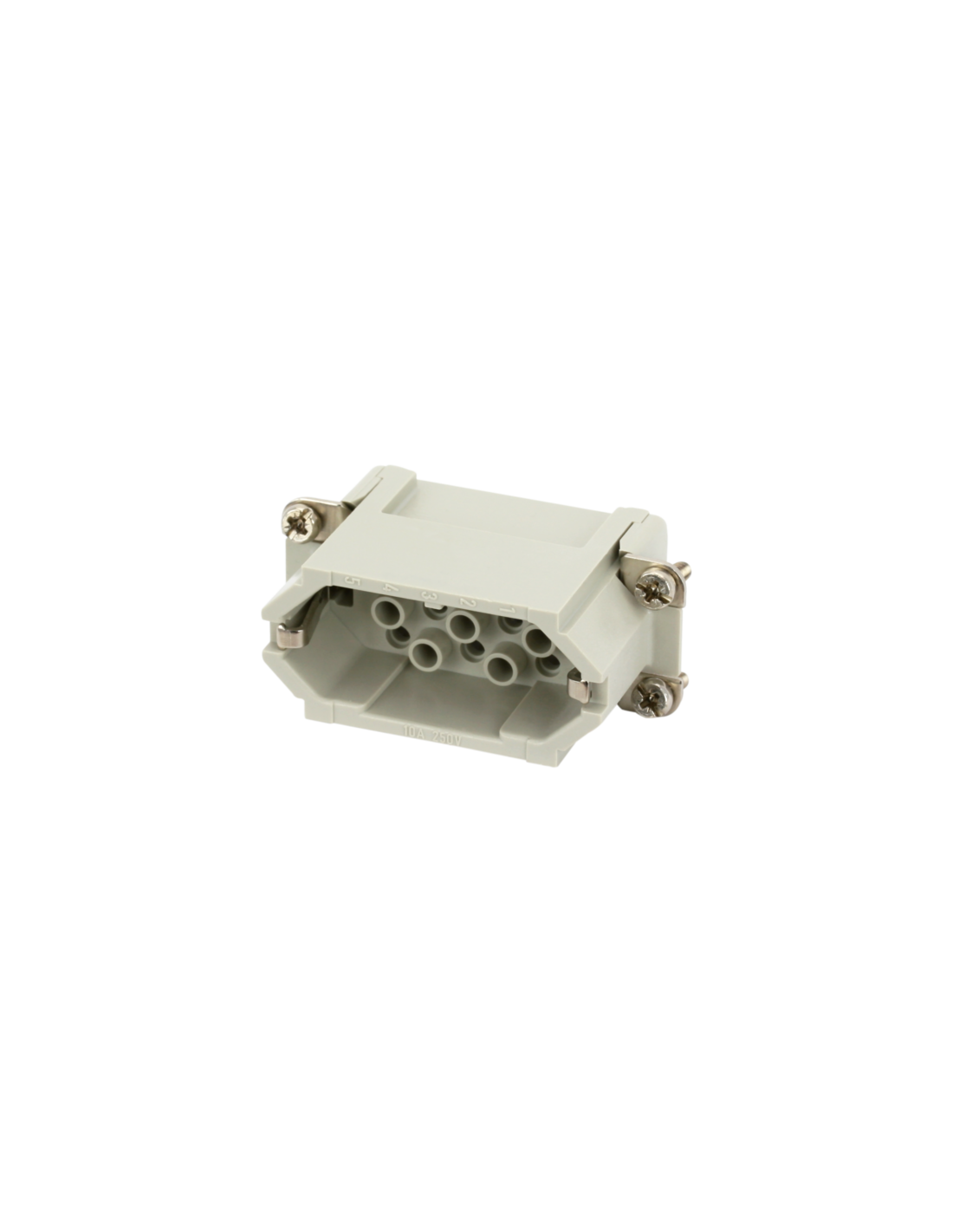

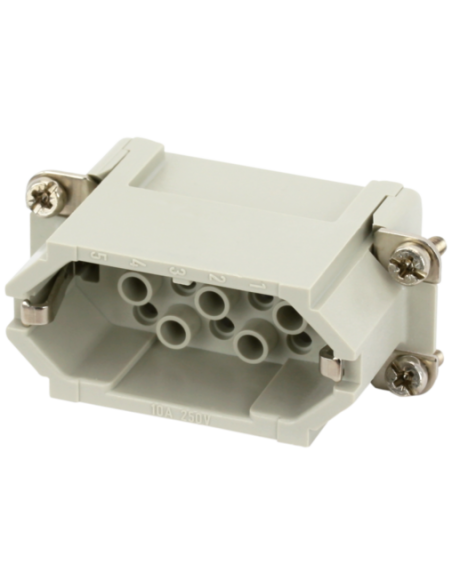

Złącze A10 męskie 15-biegunowe o kodzie 70MH-ES015-BC01010 to wysokiej klasy komponent przeznaczony do tworzenia niezawodnych połączeń w wymagających aplikacjach przemysłowych i automatyki. Dzięki uniwersalnej konstrukcji oraz szerokiemu zakresowi parametrów elektrycznych, produkt ten znajduje zastosowanie w instalacjach maszynowych, rozdzielniach elektrycznych, liniach produkcyjnych oraz w systemach sterowania.
Opis techniczny złącza męskiego A10 15-biegunowego
Złącze wyposażone jest w 15 pinów oraz styk ochronny PE (ochrona przewodu uziemiającego), co umożliwia przesyłanie wielu sygnałów lub przewodów zasilających w ramach jednego połączenia. Wytrzymała obudowa z poliwęglanu wzmocnionego włóknem szklanym (PC GF) zapewnia odporność na uszkodzenia mechaniczne oraz efektywną izolację. Konstrukcja złączy tego typu gwarantuje niezawodność działania w trudnych warunkach przemysłowych – takich jak wibracje, wilgoć czy zapylenie.
- Prąd roboczy do 10 A
- Napięcie robocze do 250 V AC/DC
- Zakres przekroju przewodów: od 0,14 mm² do 2,5 mm² (AWG 26-13)
- Łączność zaciskana – szybki montaż i demontaż przewodów
- Trwałość złącza: minimum 500 cykli łączeniowych
- Wysoka odporność dielektryczna: napięcie udarowe do 4 kV
- Izolacja styków posrebrzanych gwarantuje długą żywotność i niezawodność połączenia
- Wymiary kompaktowe: 56 × 23 × 34,3 mm
- Odporność na temperaturę: -40°C do +125°C
- Klasa palności UL94 V-0 – wysoka odporność na zapłon
Zastosowanie złącza A10 męskiego w przemyśle
Złącze A10 męskie 15-biegunowe znajduje zastosowanie w miejscach, gdzie wymagana jest wysoka niezawodność połączenia elektrycznego oraz możliwość szybkiego serwisowania urządzeń:
- Automatyka przemysłowa
- Maszyny produkcyjne
- Transport i systemy przenośników
- Panele sterownicze
- Systemy energetyczne
Dzięki szerokiemu zakresowi temperatur pracy oraz podwyższonej odporności na czynniki środowiskowe, złącze to stanowi niezawodne rozwiązanie zarówno dla aplikacji wewnętrznych, jak i zewnętrznych, oferując bezpieczną i trwałą transmisję energii oraz sygnałów sterujących.
Najważniejsze zalety złącza A10 15-biegunowego zaciskanego
- Łatwa instalacja dzięki technologii zaciskowej – brak konieczności lutowania przewodów;
- Wysoka wytrzymałość mechaniczna i trwałość potwierdzona 500 cyklami łączeniowymi;
- Bezpieczeństwo użytkowania dzięki izolacji oraz klasie palności V-0;
- Kompaktowe wymiary umożliwiają zastosowanie w miejscach o ograniczonej przestrzeni;
- Kompatybilność z szeroką gamą przewodów i komponentów instalacyjnych.
Złącze A10 męskie 15-biegunowe zaciskane to idealne rozwiązanie dla profesjonalnych instalacji przemysłowych, które wymagają zarówno wysokiej wytrzymałości, jak i niezawodności w codziennej eksploatacji.
