Żeński
17-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 160 V |
| Napięcie robocze DC | 160 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 3,7 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 17 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 70 N |
| Siła trzymania modułów min. | 150 N |
| Siła ciągnięcia maks. | 140 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 44 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

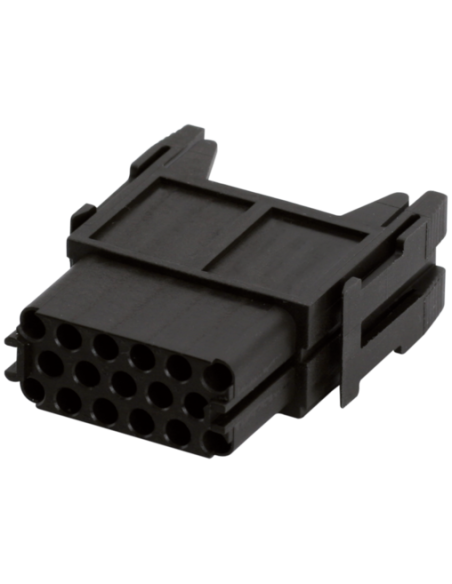

Wkładka Modlink Heavy Modular, żeńska, 17-polowa – uniwersalne rozwiązanie połączeniowe
Wkładka Modlink Heavy Modular, żeńska, 17-polowa (kod produktu: 70MH-MAC1C-0170201) to zaawansowany komponent przeznaczony do budowy modułowych systemów połączeń elektrycznych. Stosowana jest w wymagających aplikacjach przemysłowych, gdzie niezawodność i wysoka jakość połączeń mają kluczowe znaczenie.
Zastosowanie wkładki Modlink Heavy Modular w automatyce i przemyśle
Wkładka 17-polowa żeńska doskonale sprawdza się w systemach automatyki przemysłowej, szafach sterowniczych, centrach obróbczych, liniach produkcyjnych oraz maszynach wymagających trwałych i pewnych połączeń wielu przewodów na małej przestrzeni. Ułatwia zarządzanie okablowaniem oraz szybki montaż i demontaż modułów elektrycznych.
Najważniejsze zalety 17-polowej wkładki modularnej
- Wysoka liczba biegunów – aż 17 pinów umożliwia prowadzenie wielu sygnałów lub zasilania w jednej niewielkiej wkładce.

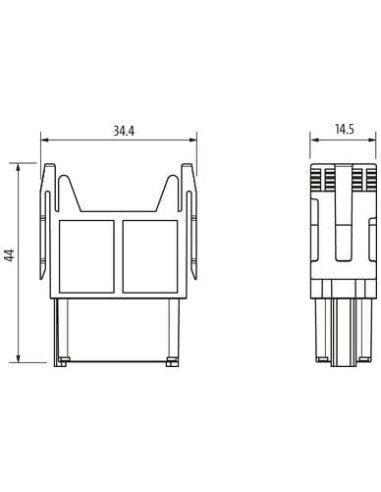

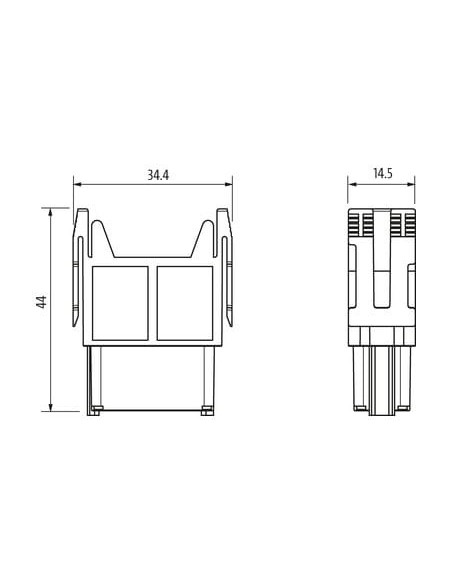

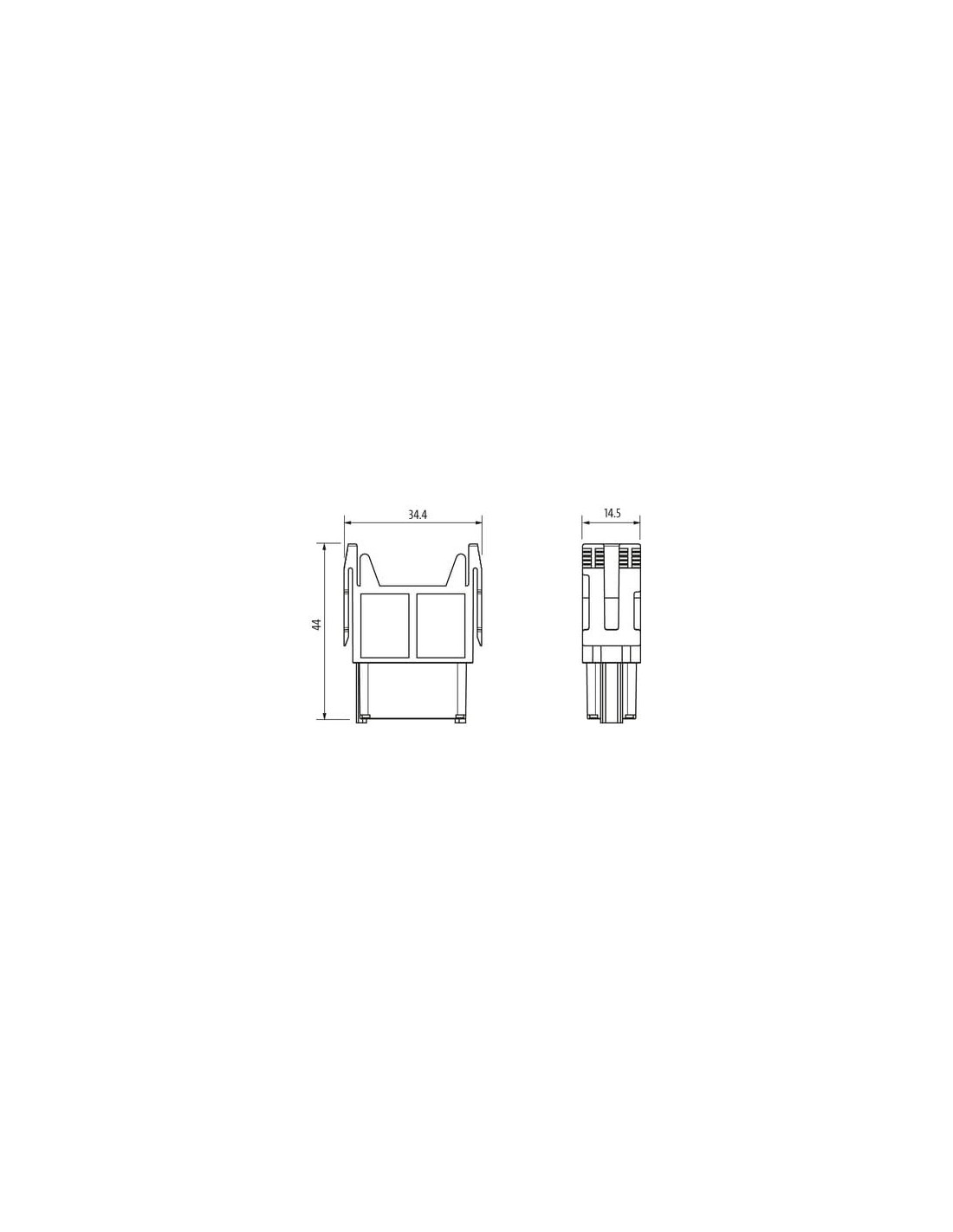

- Kompaktowe wymiary – tylko 44 mm wysokości, 34,4 mm głębokości oraz 14,5 mm szerokości, co pozwala na integrację nawet w ograniczonej przestrzeni rozdzielnic czy urządzeń.
- Odporność na trudne warunki – zakres temperatur roboczych od -40°C do 125°C oraz wysoka wytrzymałość mechaniczna zapewniają długotrwałą i stabilną pracę w przemysłowych aplikacjach.
- Bezpieczeństwo eksploatacji – solidna izolacja, wysoka rezystancja oraz odpowiednia kategoria przepięciowa dla zasilania AC i DC do 160V, prąd roboczy 10A.
- Prosty montaż – zaciskowy sposób podłączenia przewodów upraszcza instalację i serwisowanie, eliminując konieczność stosowania specjalistycznych narzędzi.
- Wytrzymałe materiały – obudowa wykonana z PA, styki z mosiądzu pokrytego srebrem i złotem oraz zgodność ze standardem palności UL94 V-0 zapewniają bezpieczeństwo użytkowania.
Typowe obszary wykorzystania 17-polowej wkładki Modlink
Wkładka Modlink Heavy Modular znajduje zastosowanie w:
- szafach sterowniczych w liniach przemysłowych,
- systemach rozdzielczych energii oraz sygnałów,
- maszynach produkcyjnych i robotach przemysłowych,
- automatyzacji procesów produkcji,
- pracach modernizacyjnych i rozbudowie istniejących instalacji.
Dzięki swojemu modułowemu systemowi wkładka idealnie wspiera elastyczne podejście do projektowania instalacji, pozwalając na łatwe dopasowanie liczby i rodzaju połączeń do indywidualnych potrzeb projektu. Jest kompatybilna z pozostałymi komponentami systemu Murrelektronik, zapewniając bezproblemową rozbudowę infrastruktury elektrycznej.
Precyzyjne rozwiązanie dla profesjonalnych aplikacji
Wkładka Modlink Heavy Modular 17-polowa to idealny wybór do profesjonalnych i wymagających zastosowań, gdzie liczy się niezawodność, pewność połączeń oraz trwałość w warunkach przemysłowych. Dzięki swoim właściwościom stanowi kluczowy element nowoczesnych systemów automatyki i energetyki przemysłowej.
