B6
Obudowa montowana na powierzchni (wysoka)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

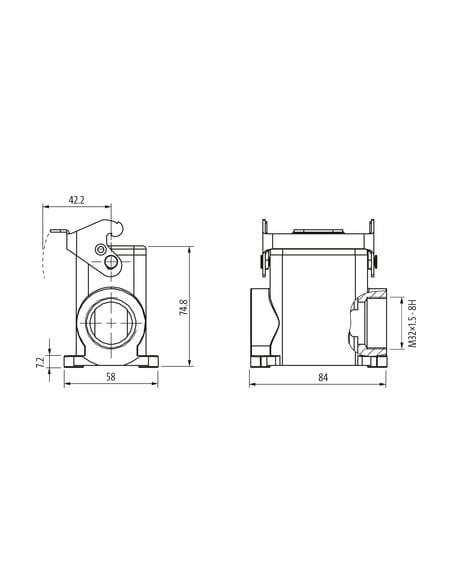

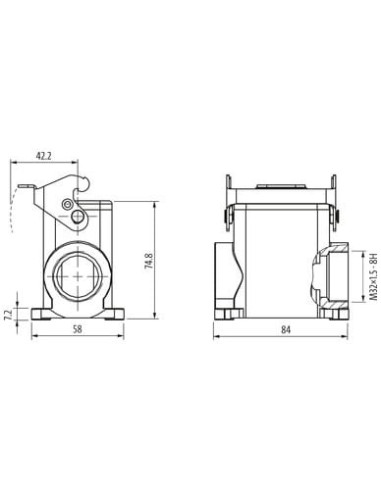

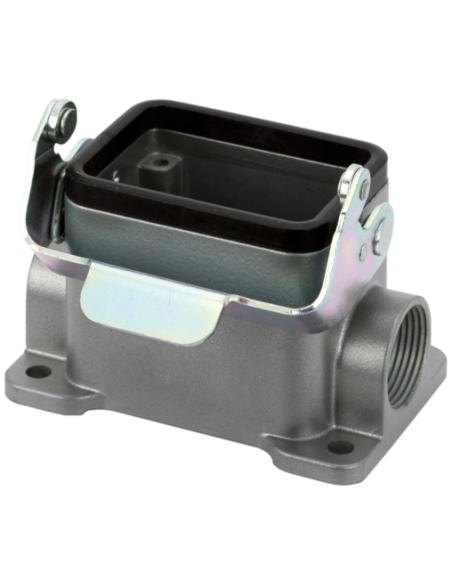

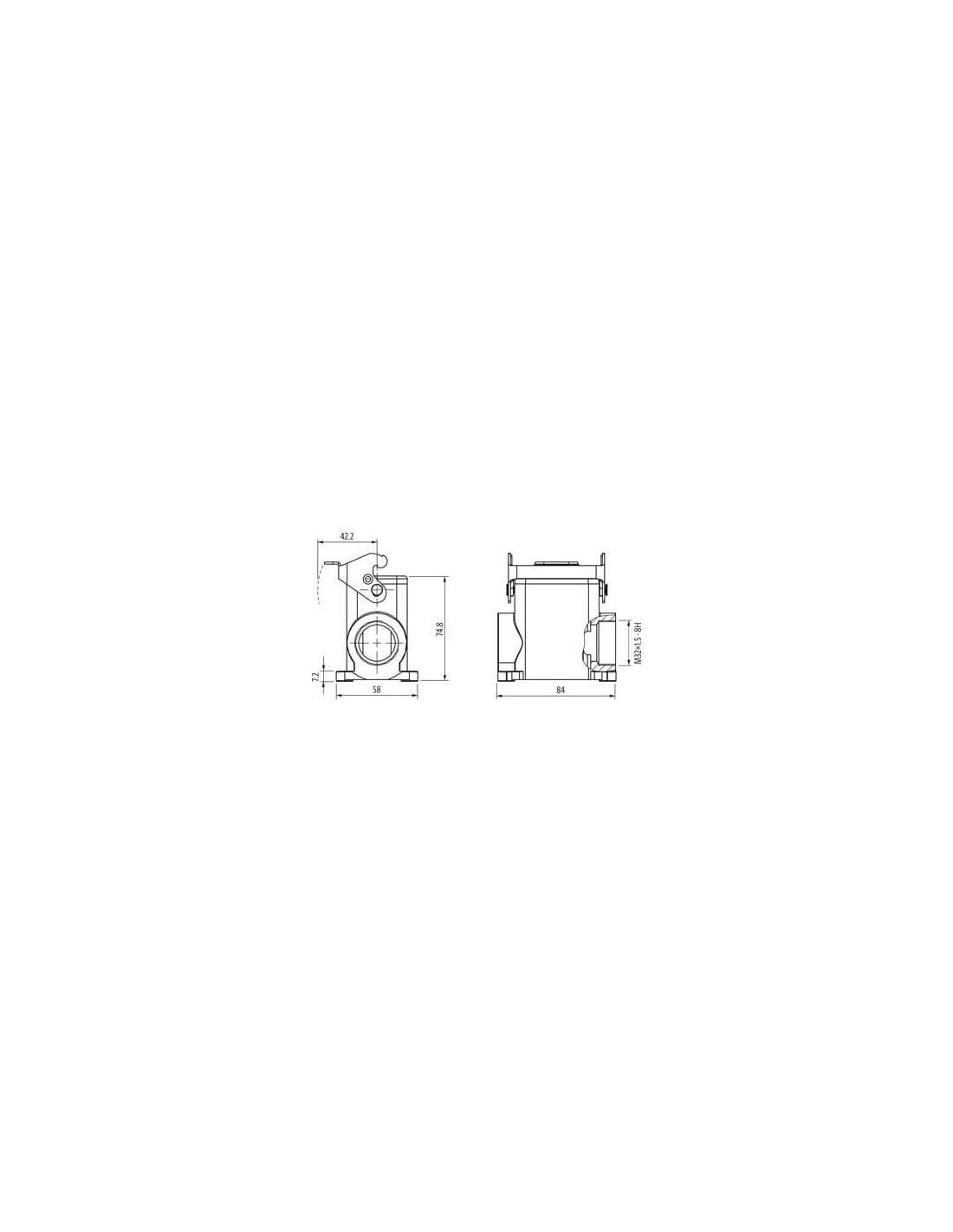

Obudowa Modlink Heavy B6 – wysoki profil, montaż powierzchniowy, IP65
Obudowa Modlink Heavy B6 (kod: 70MH-GSDHL-B01D000) to specjalistyczna przemysłowa obudowa o wysokim profilu, przeznaczona do montażu powierzchniowego. Zastosowana konstrukcja i materiały zapewniają wysoką odporność na warunki zewnętrzne oraz skuteczną ochronę zamontowanych wewnątrz złączy i urządzeń. Produkt idealnie sprawdza się w aplikacjach wymagających szczelnej i trwałej zabudowy złączy elektrycznych.
Korzyści i typowe zastosowania – wytrzymała obudowa do przemysłu
Modlink Heavy B6 jest przeznaczona do zastosowań w środowiskach przemysłowych, gdzie wymagana jest wysoka ochrona przed pyłem, wodą oraz uszkodzeniami mechanicznymi. Produkt wyposażony jest w pojedynczą dźwignię zamykającą, co zapewnia szybkie i łatwe zabezpieczenie połączeń elektrycznych oraz wysoką pewność szczelności.
- Stopień ochrony IP65 – skuteczna ochrona przed wnikaniem pyłu i strumieniami wody z różnych kierunków.
- Wysoka odporność na czynniki mechaniczne i chemiczne dzięki obudowie z odlewu aluminiowego i powłoce malowanej proszkowo.
- Stabilność i trwałość połączeń zapewniona przez minimalną liczbę 500 cykli wtykowych.
- Zakres temperatury pracy od -40 °C do +100 °C umożliwia zastosowanie w szerokim zakresie aplikacji przemysłowych.
- Boczne odejście kablowe z gwintem montażowym M32 – wygodne wprowadzanie i prowadzenie kabli instalacyjnych.
Wysoka jakość wykonania i kluczowe cechy konstrukcyjne
Obudowa została wykonana z aluminiowego odlewu ciśnieniowego, pokrytego warstwą malowania proszkowego. Uszczelka wykonana z NBR chroni wnętrze przed działaniem niekorzystnych warunków środowiskowych. Stalowa dźwignia z powłoką galwaniczną zwiększa wytrzymałość mechaniczną i zapewnia pewność zamykania.
- Wysoki profil umożliwia montaż wyższych złączy lub komponentów systemu.
- Montaż powierzchniowy – stabilność instalacji i łatwy dostęp serwisowy.
- Szczelność utrzymywana jest przy zastosowaniu właściwych, kompatybilnych złączy śrubowych oraz pełnym zablokowaniu dźwigni.
Możliwości wykorzystania i zastosowania
Obudowa Modlink Heavy B6 to doskonały wybór do zastosowań w:
- Automatyce przemysłowej, systemach sterowniczych i rozdzielczych
- Budowie szaf sterowniczych oraz instalacjach maszynowych
- Przemyśle ciężkim – wszędzie tam, gdzie potrzebna jest niezawodność i ochrona połączeń
- Systemach zasilania i przesyłu sygnałów w trudnych warunkach środowiskowych
Dzięki uniwersalnej konstrukcji i wysokiemu standardowi szczelności, obudowa B6 Modlink Heavy znajduje szerokie zastosowanie w wielu gałęziach przemysłu, gwarantując trwałość, bezpieczeństwo i niezawodność połączeń elektrycznych.
