B24
Osłonka
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

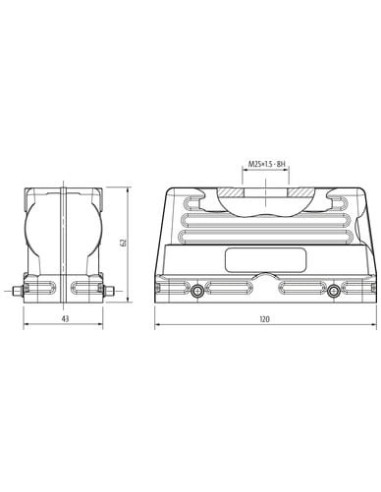

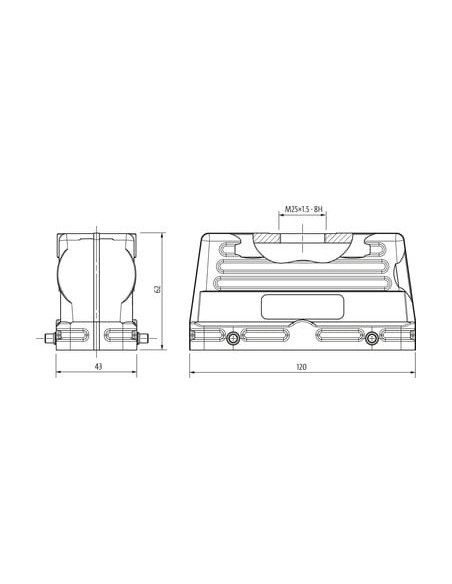

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 62 mm |
| Szerokość | 43 mm |
| Głębokość | 120 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

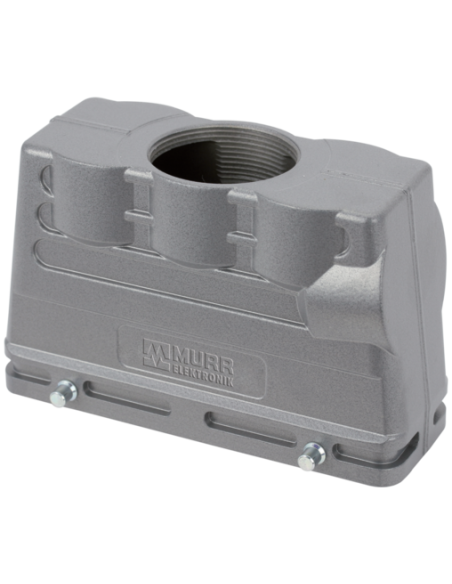

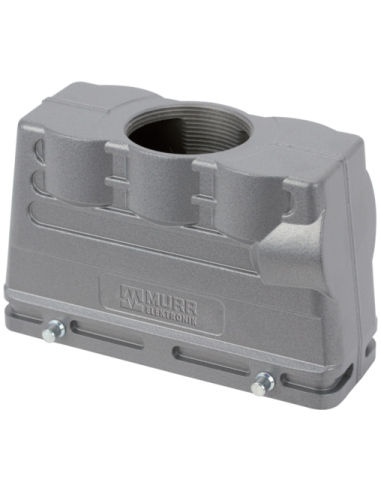

Obudowa Modlink Heavy B24 – wytrzymała i szczelna do wymagających zastosowań przemysłowych
Obudowa Modlink Heavy B24, niski profil, IP65 to wysokiej jakości komponent przeznaczony do zastosowań w środowisku przemysłowym, gdzie wymagana jest niezawodna ochrona złączy oraz trwałość konstrukcji. Oferuje połączenie solidnej budowy, wysokiej szczelności oraz możliwości uniwersalnego montażu.
Wytrzymałość i bezpieczeństwo instalacji – aluminiowy odlew ciśnieniowy
Korpus obudowy wykonany z aluminiowego odlewu ciśnieniowego oraz pokryty powłoką malowaną proszkowo zapewnia długotrwałą ochronę przed uszkodzeniami mechanicznymi, korozją oraz niekorzystnymi warunkami atmosferycznymi. Podwójna dźwignia blokująca oraz precyzyjnie zaprojektowane elementy blokady wykonane ze stali wpływają na trwałość i bezpieczeństwo użytkowania.
Szczelność klasy IP65 – ochrona elektroniki
Obudowa spełnia wymogi normy szczelności IP65 (zgodnie z EN IEC 60529), co gwarantuje doskonałą ochronę przed pyłem oraz silnymi strumieniami wody z dowolnego kierunku. Jest to kluczowe w przypadku aplikacji przemysłowych, gdzie zabezpieczenie wrażliwych podzespołów jest priorytetem.
Elastyczność w montażu i użytkowaniu
- Prosty kabel odchodzący – łatwość prowadzenia przewodów i szybka integracja z instalacją
- Gwint montażowy M25 – standardowe rozwiązanie dla szerokiej gamy złącz
- Rozmiar B24 – kompatybilność z wieloma przemysłowymi systemami połączeń
- Podwójna dźwignia blokująca – zwiększone bezpieczeństwo i stabilność połączenia
Typowe zastosowania i możliwości wykorzystania
Obudowa Modlink Heavy B24 znajduje zastosowanie w różnorodnych gałęziach przemysłu, szczególnie tam, gdzie kluczowe są wytrzymałość, szczelność i łatwość montażu. Doskonale sprawdza się w:
- automatyce przemysłowej
- systemach rozdziału energii elektrycznej
- liniach produkcyjnych i maszynach przemysłowych
- aplikacjach wymagających szybkiego łączenia oraz rozłączania przewodów pod obciążeniem
- miejscach narażonych na wilgoć, pył i agresywne środowisko
Parametry użytkowe i trwałość konstrukcji
Obudowa cechuje się długą żywotnością dzięki współczynnikowi minimum 500 cykli wtykowych. Może pracować w szerokim zakresie temperatur od -40°C do 100°C zgodnie z kategorią klimatyczną 40/100/21 (EN IEC 60068-1), zapewniając stabilność nawet w trudnych warunkach środowiskowych.
Obudowa Modlink Heavy B24 to sprawdzony wybór dla wymagających aplikacji przemysłowych, w których komfort montażu, niezawodność i wysoka szczelność mają kluczowe znaczenie.
