Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 25 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 120 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A16 |
| Wysokość | 34,3 mm |
| Szerokość | 23 mm |
| Głębokość | 73 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

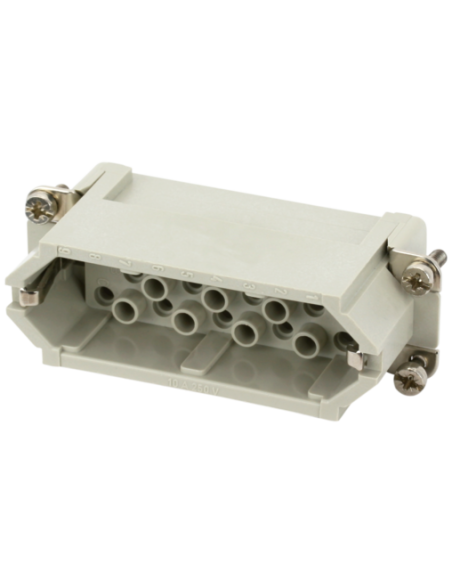

Wkład opakowań A16 męski 25-polowy 250V 10A – Złącze przemysłowe dla wymagających zastosowań
Wkład opakowań A16 męski 25-polowy o kodzie produktu 70MH-ES025-CC01010 to element elektryczny przeznaczony do profesjonalnych zastosowań przemysłowych. Oferuje niezawodne połączenie typu zaciskowego, co umożliwia szybki i trwały montaż przewodów. Prezentowane złącze cechuje się wysoką jakością wykonania oraz zgodnością z rygorystycznymi normami bezpieczeństwa elektrycznego.
Zastosowanie wkładu opakowań A16 – Gdzie sprawdzi się najlepiej?
Wkład opakowań A16 męski 25-polowy dedykowany jest głównie do profesjonalnych systemów automatyki przemysłowej, szaf sterowniczych oraz instalacji, w których kluczowe jest pewne połączenie elektryczne wielu przewodów w jednym złączu. Dzięki swojej konstrukcji doskonale sprawdza się w:
- Maszynach produkcyjnych
- Sektorze automatyki i robotyki
- Przemysłowych instalacjach elektrycznych
- Systemach dystrybucji sygnałów i zasilania
- Tablicach rozdzielczych i szafach sterowniczych
Najważniejsze cechy i zalety złącza A16 męskiego 25-polowego
- 25 pinów + PE – umożliwia jednoczesny przesył wielu sygnałów lub zasilania
- Prąd roboczy do 10A oraz napięcie do 250V – zapewnia niezawodność przy obciążeniach typowych dla instalacji przemysłowych
- Wysoki poziom bezpieczeństwa elektrycznego – ochrona zgodna ze stopniem zanieczyszczenia 3 oraz kategorią przepięciową III, wysoka rezystancja izolacji (min. 100 MΩ), znamionowy pik napięciowy 4kV
- Szeroki zakres temperatur pracy od -40°C do 125°C – odporność na trudne warunki środowiskowe
- Materiał styków: mosiądz posrebrzany, co zapewnia niezawodny kontakt elektryczny i odporność na korozję
- Klasa niepalności UL94 V-0 – wysoki poziom bezpieczeństwa ogniowego
- Wytrzymałość mechaniczna – minimalna siła trzymania 70N, maksymalna siła ciągnięcia 120N oraz wytrzymałość na minimum 500 cykli wtykowych
Kompaktowa budowa i uniwersalność montażu

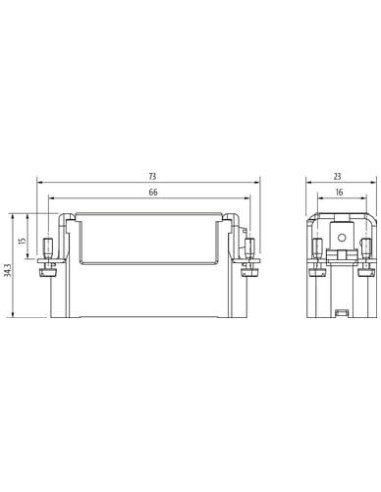

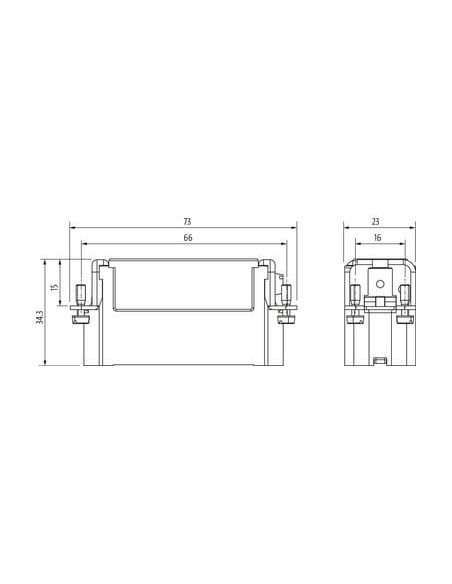

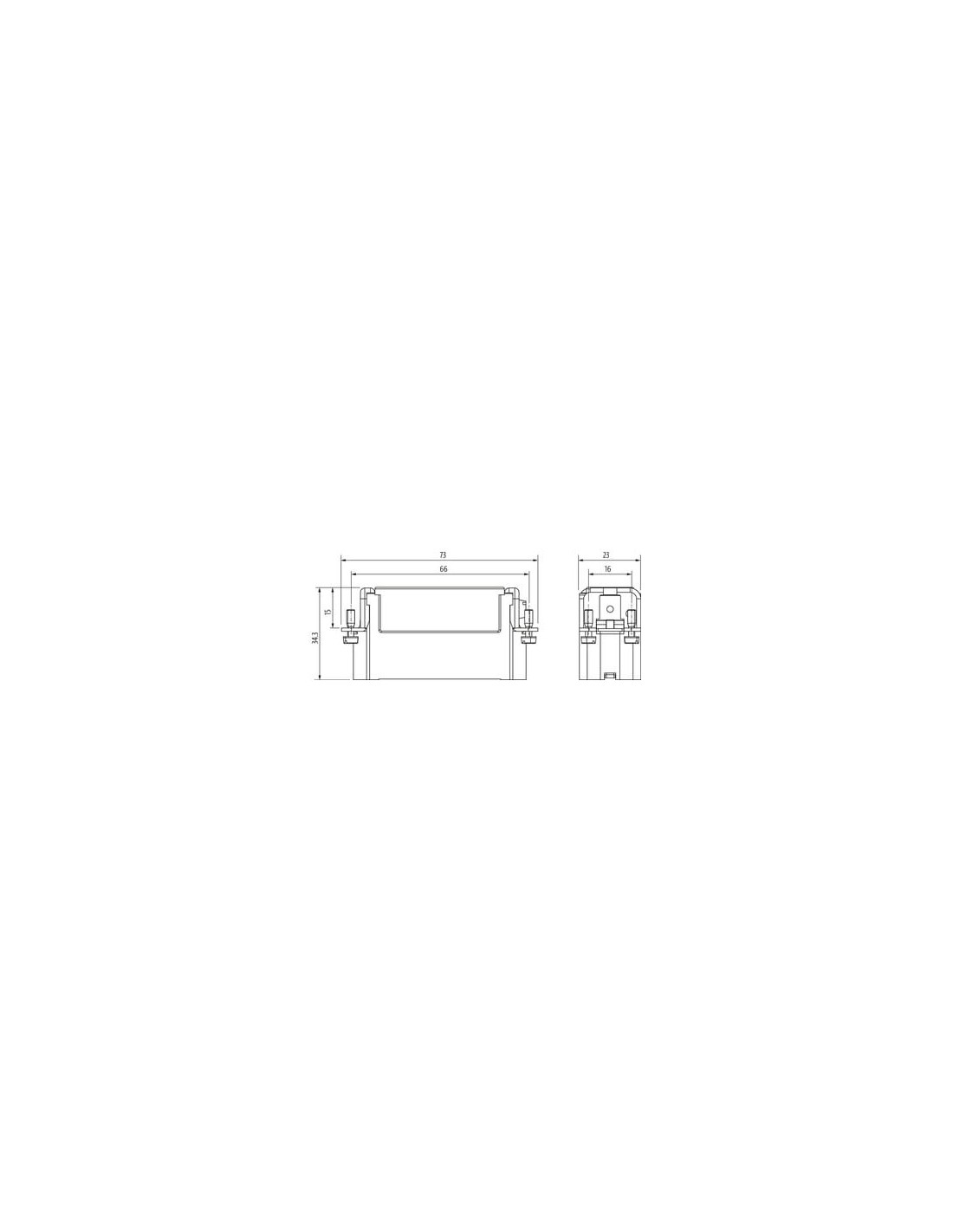

Kompaktowe wymiary wkładu A16 (73 x 23 x 34,3 mm) pozwalają na instalację nawet w miejscach o ograniczonej przestrzeni w szafach sterowniczych. Prosta konstrukcja ułatwia szybki montaż oraz integrację z innymi elementami systemu elektrycznego. Złącze jest kompatybilne z szeroką gamą przewodów o przekroju od 0,14 mm² do 2,5 mm² (AWG 26-13), a średnica izolacji przewodów może wynosić już od 4,3 mm.
Trwałość i niezawodność potwierdzona normami
- Kategoria klimatyczna: 40/125/21 (EN IEC 60068-1)
- Grupa materiałów izolacyjnych: IIIa
- Spełnia normy EN 60664-1 i EN 60950-1
Wkład opakowań A16 męski 25-polowy to niezawodne rozwiązanie dla aplikacji wymagających trwałych, bezpiecznych i wielopinowych połączeń elektrycznych w trudnym środowisku przemysłowym.
