Pneumatic
Męski/żeński
3-piny
Średnica wewnętrzna Ø 1.6/ 3/ 4 mm
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Potrzebny zacisk 70MH-ZZ100-0000000 (2×)
Instalowanie | Podłączanie
| Gender | male/female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 27,2 mm |
| Szerokość | 34,1 mm |
| Głębokość | 14,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 80 °C |

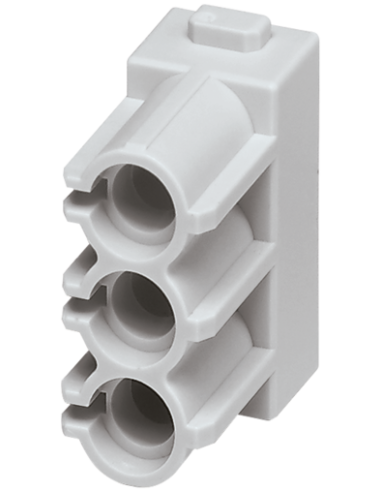

Wkład pneumatyczny męski/żeński 3-polowy 70MH-MAP10-0030000 – uniwersalne rozwiązanie do instalacji pneumatycznych
Wkład pneumatyczny męski/żeński 3-polowy 70MH-MAP10-0030000 to specjalistyczny komponent przeznaczony do realizacji połączeń w systemach pneumatycznych. Oferuje efektywne i bezpieczne połączenie nawet w wymagających warunkach przemysłowych.
Zastosowanie wkładu pneumatycznego 3-polowego
Wkład pneumatyczny 3-polowy sprawdza się idealnie w aplikacjach wymagających niezawodnego przesyłu powietrza lub innych mediów gazowych w rozdzielniach, szafach sterowniczych oraz systemach automatyki przemysłowej. Jego konstrukcja umożliwia szybkie i pewne łączenie przewodów o różnych średnicach, co znacznie skraca czas montażu i serwisowania instalacji.
- Złącze męskie/żeńskie – zapewnia uniwersalność połączenia w szerokim zakresie zastosowań
- 3 piny – idealne do zasilania i sterowania w pneumatyce oraz automatyce
- Obsługa przewodów o średnicy wewnętrznej 1,6 / 3 / 4 mm – zwiększa elastyczność doboru odpowiednich rur
- Trwałość – wykonanie z materiału PC o klasie palności UL94 V-0 zapewnia odporność na uszkodzenia oraz podwyższone bezpieczeństwo użytkowania
- Szeroki zakres temperatur pracy – od -40°C do 80°C, dostosowany do pracy w trudnych warunkach przemysłowych
- Jedno miejsce modułowe – pozwala na łatwy montaż w blokach z elementami pneumatycznymi
Typowa charakterystyka techniczna

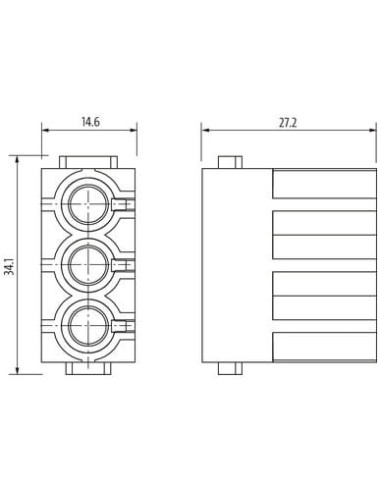

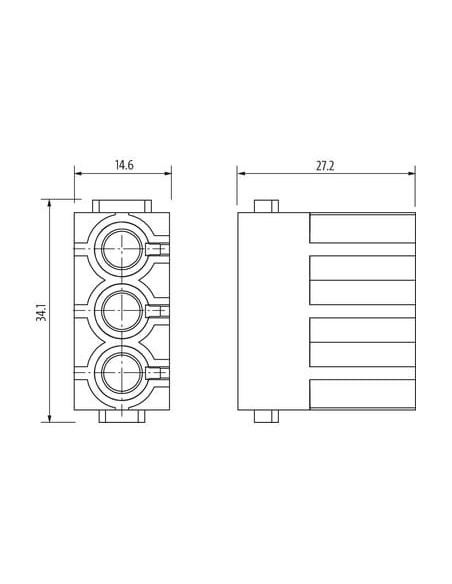

Kompaktowe wymiary (wysokość: 27,2 mm, szerokość: 34,1 mm, głębokość: 14,6 mm) pozwalają na zastosowanie w ograniczonej przestrzeni montażowej. Cykle wtykowe minimum 500 świadczą o wysokiej odporności na eksploatację, umożliwiając wielokrotny montaż i demontaż bez utraty szczelności i stabilności połączenia.
Zalety zastosowania wkładu pneumatycznego Murrelektronik
Stosowanie oryginalnych komponentów Murrelektronik gwarantuje zachowanie deklarowanych parametrów technicznych i bezpieczeństwa instalacji. Niezawodność oraz długowieczność sprawiają, że produkt ten cieszy się uznaniem wśród integratorów, automatyków i inżynierów utrzymania ruchu.
Do montażu niezbędny jest zacisk 70MH-ZZ100-0000000 (2 sztuki na wkład).
Typowe miejsca zastosowania wkładu pneumatycznego 3-polowego
- Systemy automatyki przemysłowej
- Sterowniki maszyn i urządzeń
- Modułowe rozdzielacze pneumatyczne
- Szafy sterownicze i rozdzielnie techniczne
- Robotyka i aplikacje liniowe
- Instalacje laboratoryjne
Łatwość instalacji i doskonałe właściwości połączeniowe sprawiają, że wkład pneumatyczny męski/żeński 3-polowy to funkcjonalny wybór do każdej nowoczesnej instalacji pneumatycznej.
