Dostępny
A3
Żeński
5-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 400 V |
| Napięcie robocze AC na styk sygnałowy maks. | 230 V |
| Napięcie robocze DC na styk zasilania maks. | 400 V |
| Napięcie robocze DC na styk sygnałowy maks. | 230 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 5 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 100 N |
| Siła ciągnięcia maks. | 100 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A3 |
| Wysokość | 40,1 mm |
| Szerokość | 21 mm |
| Głębokość | 21 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |
Wkładka złącza przemysłowego Modlink Heavy A3 5-polowa, 400V, 16A – Zastosowania i zalety

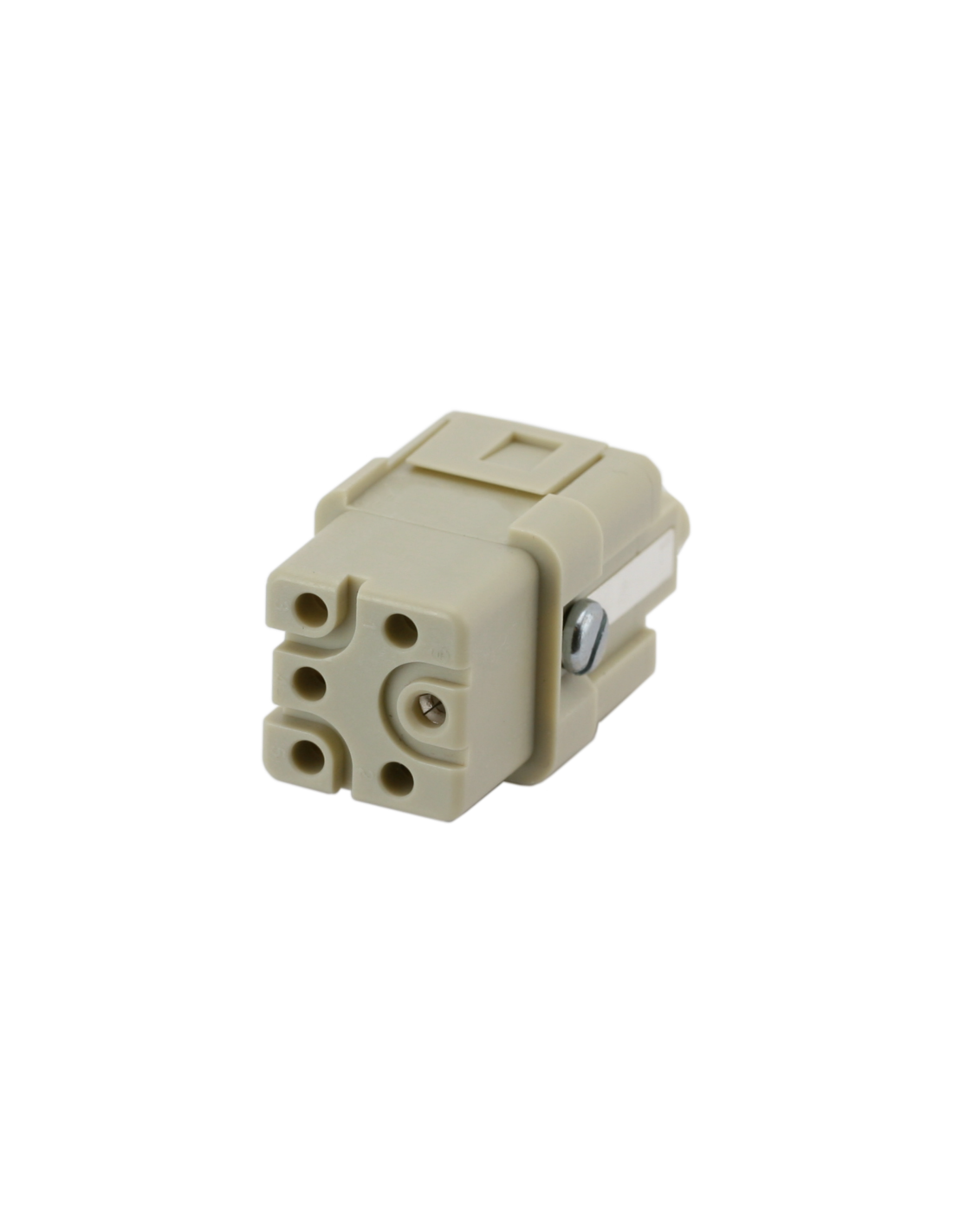

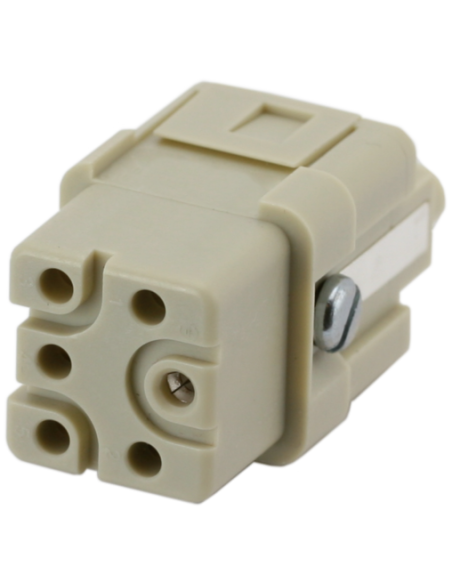

Wkładka żeńska Modlink Heavy A3 5-polowa (kod produktu: 70MH-EB005-AC02020) to wysokiej jakości komponent przeznaczony do realizacji trwałych i bezpiecznych połączeń elektrycznych w wymagających aplikacjach przemysłowych. Stworzona do wielopinowych złączy przemysłowych z serii A3, sprawdza się w rozdzielnicach, automatyce, maszynach, systemach transportowych oraz wszędzie tam, gdzie konieczna jest niezawodność i bezpieczeństwo w przekazywaniu zasilania oraz sygnałów.
Maksymalne bezpieczeństwo i trwałość użytkowania
Wkładka żeńska Modlink Heavy A3 wyróżnia się wysoką odpornością mechaniczną i elektryczną, co pozwala na jej eksploatację w środowiskach przemysłowych o podwyższonym ryzyku wystąpienia przepięć, zanieczyszczeń i dużych obciążeń. Zapewnia skuteczne połączenie nawet przy dużych wartościach prądu – do 16 A oraz przy napięciu do 400 V AC/DC na stykach zasilania.
- Liczba biegunów: 5 + PE – umożliwia podłączenie urządzeń trójfazowych oraz dodatkowych obwodów.
- Zacisk śrubowy – szybki montaż i pewna łączność przewodów o przekroju od 0,5 do 4 mm² (AWG 20–11).
- Trwałość mechaniczna: min. 500 cykli wtykowych, wytrzymałość na siłę trzymania i ciągnięcia do 100 N.
- Niezawodność izolacji: odporność na pik napięciowy do 6 kV, rezystancja izolacji min. 100 MΩ.
- Odporność na trudne warunki środowiskowe: bardzo szeroki zakres temperatury pracy od -40°C do +125°C.
Uniwersalne zastosowania w przemyśle
Wkładka Modlink Heavy A3 znajduje zastosowanie w instalacjach:
- Rozdzielnic i szaf sterowniczych
- Automatyzacji procesów
- Maszyn przemysłowych i systemów transportowych
- Technologii energetycznej i elektrotechnicznej
- Aplikacjach, w których wymagane jest szybkie i wielokrotne łączenie/rozłączanie przewodów
Zalety konstrukcyjne i materiały
Kontakt elektryczny zrealizowany został za pomocą trwałych i odpornych na utlenianie styków z mosiądzu pokrytego srebrem i złotem, co gwarantuje niską rezystancję przejścia oraz niezawodność transmisji sygnału i zasilania. Obudowa i mocowanie styków wykonane są z wysokiej jakości tworzywa PC z włóknem szklanym.
- Klasa niepalności UL94: V-0 – wysoka odporność na zapłon
- Stopień zanieczyszczenia: 3 – do zastosowań w środowiskach o podwyższonej obecności kurzu i wilgoci
- Kategorie przepięciowe: III (zgodnie z EN 60664-1 i EN 60950-1)
Wymiary i kompatybilność

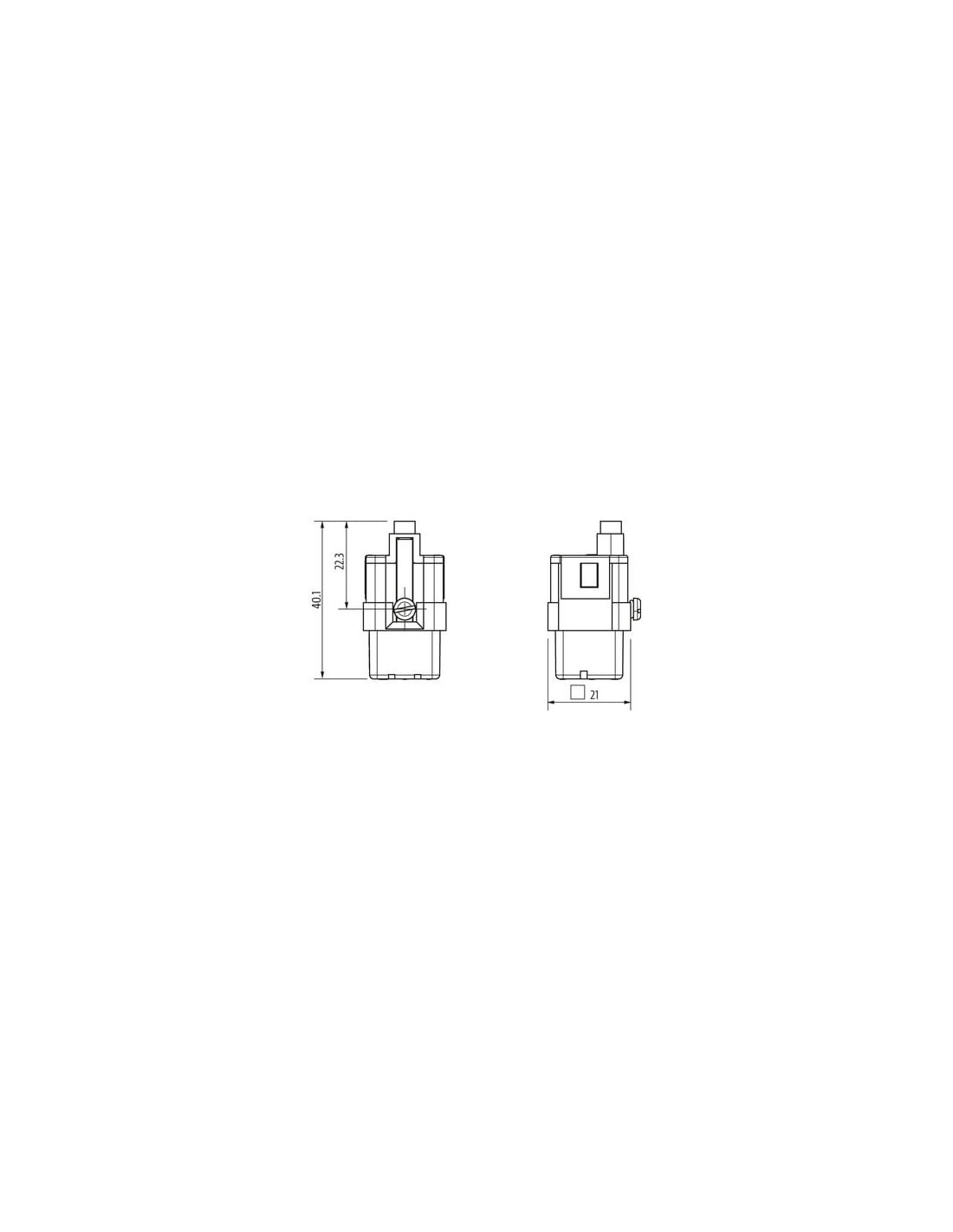

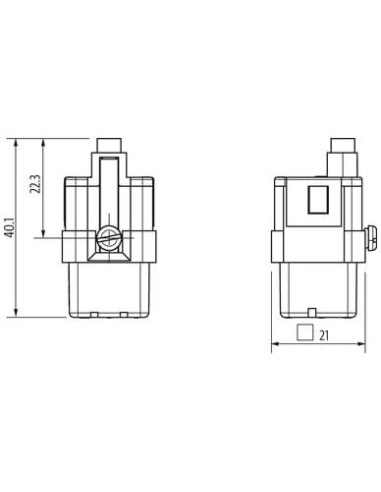

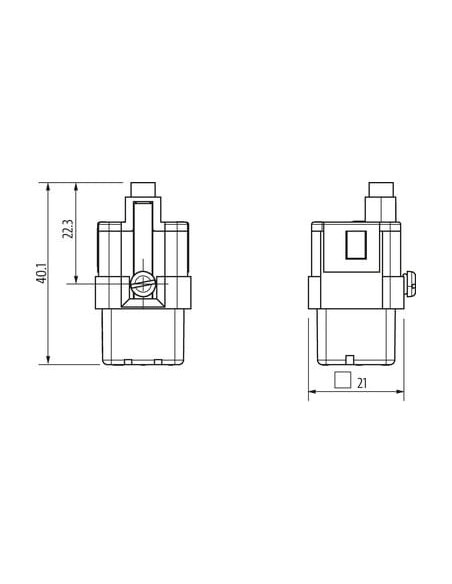

Dzięki kompaktowym wymiarom (40,1 x 21 x 21 mm) oraz spełnieniu standardów złączy przemysłowych A3, wkładka może być łatwo instalowana w różnych typach skrzynek i obudów. Montaż oraz podłączenie są intuicyjne, co znacząco skraca czas uruchamiania instalacji.
Wkładka żeńska Modlink Heavy A3 5-polowa to niezawodne i bezpieczne rozwiązanie dla wymagających połączeń elektrycznych w środowiskach przemysłowych, gdzie kluczowe znaczenie mają trwałość, bezpieczeństwo oraz łatwość serwisowania.
