Dostępny
Seria E
B16
Męski
16-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 16 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC |

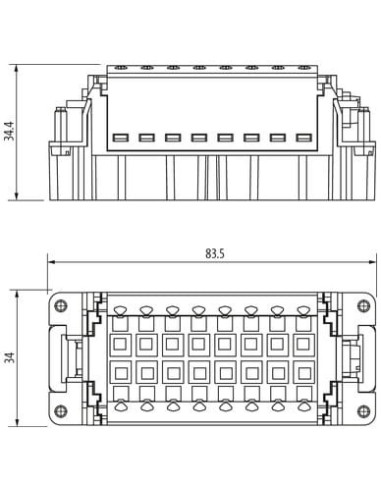

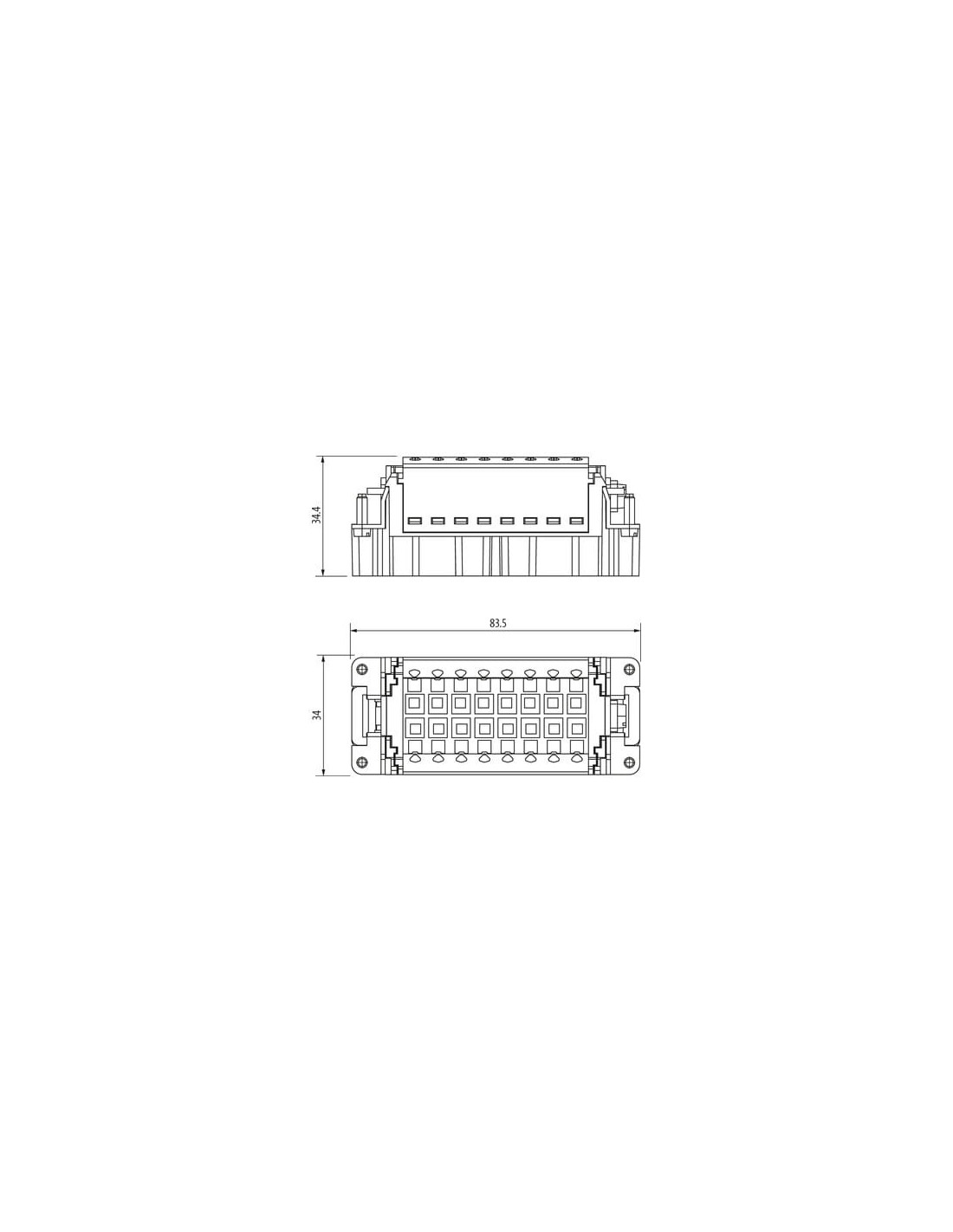

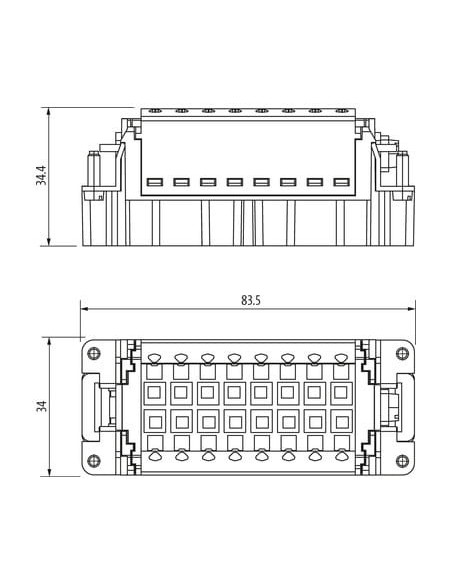

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 33,7 mm |
| Szerokość | 33,9 mm |
| Głębokość | 84 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

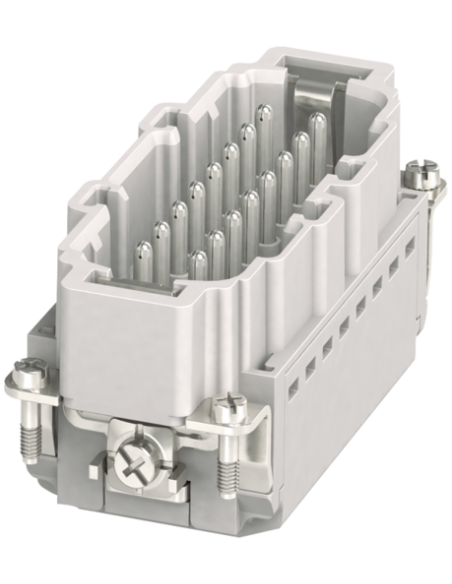

Wkładka konstytucyjna Modlink Heavy B16 męska – złącze przemysłowe do wymagających zastosowań
Wkładka konstytucyjna Modlink Heavy B16 męska, 16-polowa, Push-in, 500V, 16A (kod produktu: 70MH-ES016-FP03020) to solidny i niezawodny komponent przeznaczony do budowy przemysłowych połączeń elektrycznych w wymagających warunkach środowiskowych. Wkładka została zaprojektowana z myślą o zapewnieniu trwałości i bezpieczeństwa przy przenoszeniu wysokich napięć oraz prądów w automatyce przemysłowej, maszynach oraz szafach sterowniczych.
Najważniejsze cechy wkładki Modlink Heavy B16 męskiej
- 16-polowe złącze typu B16 z dodatkowym stykiem ochronnym PE, umożliwiające podłączenie dużej liczby przewodów w niewielkiej przestrzeni.
- System połączeń push-in, zapewniający szybki i beznarzędziowy montaż przewodów o przekroju od 0,14 do 2,5 mm² – łatwość instalacji, oszczędność czasu oraz znaczące zwiększenie efektywności montażu.
- Przystosowana do wysokiego napięcia roboczego – maksymalnie 500 V AC/DC oraz obciążalności prądowej do 16 A.
- Wysoka odporność na warunki przemysłowe (działanie temperatury od -40°C do +125°C, stopień zanieczyszczenia 3, kategoria przepięcia III zgodnie z normą EN 60950-1).
- Trwałe i niezawodne wykonanie z materiałów wysokiej klasy – styki z mosiądzu pokrytego srebrem, korpus z wytrzymałego tworzywa PC.
- Odporność na palność – klasa UL94 V-0.
- Wytrzymałość mechaniczna – min. 500 cykli wtykowych.
Zastosowania wkładki konstytucyjnej Modlink Heavy B16
Wkładka Modlink Heavy B16 męska znajduje zastosowanie w różnorodnych gałęziach przemysłu, gdzie wymagana jest niezawodność połączeń elektrycznych, m.in.:
- Automatyka przemysłowa – szafy sterownicze, pulpity operatorskie, rozdzielnice maszynowe.
- Budowa maszyn i urządzeń produkcyjnych – pewność i trwałość połączeń w środowiskach o podwyższonej wilgotności oraz drganiach.
- Energetyka i instalacje elektryczne – bezpieczne podłączanie przewodów o różnych przekrojach, możliwość szybkiej wymiany komponentów serwisowych.
- Technologia transportowa i infrastrukturalna – implementacja w pociągach, tramwajach oraz innym taborze wymagającym niezawodności i odporności na trudne warunki.
Zalety stosowania wkładki Modlink Heavy B16 męskiej
- Bezpieczeństwo połączeń – zastosowanie zacisków sprężynowych typu push-in oraz wytrzymałych materiałów eliminują przypadkowe rozłączenia i zwiększają bezpieczeństwo użytkowania.
- Szybkość montażu – nacisk na szybki i bezproblemowy montaż przewodów, także przy zastosowaniu tulejek, skraca czas instalacji.
- Wysoka trwałość – dedykowana do pracy w ekstremalnych warunkach temperatury i zanieczyszczenia otoczenia.
- Uniwersalność zastosowań – kompatybilność z innymi komponentami serii umożliwia łatwe tworzenie i rozbudowę systemów połączeń przemysłowych.
Modlink Heavy B16 męski to niezawodne rozwiązanie dla profesjonalnych instalacji przemysłowych, zapewniające solidność, bezpieczeństwo oraz efektywność eksploatacji nawet w najtrudniejszych warunkach.
