Dostępny
Żeński
6-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 130 N |
| Siła trzymania modułów min. | 220 N |
| Siła ciągnięcia maks. | 170 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 45,5 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

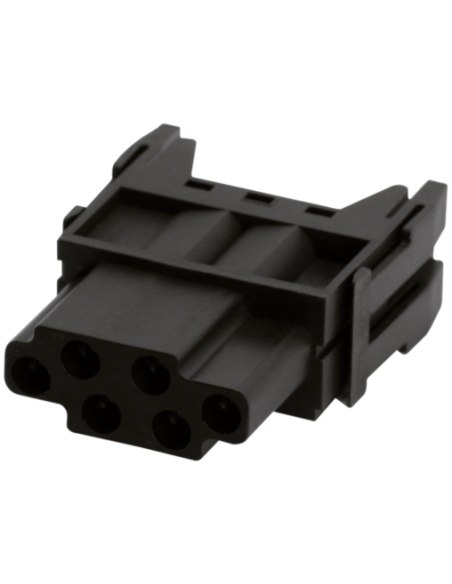

Wkład Modlink Heavy Modular żeński 6-polowy 70MH-MAC1C-0060502 – niezawodne połączenie w aplikacjach przemysłowych
Wkład Modlink Heavy Modular żeński, 6-polowy o kodzie 70MH-MAC1C-0060502 to specjalistyczny moduł przeznaczony do zastosowań w trudnych warunkach przemysłowych. Dzięki swojej modularnej konstrukcji oraz wysokiej odporności mechanicznej i elektrycznej, sprawdzi się wszędzie tam, gdzie wymagana jest stabilność i niezawodność połączeń elektrycznych.
Najważniejsze zalety złącza Modlink Heavy Modular 6-polowego
- Wytrzymałość na napięcia do 500V AC/DC oraz prąd do 16A umożliwiają zastosowanie w instalacjach o wysokich wymaganiach energetycznych.
- Odporność na trudne warunki środowiskowe: zakres temperatur pracy od -40°C do 125°C pozwala na montaż zarówno w chłodniach, jak i w środowiskach o podwyższonej temperaturze.
- Możliwość wielokrotnego rozłączania: przystosowany do minimum 500 cykli połączeń.

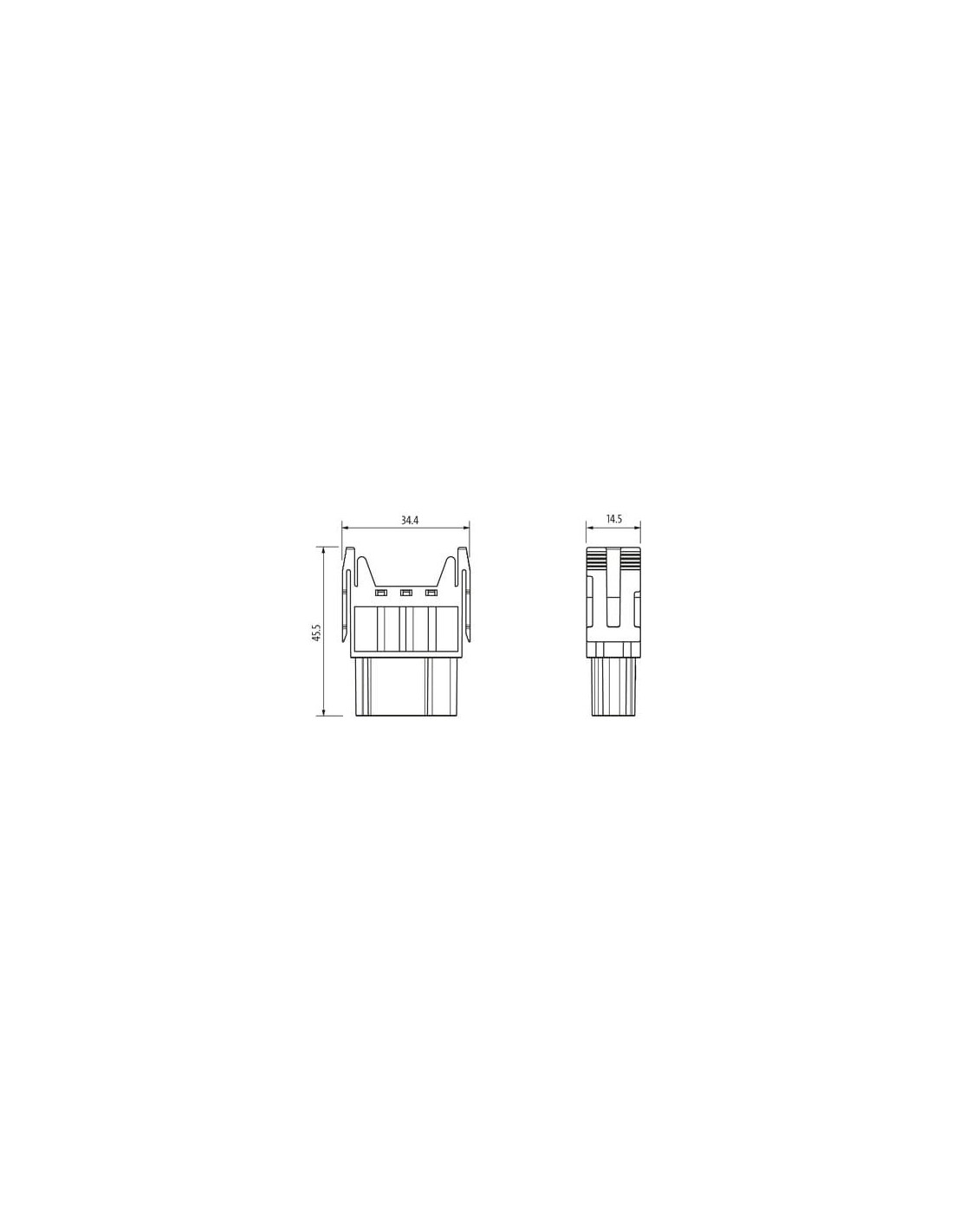

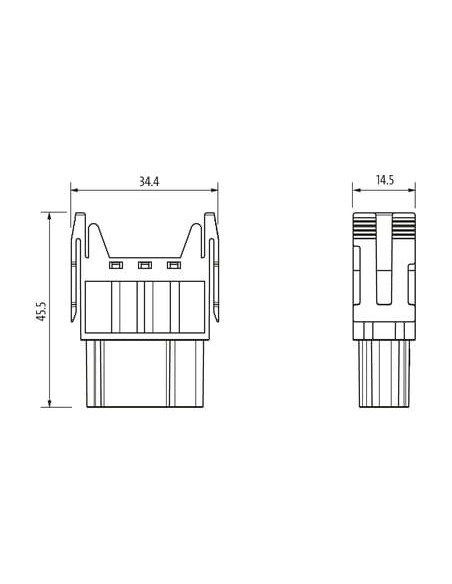

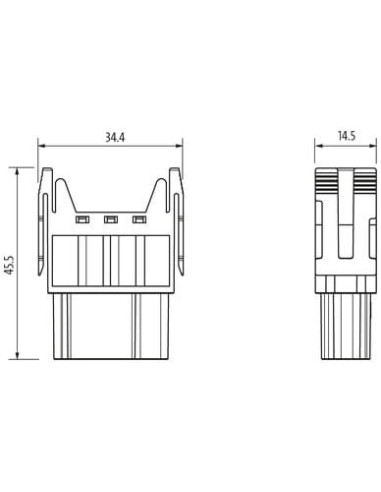

- Kompaktowa budowa (wysokość 45,5 mm, szerokość 14,5 mm, głębokość 34,4 mm) pozwala na maksymalne wykorzystanie przestrzeni w szafach sterowniczych i panelach.
- Solidna konstrukcja: korpus z poliamidu (PA) oraz styki z mosiądzu o powłoce srebrnej/złoconej zapewniają wysoką wytrzymałość i odporność na korozję.
- Bezpieczeństwo użytkowania: klasa palności UL94 V-0 oraz wysoka rezystancja izolacji (min. 100 MΩ) gwarantują skuteczną ochronę przed przepięciami i zwarciami.
Zastosowania wkładu Modlink Heavy Modular 6-polowego
Modułowy wkład żeński znajduje szerokie zastosowanie w następujących branżach:
- Automatyka przemysłowa – do budowy tablic rozdzielczych, szaf sterowniczych oraz infrastruktury maszynowej.
- Robotyka i systemy transportowe – zapewnia bezpieczne i trwałe połączenia sygnałowe oraz zasilające.
- Energetyka – stosowany w rozdzielnicach oraz systemach przełączników.
- Przemysł chemiczny i spożywczy – odporność na wysokie i niskie temperatury oraz środowisko o podwyższonym stopniu zanieczyszczenia.
Dlaczego warto wybrać złącze Modlink Heavy Modular?
Dzięki precyzyjnemu wykonaniu oraz wysokiej jakości materiałom, ten 6-polowy moduł żeński jest doskonałym wyborem do aplikacji, w których priorytetem jest długotrwałe i pewne połączenie elektryczne. Możliwość szybkiego i wygodnego montażu, a także pewne trzymanie styków, znacznie skraca czas instalacji i usprawnia serwisowanie urządzeń.
Modularne złącza takie jak 70MH-MAC1C-0060502 pozwalają na projektowanie elastycznych systemów połączeniowych, które można łatwo dostosować do zmieniających się wymagań technologicznych oraz rozbudowy infrastruktury.
Podsumowanie – Wkład modularny 6-polowy do wymagających środowisk
6-polowy wkład Modlink Heavy Modular żeński to rozwiązanie do zadań specjalnych w nowoczesnej automatyce i systemach przemysłowych. Gwarantuje wysoki poziom bezpieczeństwa, niezawodności oraz szerokie spektrum zastosowań, stanowiąc uniwersalny element systemów połączeniowych w szeroko pojętej branży przemysłowej.
