Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 400 V |
| Napięcie robocze DC | 400 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 8 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 130 N |
| Siła trzymania modułów min. | 300 N |
| Siła ciągnięcia maks. | 220 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 44 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

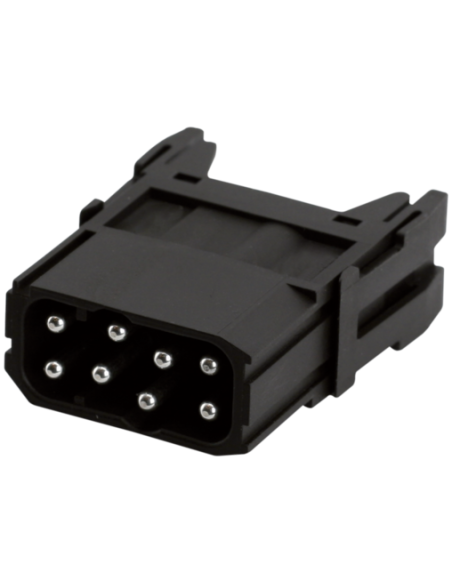

Wkładka Modlink Heavy Modular 8-polowa męska 400V 16A – Złącze przemysłowe do wymagających zastosowań
Wkładka Modlink Heavy Modular o kodzie 70MH-MAB1C-0080402 to modułowy, męski element złącz ośmio-polowych, przeznaczony do pracy w trudnych warunkach przemysłowych. Zapewnia niezawodne połączenie elektryczne w instalacjach wymagających wysokiej trwałości i bezpieczeństwa eksploatacyjnego, oferując napięcie robocze do 400 V oraz maksymalny prąd 16 A.
Kluczowe zalety męskiej wkładki Modlink Heavy Modular
- Modułowa konstrukcja – umożliwia łatwe projektowanie kompaktowych i elastycznych zestawów złączy dostosowanych do różnych wymagań systemowych.
- Wysoka wytrzymałość mechaniczna – korpus wykonany z trwałego tworzywa PA, a styki z mosiądzu pokryte srebrem i złotem, zapewniają odporność na intensywne użytkowanie (min. 500 cykli łączenia).
- Bezpieczeństwo użytkowania – wysoka klasa niepalności UL94 V-0 oraz stopień zanieczyszczenia 3 gwarantują stosowanie w środowiskach o podwyższonym ryzyku pożaru oraz zanieczyszczeń.
- Szeroki zakres temperatur pracy – od -40°C do 125°C, co sprawia, że produkt doskonale sprawdza się w ekstremalnych warunkach przemysłowych.
- Pewne trzymanie połączenia – siła trzymania styków min. 130 N oraz siła trzymania modułów min. 300 N, co eliminuje ryzyko rozłączeń nawet przy silnych drganiach.
- Łatwość instalacji – szeroki zakres przekrojów kabli (od 0,5 do 4 mm²) oraz prosty system zaciskowy ułatwiający szybki montaż.
Możliwości zastosowań wkładki Modlink Heavy Modular 8-pin
Męska wkładka Modlink Heavy Modular znajduje zastosowanie w wielu branżach przemysłowych, gdzie niezawodność oraz łatwość serwisu odgrywają kluczową rolę. Typowe zastosowania obejmują:
- Maszyny przemysłowe – szybka wymiana modułów podczas konserwacji i rozbudowy systemów sterowania oraz zasilania, zapewniająca minimalizację przestojów.
- Automatyka – integracja w szafach sterowniczych, systemach transportowych i liniach produkcyjnych.
- Energetyka – bezpieczne połączenia w rozdzielniach, systemach dystrybucji energii oraz w wymagających aplikacjach, gdzie niezbędna jest wysoka niezawodność.
- Infrastruktura i transport – zastosowanie w szynowych systemach podłączenia zasilania, automatyce budynkowej czy aparaturze kontrolno-pomiarowej.
Parametry mechaniczne i elektryczne – solidność i bezpieczeństwo

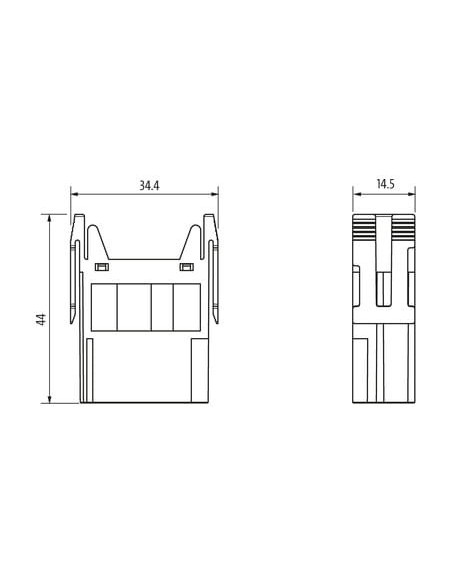

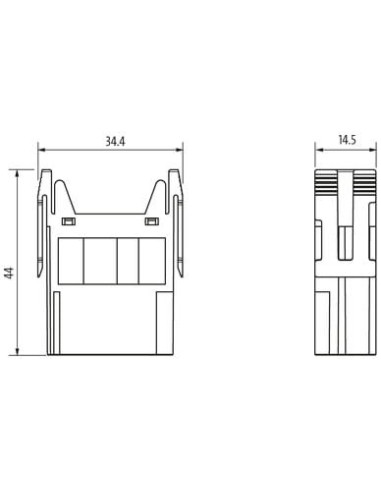

Konstrukcja wkładki gwarantuje wysoką odporność na przepięcia do 6 kV, poziom izolacji minimum 100 MΩ oraz wytrzymałość na intensywne użytkowanie mechaniczne. Dzięki kompaktowym wymiarom (44 x 14,5 x 34,4 mm), produkt pozwala na wydajne zagospodarowanie miejsca w modułowych systemach złączy.
Wkładka Modlink Heavy Modular męska 8-polowa to zaawansowane rozwiązanie dla profesjonalnych aplikacji, gdzie liczy się niezawodność, bezpieczeństwo oraz łatwość integracji w nowoczesnych systemach przemysłowych.
