B10
Obudowa (niska)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

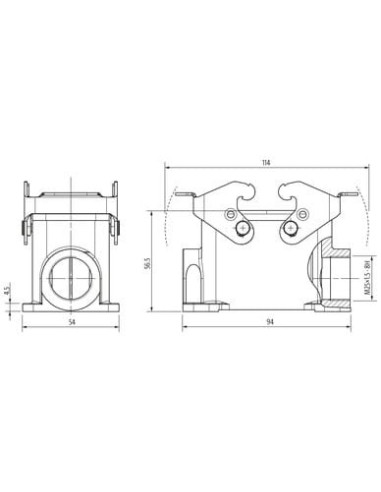

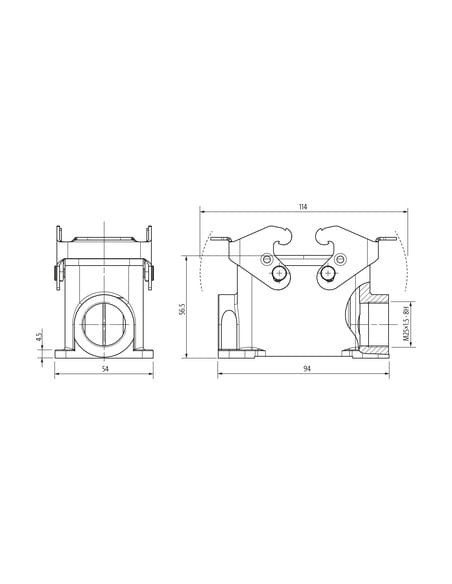

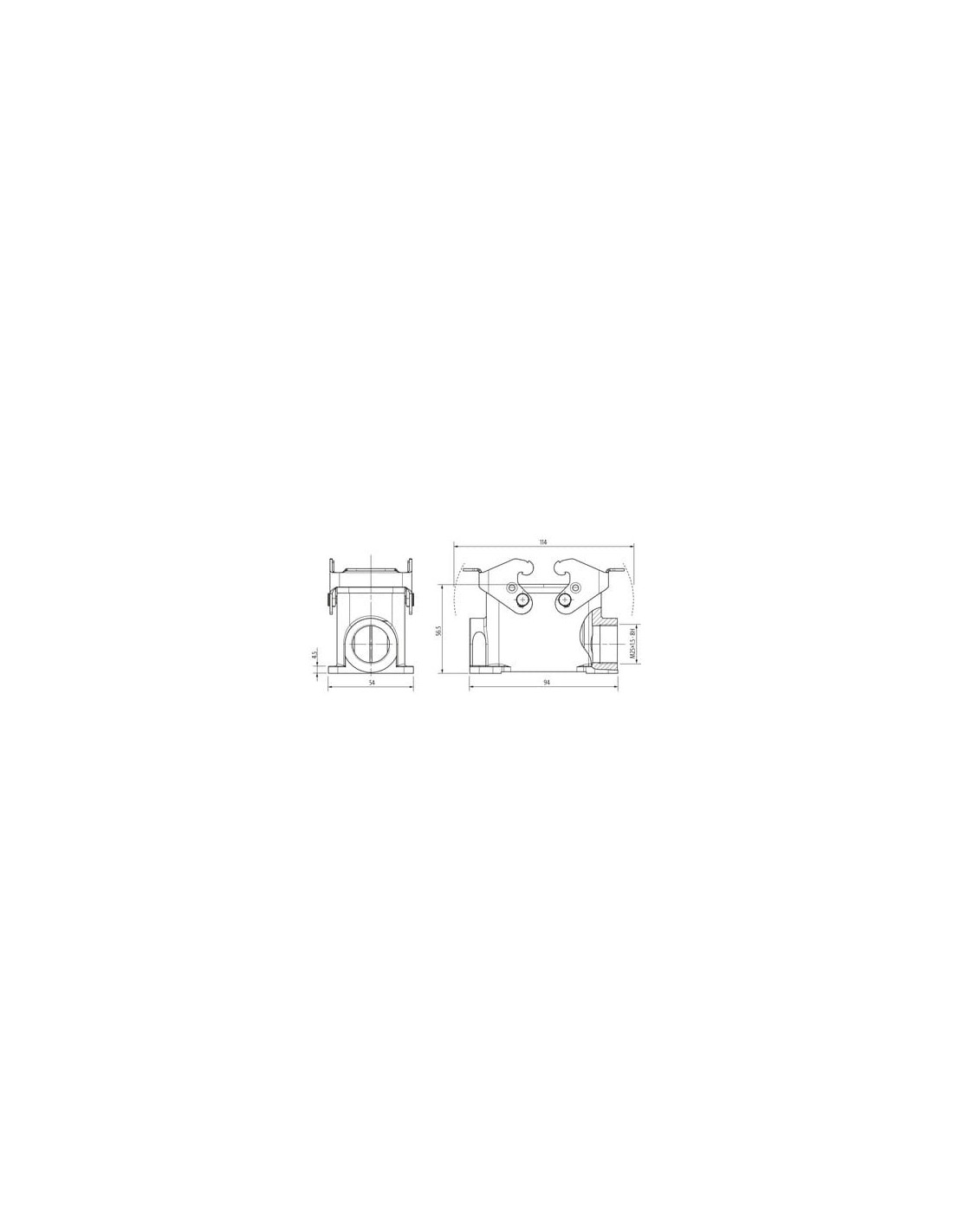

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 56,5 mm |
| Szerokość | 54 mm |
| Głębokość | 94 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

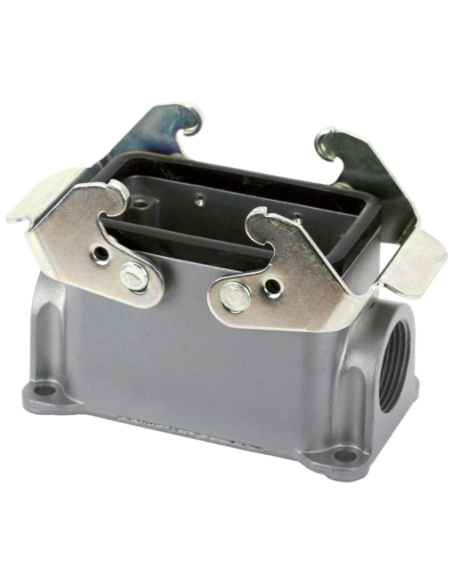

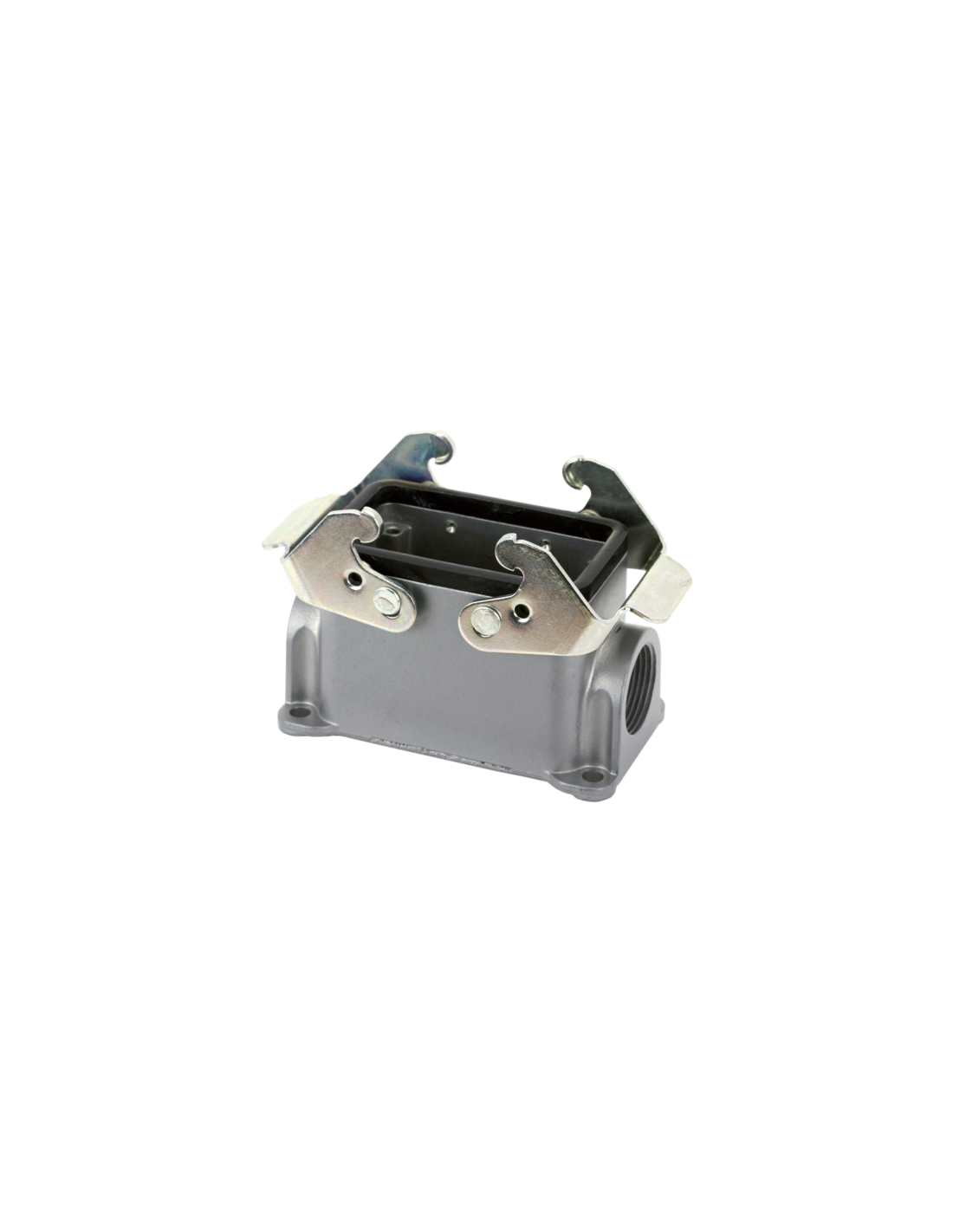

Obudowa B10 niski profil IP65 M25 – trwała i niezawodna ochrona złącz przemysłowych
Obudowa B10 niski profil o kodzie produktu 70MH-GSENQ-B01C000 to solidna i niezawodna konstrukcja przeznaczona do przemysłowych aplikacji, w których priorytetem jest skuteczna ochrona komponentów elektrycznych i elektronicznych przed wpływem czynników zewnętrznych. Dzięki wysokiej klasie szczelności IP65 doskonale sprawdza się w wymagających środowiskach pracy, zapewniając bezpieczeństwo oraz długotrwałą eksploatację połączeń w warunkach narażenia na kurz, wilgoć i zabrudzenia.
Właściwości i przeznaczenie obudowy z podwójną dźwignią blokującą
Obudowa aluminiowa zapewnia wysoką odporność mechaniczną oraz ochronę przed korozją, co czyni ją uniwersalnym wyborem do zastosowań przemysłowych. Podwójna dźwignia blokująca umożliwia szybkie i bezpieczne zamykanie oraz otwieranie, gwarantując pewne połączenie i minimalizując ryzyko przypadkowego rozszczelnienia podczas eksploatacji.
- Stopień ochrony IP65 – skuteczna ochrona przed pyłem i strumieniami wody z dowolnego kierunku
- Niski profil – idealny do zastosowań, gdzie istotna jest oszczędność miejsca
- Odejście kablowe boczne z gwintem montażowym M25 – ułatwia estetyczny i bezpieczny montaż przewodów
- Do 500 cykli wtykowych – przystosowana do intensywnego użytkowania
Typowe zastosowania obudowy montowanej na powierzchni
Obudowa B10 o niskim profilu znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i trwałe połączenie przewodów i złącz przemysłowych. Doskonale sprawdza się w:
- automatyce przemysłowej
- maszynach produkcyjnych
- instalacjach elektrycznych w zakładach przemysłowych
- systemach sterowania i monitoringu
- aplikacjach zewnętrznych narażonych na niekorzystne warunki środowiskowe
Materiały i solidna konstrukcja – bezpieczeństwo w trudnych warunkach
Obudowa wykonana z aluminiowego odlewu ciśnieniowego z malowaniem proszkowym gwarantuje trwałość oraz odporność na uszkodzenia mechaniczne. Dodatkowo zastosowanie szczelnej uszczelki z NBR oraz elementów ze stali ocynkowanej zapewnia pełną ochronę elementów wewnętrznych nawet w szerokim zakresie temperatur od -40°C do +100°C. Dzięki przemyślanej konstrukcji i wysokim parametrom technicznym produkt idealnie wpisuje się w potrzeby nowoczesnych instalacji przemysłowych.
