B10
Osłonka (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | prosty |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 70 mm |
| Szerokość | 43 mm |
| Głębokość | 73 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

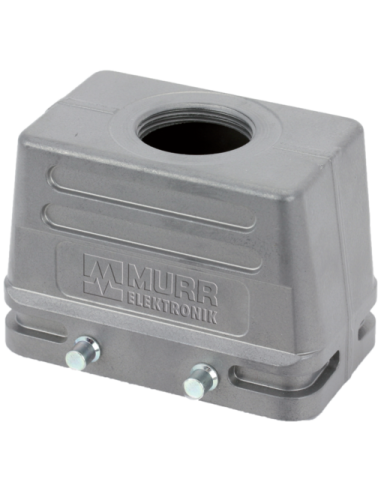

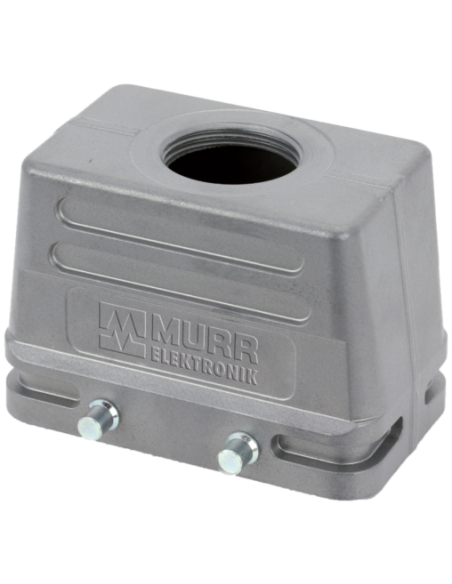

Obudowa przemysłowa B10 wysoki profil IP65 – zastosowanie w automatyce i elektronice
B10 wysoki profil to specjalistyczna osłona przemysłowa przeznaczona do montażu złącz przemysłowych. Produkt o kodzie 70MH-GTEHQ-A01D000 charakteryzuje się wysoką odpornością na czynniki zewnętrzne oraz uniwersalnością zastosowania, dzięki czemu sprawdzi się w najbardziej wymagających warunkach pracy.
Najważniejsze zalety i cechy obudowy B10 – IP65
- Wysoka klasa szczelności IP65 – skuteczna ochrona przed pyłem oraz strumieniem wody, idealna do trudnych warunków przemysłowych.
- Wytrzymałość mechaniczna – wykonanie z aluminiowego odlewu ciśnieniowego z powłoką malowaną proszkowo zapewnia odporność na uszkodzenia oraz długotrwałe użytkowanie.
- Bezpieczne zamknięcie – zastosowany podwójny mechanizm dźwigniowy gwarantuje pewne i trwałe zabezpieczenie połączenia.
- Gwintowanie M32 – standardowy rozmiar ułatwiający prace instalacyjne oraz umożliwiający szeroki wybór akcesoriów i kompatybilność ze złączami różnych producentów.
- Odporność na szeroki zakres temperatur – stabilna praca w temperaturach od -40°C do +100°C.
Możliwości zastosowania obudowy B10 wysoki profil – 70MH-GTEHQ-A01D000
Osłona B10 wysoki profil została stworzona z myślą o ochronie złącz oraz komponentów elektrycznych w maszynach, urządzeniach automatyki, instalacjach produkcyjnych oraz w systemach zasilania i sterowania. Dzięki wysokiej klasie szczelności IP65 sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków, gwarantując bezawaryjną eksploatację nawet w warunkach zapylenia czy podwyższonej wilgotności.
- Panele sterujące i rozdzielnie elektryczne
- Przemysł maszynowy oraz linie produkcyjne
- Instalacje automatyki budynkowej i przemysłowej
- Systemy transportu technologicznego
- Aplikacje w energetyce i systemach sterowania
Budowa i materiały – trwałość w każdej sytuacji
Obudowa aluminiowa typu B10 wyróżnia się ponadprzeciętną trwałością i odpornością na korozję dzięki wykończeniu malowaną proszkowo. Dźwignie wykonano ze stali ocynkowanej, co zapewnia dodatkową wytrzymałość na zużycie mechaniczne oraz częste cykle otwierania i zamykania (minimum 500 cykli wtykowych).

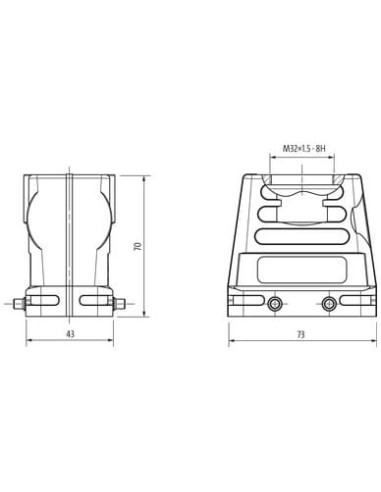

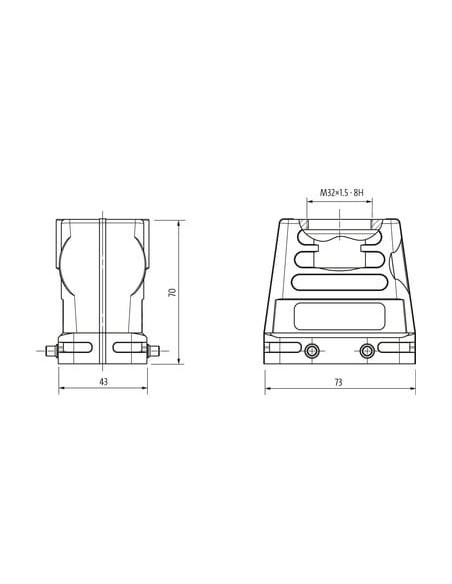

Wymiary i sposób instalacji obudowy przemysłowej B10
Wysoki profil B10 umożliwia łatwe podłączenie nawet większych złącz czy przewodów – wymiary zewnętrzne wynoszą 70 mm (wysokość), 43 mm (szerokość) oraz 73 mm (głębokość). Prostoliniowe odejście kablowe ułatwia szybki montaż i zapewnia porządek w szafie sterowniczej lub panelu automatyki.
Obudowa B10 wysoki profil to rozwiązanie dedykowane wszystkim, którzy poszukują niezawodnej, solidnej i szczelnej osłony do zastosowań profesjonalnych w szeroko pojętej automatyce i elektrotechnice.
