A16
Żeński
25-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 25 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 120 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A16 |
| Wysokość | 36,3 mm |
| Szerokość | 23 mm |
| Głębokość | 73 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

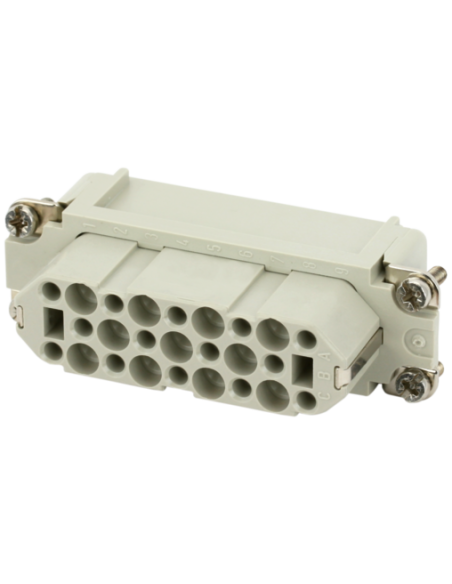

Wkład opakowań A16 żeński 25-polowy – profesjonalne złącze przemysłowe 250V 10A
Wkład opakowań A16 żeński 25-polowy to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, gdzie niezbędna jest pewność połączenia oraz niezawodność działania w trudnych warunkach. Produkt o kodzie 70MH-EB025-CC01010 zapewnia bezpieczne i trwałe łączenie przewodów, znajdując zastosowanie zarówno w rozbudowanych instalacjach elektrycznych, jak i automatyce przemysłowej.
Opis i kluczowe zastosowania złącza żeńskiego 25-pinowego
25-polowy wkład żeński typu A16 pozwala na łączenie aż 25 żył sygnałowych oraz przewodu ochronnego (PE), co sprawia, że doskonale sprawdza się w urządzeniach automatyki, panelach sterowniczych, maszynach przemysłowych czy liniach produkcyjnych. Rozwiązanie to gwarantuje szybkie i estetyczne wykonanie połączeń elektrycznych, minimalizując ryzyko błędów montażowych.
- Idealny do instalacji przemysłowych wymagających wielobiegunowych złączek.
- Stosowany w szafach sterowniczych oraz rozdzielnicach.
- Wszechstronne zastosowanie w przemyśle maszynowym, hutniczym, spożywczym i motoryzacyjnym.
Główne zalety wkładu opakowań A16 25-polowego
- Solidna konstrukcja – odporny na uszkodzenia mechaniczne oraz wpływ czynników zewnętrznych, działający w szerokim zakresie temperatur od -40°C do +125°C.
- Wysoka wytrzymałość elektryczna – możliwość pracy pod napięciem do 250V i prądzie do 10A.
- Bezpieczeństwo użytkowania – wysoki stopień ochrony elektrycznej zapewniony dzięki powłoce posrebrzanej oraz odporności na przebicia i zanieczyszczenia (kategorie przepięciowe III według norm EN 60664-1 i EN 60950-1).
- Łatwy montaż – zastosowanie zacisków umożliwia szybkie i pewne podłączenie przewodów o przekrojach od 0,14 do 2,5 mm² (AWG 26-13).
- Uniwersalność – możliwość stosowania z wieloma typami kabli oraz kompatybilność z obudowami i akcesoriami systemów złączy przemysłowych.
- Długowieczność – dzięki wysokiej odporności mechanicznej i elektrycznej, przewidywana liczba cykli wtykowych wynosi minimum 500.
Budowa i materiały
Złącze wykonane jest z wysokogatunkowego mosiądzu oraz izolatora z poliwęglanu wzmacnianego włóknem szklanym (PC GF). Materiały te zapewniają trwałość, a klasa palności UL94 V-0 podnosi poziom bezpieczeństwa przeciwpożarowego.
- Pokrycie styków: posrebrzane – zwiększa niezawodność połączenia.
- Obudowa: odporna na typowe czynniki przemysłowe oraz uszkodzenia mechaniczne.

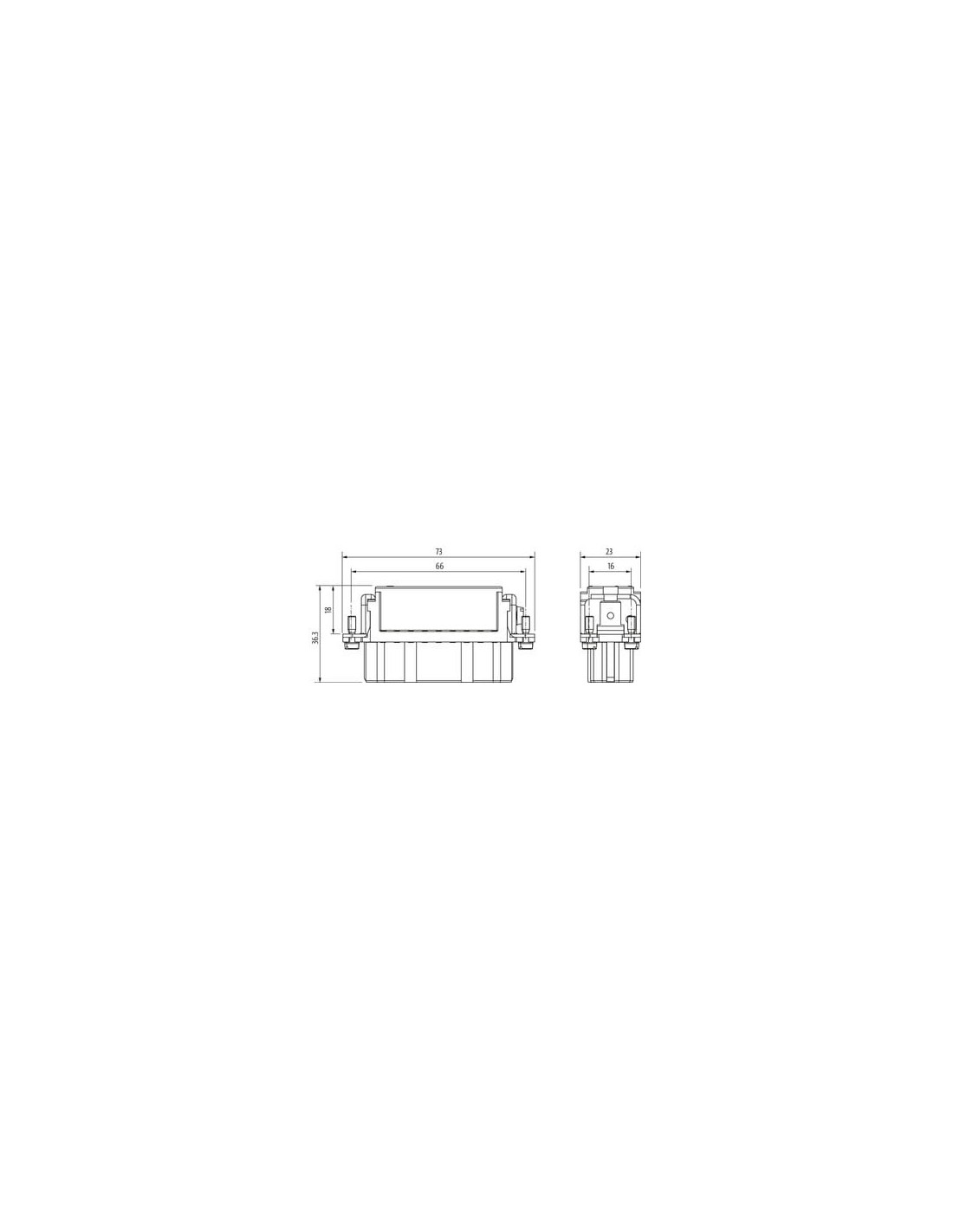

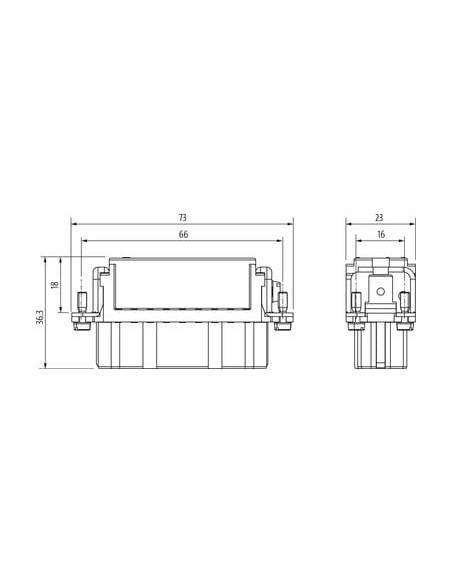

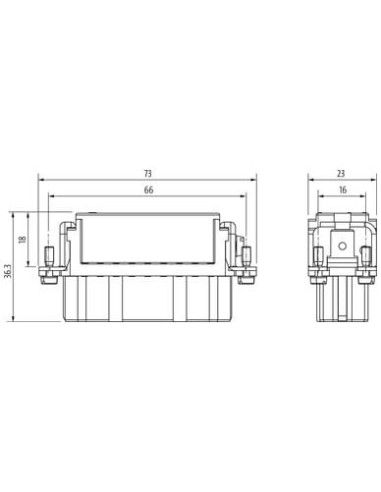

Wymiary i dopasowanie
Wkład A16 cechuje się kompaktowymi wymiarami (wysokość: 36,3 mm, szerokość: 23 mm, głębokość: 73 mm), co umożliwia zastosowanie w ograniczonej przestrzeni szaf sterowniczych i innych urządzeń elektrycznych.
Gdzie znajduje zastosowanie?
- Aplikacje automatyki przemysłowej
- Złącza w szafach sterowniczych i pulpitach operatorskich
- Maszyny przemysłowe, linie montażowe
- Systemy kontroli procesów technologicznych
- Branża energetyczna, kolejowa i transportowa
Wkład opakowań A16 żeński 25-polowy to doskonały wybór dla wymagających instalacji przemysłowych, które potrzebują pewnych, trwałych i bezpiecznych połączeń elektrycznych.
