B16
Ramka
Żeński
dla 4 modułów
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 18 |
| Numer AWG maks. | 10 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Cykle wtykowe elementu zabezpieczającego min. | 20 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów (wtykanie) min. | 300 N |
| Siła trzymania modułów (ciągnięcie) min. | 600 N |
| Siła trzymania styku PE | 250 N |
| Typ ramki | female |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Mosiądz |
| Materiał element bezpieczeństwa | PC GF |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 4 |
| Rozmiar | B16 |
| Wysokość | 36,5 mm |
| Szerokość | 34,4 mm |
| Głębokość | 84,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

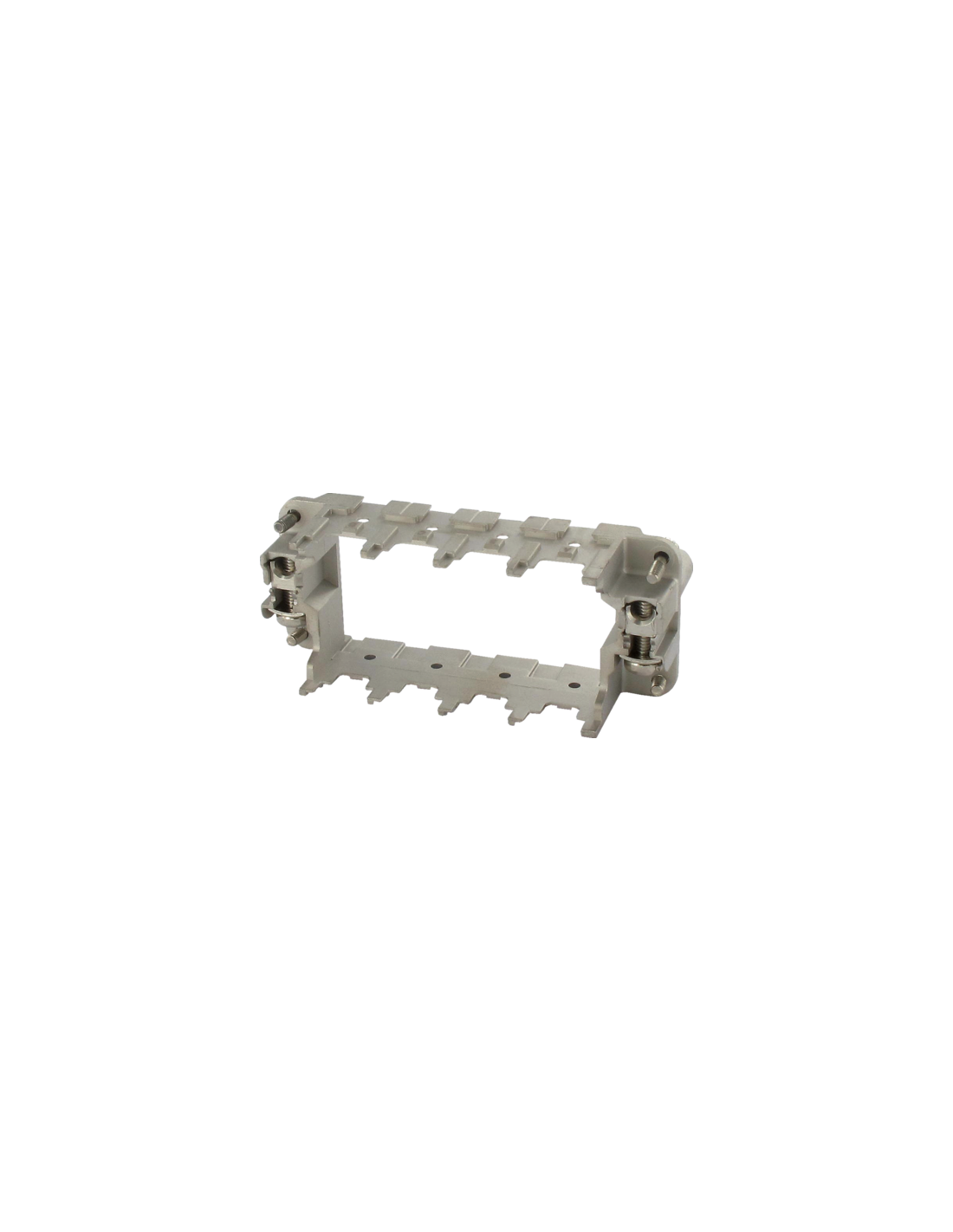

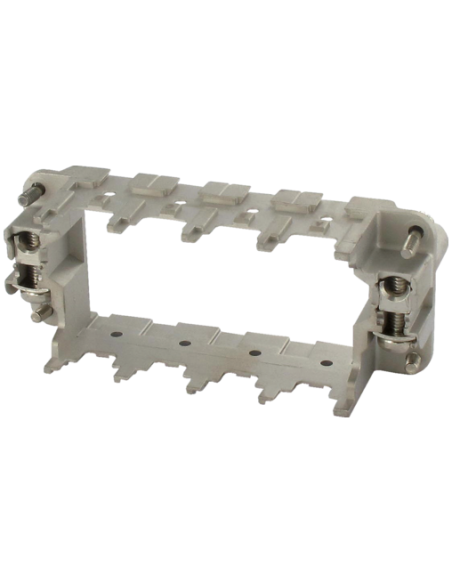

Ramka Modlink Heavy Modular B16 żeńska dla 4 modułów – solidna rama do aplikacji przemysłowych
Ramka Modlink Heavy Modular B16 w wersji żeńskiej, przeznaczona dla 4 modułów, to kluczowy element do budowy niezawodnych i funkcjonalnych połączeń elektrycznych w wymagających warunkach przemysłowych. Odpowiednia konstrukcja oraz materiały wysokiej jakości gwarantują stabilność i wytrzymałość podczas eksploatacji.
Przeznaczenie i możliwości wykorzystania ramki do modułów B16
Produkt dedykowany jest do zastosowań w szafach sterowniczych, systemach automatyki, liniach produkcyjnych oraz instalacjach wymagających modułowych połączeń elektrycznych oraz wysokiej wytrzymałości mechanicznej. Umożliwia zamocowanie do czterech kompatybilnych modułów, co wpływa na elastyczność konfiguracji złączy zgodnie z konkretnymi wymaganiami systemu.
- Elastyczna rozbudowa systemów dzięki możliwości instalacji różnych modułów w jednym uchwycie
- Uniwersalność zastosowania: od maszyn przemysłowych, przez instalacje energetyczne, po urządzenia transmisyjne
- Wysoka odporność mechaniczna – konstrukcja z cynkowego odlewu ciśnieniowego
- Bezpieczeństwo użytkowania dzięki spełnieniu norm UL94 V-0 oraz trwałym połączeniom śrubowym
Budowa ramki Modlink Heavy Modular B16
Ramka wykonana jest z wytrzymałego cynkowego odlewu ciśnieniowego, a jej powłoka jest pokryta niklem, co skutecznie zabezpiecza przed korozją i działaniem niekorzystnych warunków środowiskowych. Różne elementy ramki, takie jak styki czy elementy bezpieczeństwa, produkowane są z solidnych materiałów (mosiądz, PC GF), zapewniając wysoką trwałość oraz niezawodność podczas intensywnej eksploatacji.
Typowe zalety użytkowania ramki B16 70MH-RF04B-0000000
- Łatwy montaż i obsługa – intuicyjna konstrukcja umożliwia szybką instalację modułów
- Doskonałe parametry wytrzymałościowe: wysoka siła trzymania modułów oraz styku PE
- Odpowiednia do pracy w szerokim zakresie temperatur (od -40°C do +125°C)
- Kompatybilność z szeroką gamą komponentów modułowych
- Spełnienie wymogów nowoczesnych instalacji przemysłowych

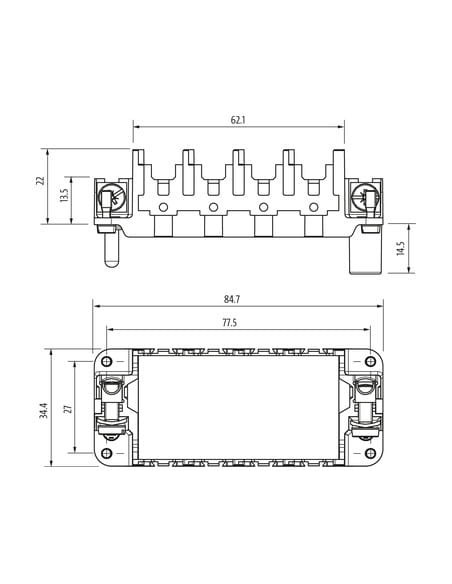

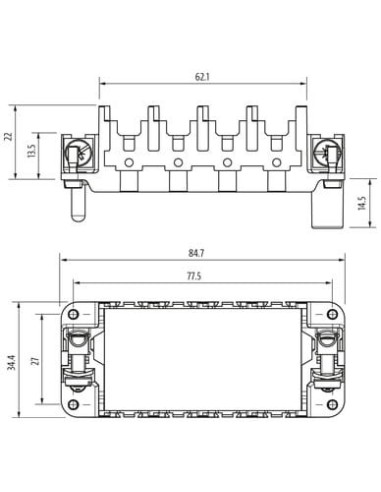

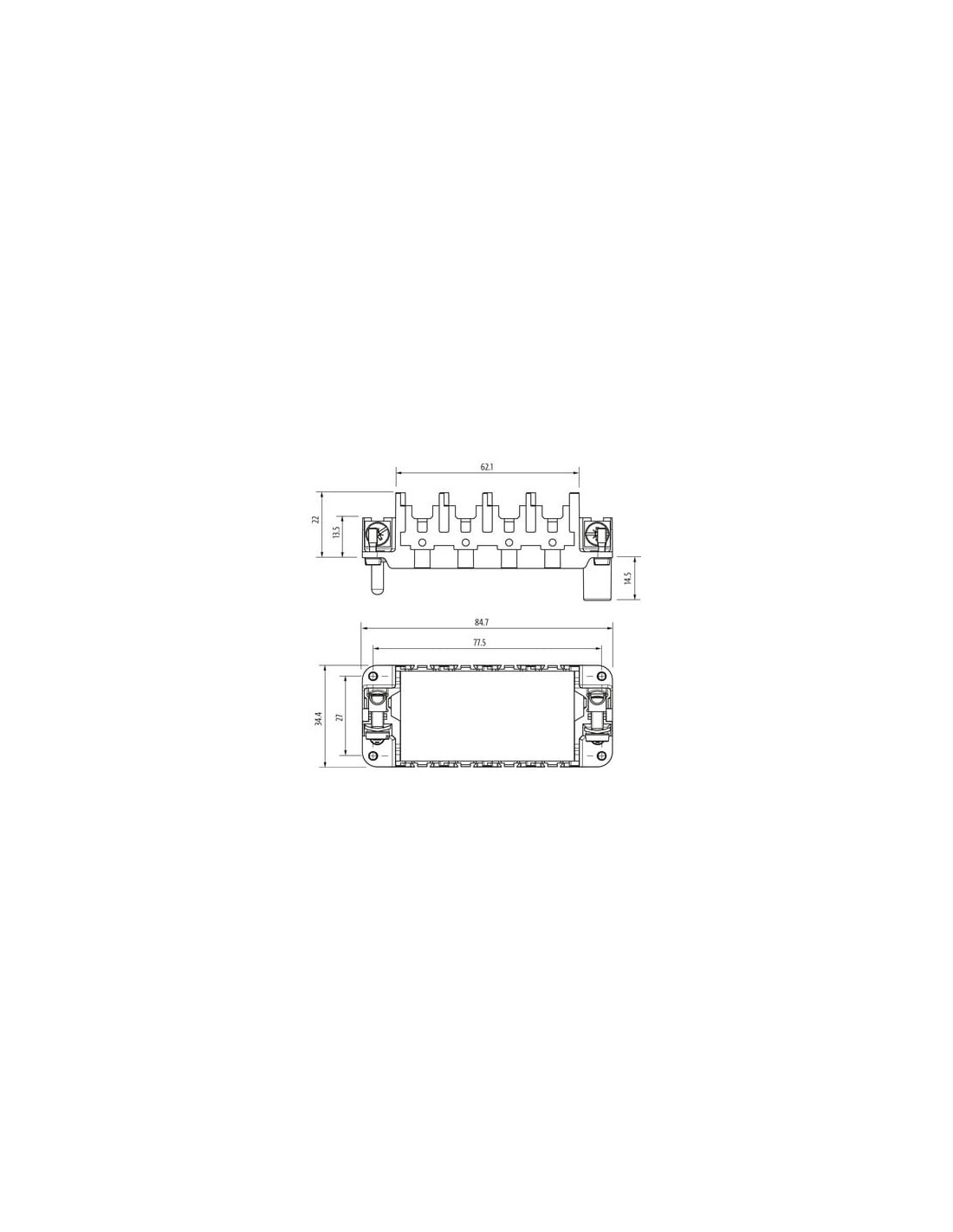

Wymiary i ergonomia montażu ramki modularnej
Wyposażona w cztery miejsca modułowe, ramka B16 posiada wymiary: szerokość 34,4 mm, głębokość 84,7 mm oraz wysokość 36,5 mm. Dzięki kompaktowej budowie możliwy jest montaż w ograniczonych przestrzeniach przemysłowych, zachowując jednocześnie łatwość instalacji i serwisowania systemów połączeniowych.
