B10
Osłonka
Podwójna dźwignia blokująca
Boczne odejście kablowe
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

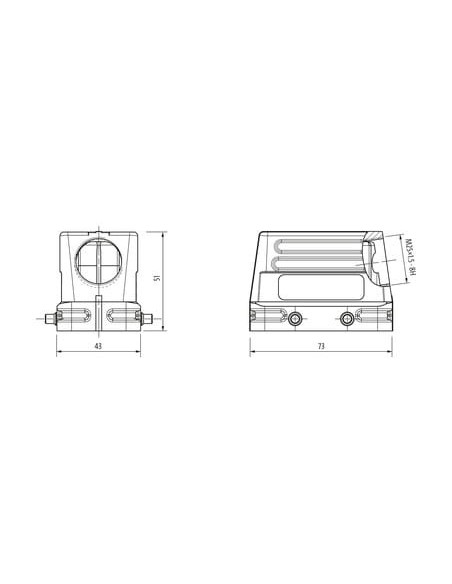

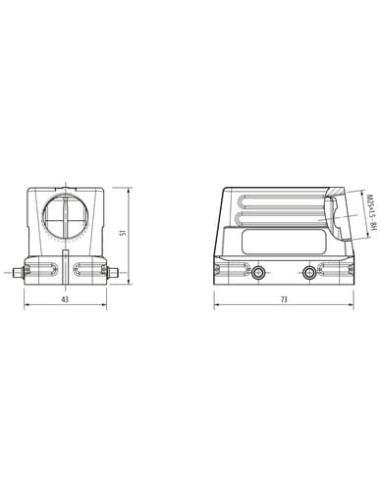

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 51 mm |
| Szerokość | 43 mm |
| Głębokość | 73 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

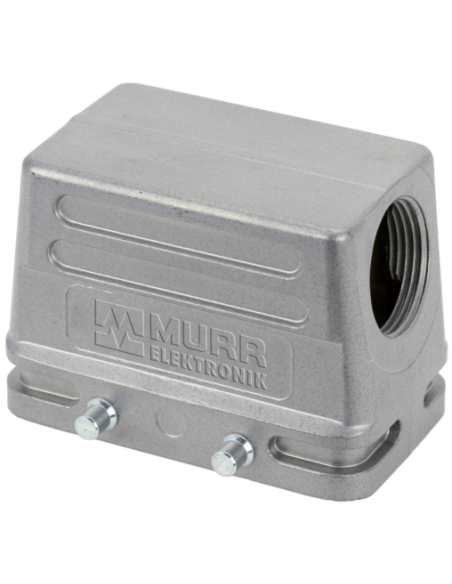

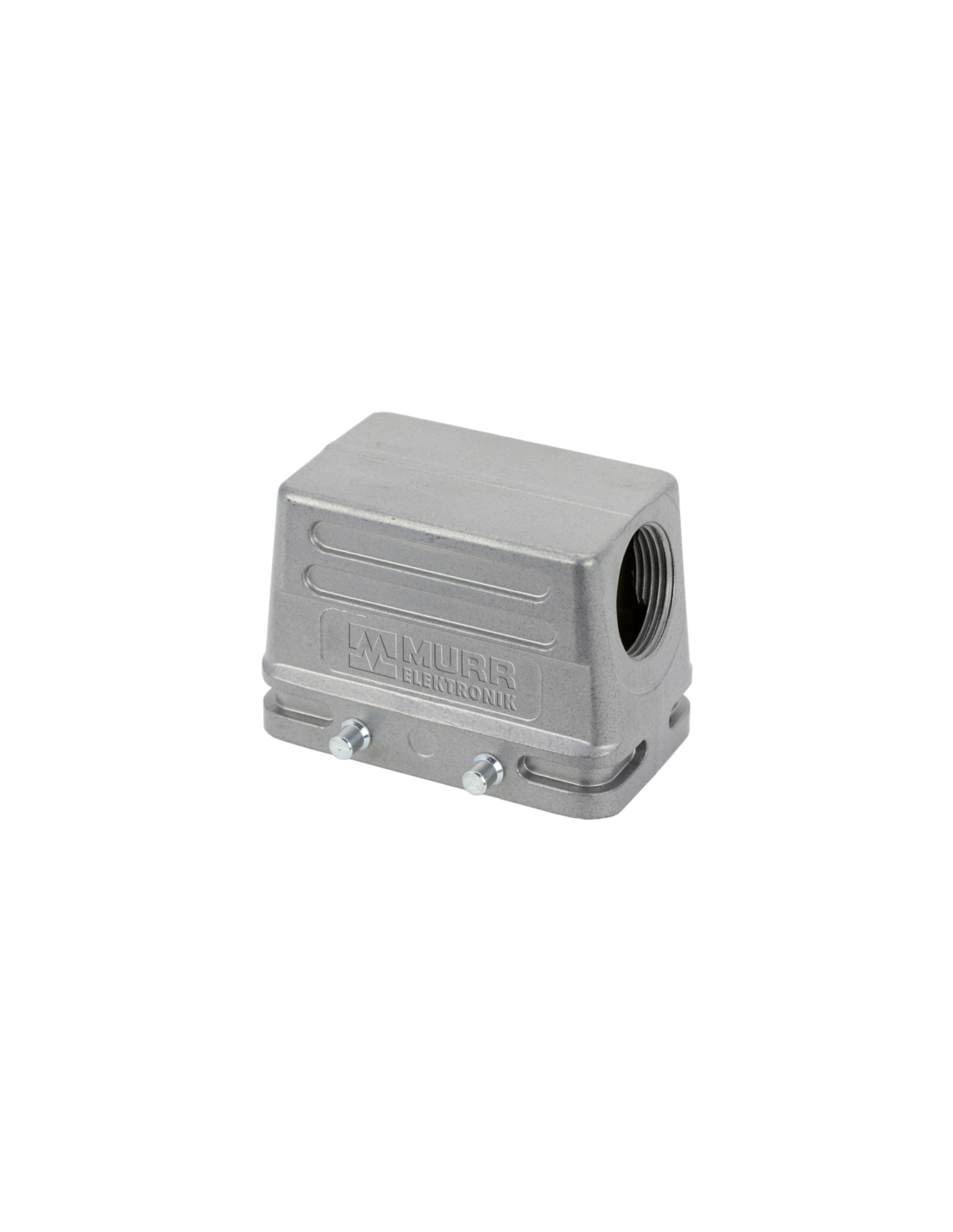

Obudowa Modlink Heavy B10, niski profil, IP65 – wytrzymała ochrona dla przemysłowych połączeń
Obudowa Modlink Heavy B10 to solidne rozwiązanie przeznaczone do zastosowań przemysłowych, w których istotny jest wysoki stopień ochrony oraz niezawodność. Model o kodzie 70MH-GTENQ-A02C000 wyróżnia się niskim profilem oraz stopniem ochrony IP65, zapewniając skuteczne zabezpieczenie elementów elektrycznych, sterowniczych i sygnałowych w trudnych warunkach eksploatacyjnych.
Wytrzymała konstrukcja i skuteczna ochrona w każdej aplikacji
Obudowa wykonana z aluminiowego odlewu ciśnieniowego gwarantuje zarówno lekkość, jak i wysoką odporność mechaniczną, co chroni komponenty przed uszkodzeniami. Malowanie proszkowe podnosi odporność na korozję, a zastosowana stalowa blokada galwanizowana zapewnia trwałe i bezpieczne zamknięcie. Konstrukcja z podwójną dźwignią blokującą pozwala na bezpieczne, szybkie i wygodne zamykanie oraz otwieranie obudowy nawet w środowiskach o podwyższonej wilgotności czy zapyleniu.
Najważniejsze zalety obudowy Modlink Heavy B10 IP65
- Ochrona klasy IP65 – zabezpieczenie przed kurzem i strugami wody
- Odporność na ekstremalne temperatury – zakres roboczy od -40°C do +100°C
- Boczny wylot kablowy i gwint M25 umożliwiają stosowanie szerokiej gamy wtyków i dławików
- Kompatybilność z komponentami Murrelektronik
- Szybki montaż dzięki intuicyjnemu systemowi blokad
- Kompaktowe wymiary (51 x 43 x 73 mm), pozwalające na zastosowanie w miejscach o ograniczonej przestrzeni
Zastosowanie i możliwości wykorzystania
Obudowa Modlink Heavy B10 znajduje zastosowanie w wielu gałęziach przemysłu, szczególnie tam, gdzie wymagana jest niezawodna ochrona połączeń elektrycznych. Idealnie sprawdza się w:
- automatyce przemysłowej, instalacjach maszyn oraz liniach produkcyjnych
- systemach sterowania i rozdzielniach elektrycznych
- instalacjach na zewnątrz oraz w obiektach o podwyższonej wilgotności lub zapyleniu
- aplikacjach wymagających szybkiego, łatwego podłączania oraz częstego serwisowania połączeń
Dzięki wysokiej odporności na czynniki zewnętrzne, obudowa B10 stanowi pewny wybór do realizacji połączeń, które muszą być trwałe i bezpieczne przez długi czas eksploatacji.
Parametry zapewniające trwałość oraz wygodę użytkowania
Obudowa Modlink Heavy B10 została zaprojektowana z myślą o maksymalnej żywotności (minimum 500 cykli wtykowych) oraz łatwym montażu. Odpowiednia do przemysłowych złączy wielopinowych, stanowi doskonałą bazę do budowy szaf sterowniczych, pulpitów kontrolnych oraz innych rozwiązań, gdzie liczy się bezpieczeństwo i trwałość połączeń.
