B24
Obudowa montażowa
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Instalowanie | Podłączanie
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montażowa |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 28,5 mm |
| Szerokość | 43 mm |
| Głębokość | 140 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

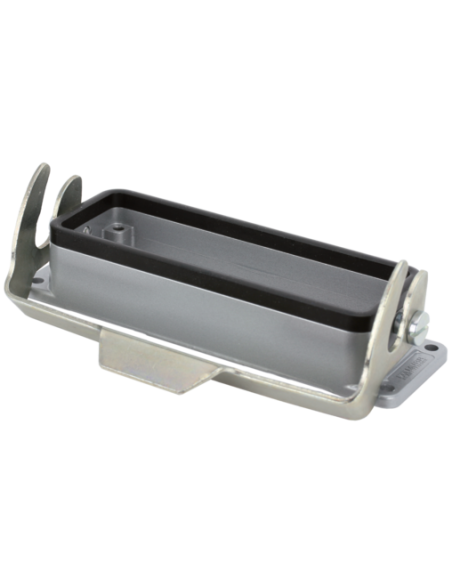

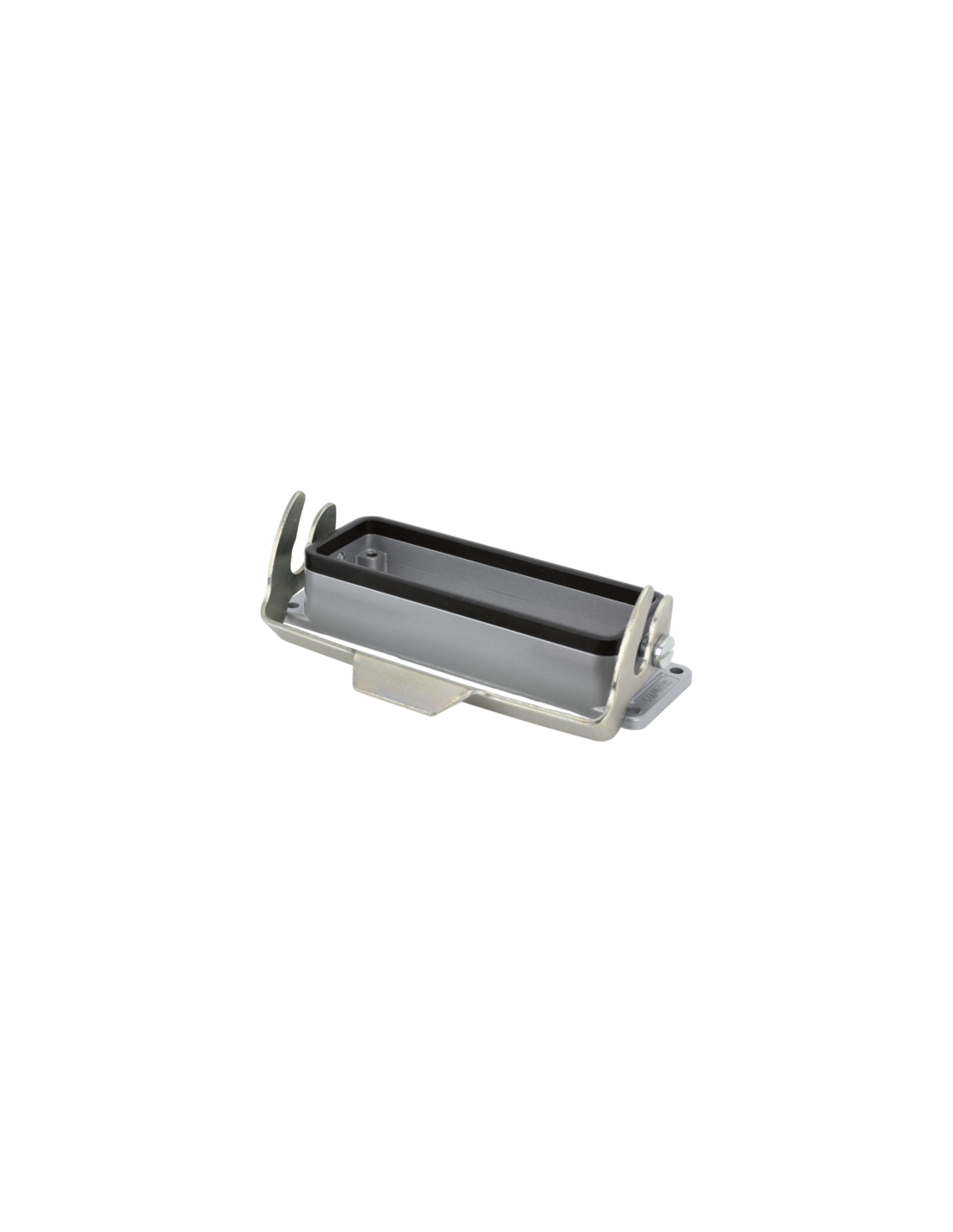

Obudowa złącza Modlink Heavy B24 IP65 – wytrzymałość i bezpieczeństwo połączeń przemysłowych
Obudowa złącza Modlink Heavy B24 IP65 (kod produktu: 70MH-GAGNL-B000000) to rozwiązanie przeznaczone do wymagających zastosowań przemysłowych, w których kluczowe są niezawodność, wytrzymałość mechaniczna oraz ochrona przed czynnikami zewnętrznymi. Obudowa dedykowana do systemów złącz przemysłowych B24 stanowi solidną bazę dla instalacji elektrycznych oraz automatyki przemysłowej.
Wytrzymała i odporna konstrukcja – aluminiowy odlew ciśnieniowy
Obudowa została wykonana z aluminiowego odlewu ciśnieniowego, co zapewnia wysoką odporność na uszkodzenia mechaniczne oraz korozję. Malowanie proszkowe zwiększa trwałość powierzchni w obliczu działania czynników chemicznych i atmosferycznych, dzięki czemu obudowa sprawdza się w trudnych warunkach przemysłowych.
Ochrona na poziomie IP65 – bezpieczeństwo w ciężkich warunkach
Dzięki stopniowi ochrony IP65 zgodnemu z normą EN IEC 60529, obudowa doskonale chroni złącze przed pyłem oraz strumieniem wody z dowolnego kierunku. Pozwala to na pracę zarówno w hali produkcyjnej, jak i w warunkach zewnętrznych, chroniąc elementy elektryczne przed wilgocią i zabrudzeniami.
- Przystosowana do pracy w szerokim zakresie temperatur od -40°C do +100°C
- NBR – uszczelka gwarantująca szczelność i dodatkową ochronę złącza
- Galwanizowana blokada zapewniająca trwałość mechanizmu zamykania
- Pojedyncza dźwignia zamykająca ułatwiająca szybki i pewny montaż
- Stalowe elementy blokujące – odporność na zużycie w cyklicznym użytkowaniu (min. 500 cykli wtykowych)
Typowe zastosowania i możliwości wykorzystania obudowy Modlink Heavy B24
Obudowa montażowa Modlink Heavy B24 przeznaczona jest do instalacji rozdzielczych, automatyki przemysłowej, systemów sterowania maszyn, a także w aplikacjach, gdzie wymagane jest niezawodne i odporne na warunki zewnętrzne połączenie elektryczne.
- Budowa maszyn i linii produkcyjnych
- Infrastruktura elektryczna i automatyka
- Przemysł spożywczy, chemiczny, motoryzacyjny
- Stacje rozdzielcze i pulpity sterownicze
- Systemy przesyłu energii i sygnałów w środowiskach wymagających zwiększonej szczelności

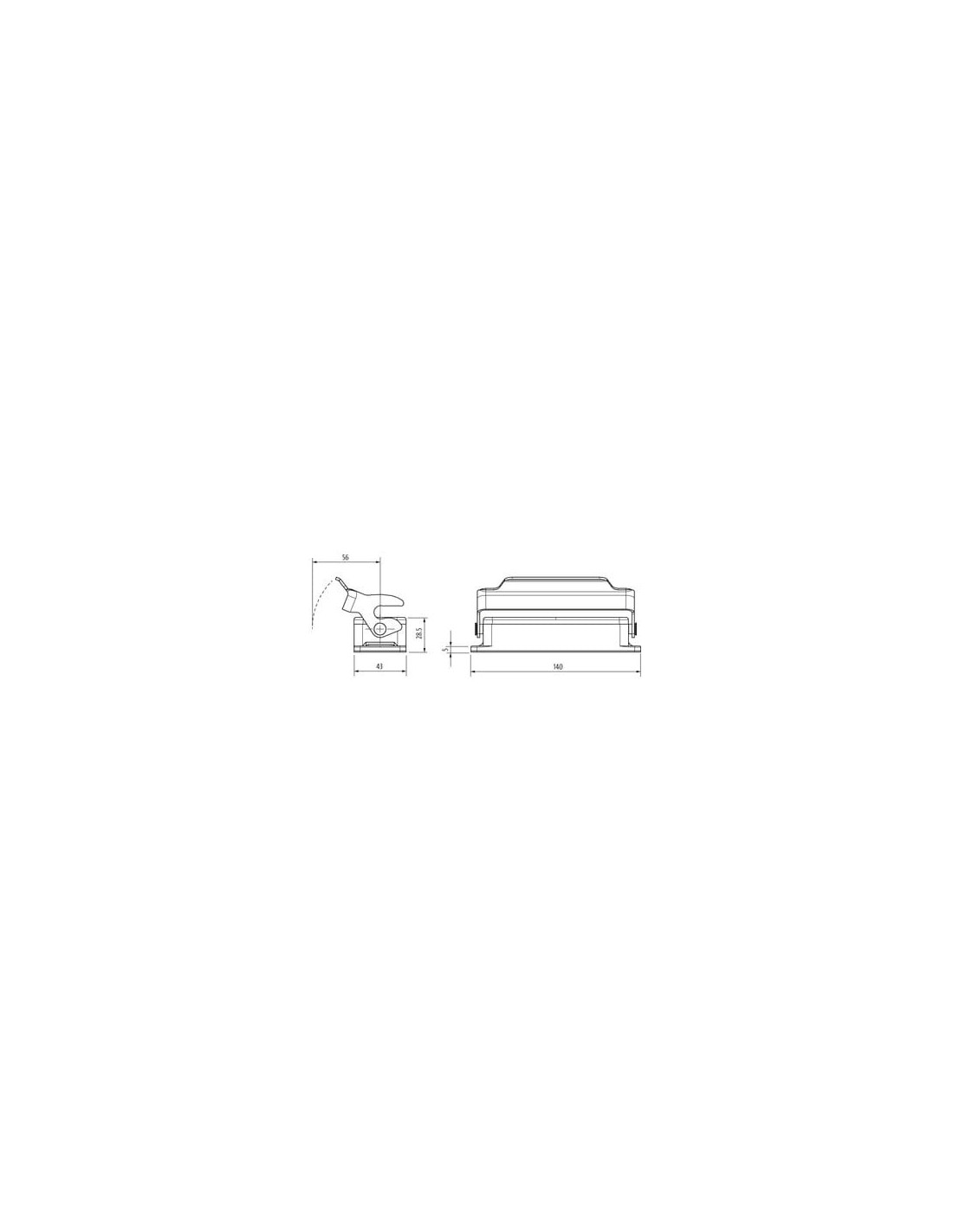

Kompaktowe wymiary i prostota montażu

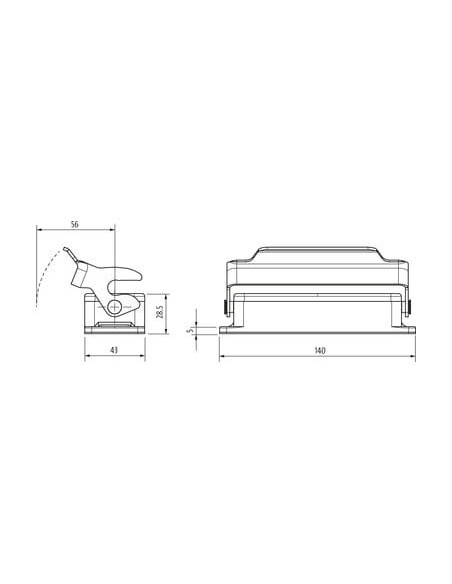

Wymiary obudowy (wysokość 28,5 mm, szerokość 43 mm, głębokość 140 mm) czynią ją uniwersalnym rozwiązaniem do montażu w różnych typach szaf sterowniczych i urządzeń. Prosta konstrukcja oraz solidny mechanizm zamykania zapewniają pewność instalacji i oszczędność czasu przy montażu i konserwacji.
Obudowa złącza Modlink Heavy B24 IP65 to gwarancja trwałości, odporności i łatwości użytkowania w najbardziej wymagających środowiskach przemysłowych.
