Dostępny
Męski
2-piny
Połączenie śrubowe osiowe
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Połączenie śrubowe dla przewodów elastycznych
Potrzebny zacisk 70MH-ZZ100-0000000 (4×)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 1000 V |
| Napięcie robocze DC | 1000 V |
| Prąd roboczy | 100 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 10 mm² |
| Przekrój przyłącza maks. | 35 mm² |
| Numer AWG min. | 8 |
| Numer AWG maks. | 2 |
Instalowanie | Podłączanie
| Długość przycięcia | 13 mm |
| Średnica izolacji żył min. | 11,4 mm |
| Connection information | Połączenie śrubowe osiowe |
| Moment obrotowy | (10...16 mm²); 7 Nm (25 mm²); 8 Nm (35 mm²) |
| Moment obrotowy | 6 Nm |
| Gender | male |
| Rozwartość klucza | SW4 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Wysokość | 49 mm |
| Szerokość | 34,1 mm |
| Głębokość | 29,3 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

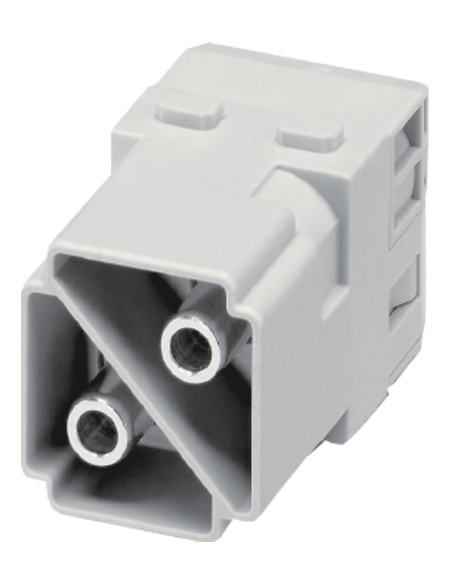

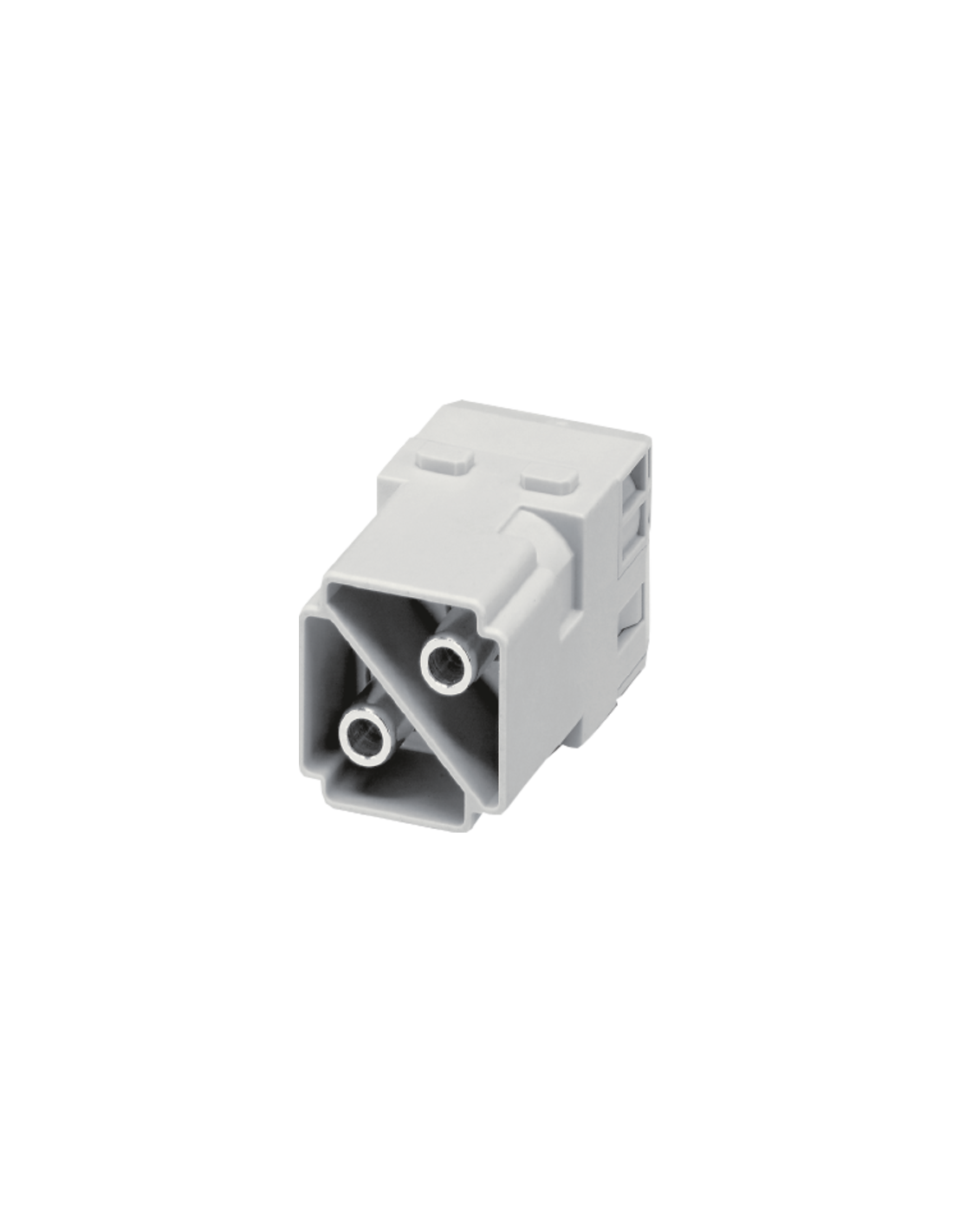

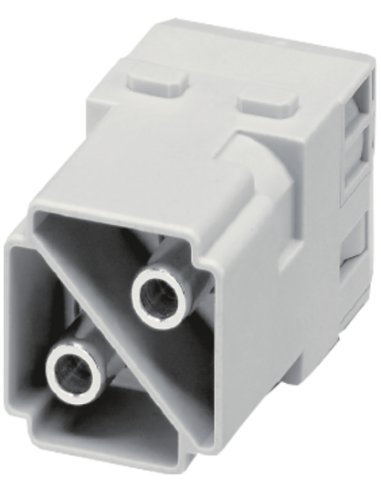

Moduł męski 2-biegunowy 70MH-MAB2A-0020704 – niezawodne połączenie elektryczne
Moduł męski 2-biegunowy 70MH-MAB2A-0020704 to wysokiej jakości komponent, przeznaczony do bezpiecznego, trwałego i wydajnego połączenia elektrycznego w szerokim zakresie aplikacji przemysłowych i automatyki. Produkt posiada dwa piny oraz wygodne, osiowe połączenie śrubowe, zapewniające stabilny montaż przewodów oraz pewność działania, nawet w wymagających warunkach pracy.
Zalety modułu męskiego 2-biegunowego dla przemysłu i automatyki
- Wysoka wydajność przekazywania prądu – dopuszczalne napięcie robocze AC i DC do 1000 V oraz maksymalny prąd roboczy 100 A.
- Niezawodność i bezpieczeństwo – kategoria przepięcia III (EN 60950-1), stopień zanieczyszczenia 3 oraz znamionowy pik napięciowy 8 kV.
- Wytrzymałość mechaniczna – możliwość wykonania co najmniej 500 cykli wtykowych.
- Łatwy montaż dzięki osiowemu połączeniu śrubowemu, przeznaczonemu dla przewodów o przekrojach od 10 mm² do 35 mm² (AWG 8–2).
- Odporność na temperatury – zakres pracy od -40 °C do +125 °C, co umożliwia zastosowanie w trudnych warunkach środowiskowych.
- Trwałość materiałowa – obudowa wykonana z trwałego poliwęglanu (PC), styki posrebrzane i z mosiądzu, klasa palności UL94 V-0.

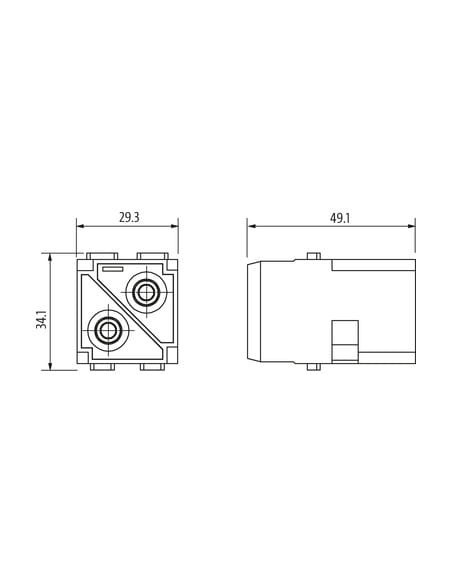

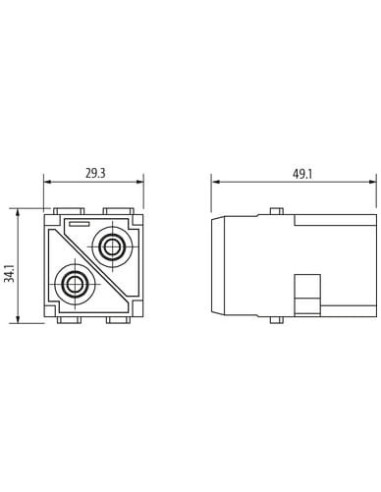

- Kompaktowe wymiary – szerokość 34,1 mm, głębokość 29,3 mm, wysokość 49,1 mm, co umożliwia montaż nawet w niewielkich przestrzeniach.
Zastosowanie modułu męskiego 2-biegunowego 70MH-MAB2A-0020704
Moduły męskie 2-biegunowe tego typu są szeroko wykorzystywane w systemach automatyki przemysłowej, rozdzielnicach zasilających, maszynach produkcyjnych, urządzeniach transportowych, a także w instalacjach, które wymagają szybkiego i pewnego rozłączania linii zasilających. Doskonale sprawdzają się tam, gdzie konieczna jest pewność połączenia, wysoka obciążalność prądowa oraz odporność na warunki środowiskowe.
Produkt jest przystosowany do elastycznych przewodów, a dzięki solidnej konstrukcji śrubowej zapewnia stabilność oraz minimalizuje ryzyko utraty styku podczas intensywnej eksploatacji.
Najważniejsze informacje techniczne i montażowe
- 2-biegunowy, modułowy męski konektor
- Osiowe połączenie śrubowe dla przewodów elastycznych
- Maksymalny przekrój przewodu: 35 mm²
- Minimalny przekrój przewodu: 10 mm²
- Obsługa przewodów AWG 8–2
- Zalecany zacisk: 70MH-ZZ100-0000000 (4 sztuki)
Moduł męski 2-biegunowy 70MH-MAB2A-0020704 to praktyczne rozwiązanie dla wymagających instalacji elektrycznych, które stawiają na niezawodność, prostotę montażu i wszechstronność zastosowań.
