Żeński
1-pin
Połączenie śrubowe osiowe
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Połączenie śrubowe dla przewodów elastycznych
Potrzebny zacisk 70MH-ZZ100-0000000 (4×)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 1000 V |
| Napięcie robocze DC | 1000 V |
| Prąd roboczy | 200 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 25 mm² |
| Przekrój przyłącza maks. | 70 mm² |
| Numer AWG min. | 3 |
| Numer AWG maks. | 0 |
Instalowanie | Podłączanie
| Długość przycięcia | 16 mm |
| Średnica izolacji żył zmienna maks. | max. 12 mm (25 mm²); 16 mm (40 mm²) |
| Connection information | Połączenie śrubowe osiowe |
| Moment obrotowy | (25...35 mm²); 9 Nm (50 mm²); 10 Nm (70 mm²) |
| Moment obrotowy | 8 Nm |
| Gender | female |
| Rozwartość klucza | SW5 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 1 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
| Materiał styk | Mosiądz |

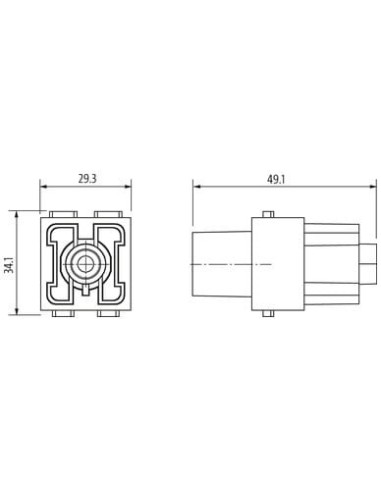

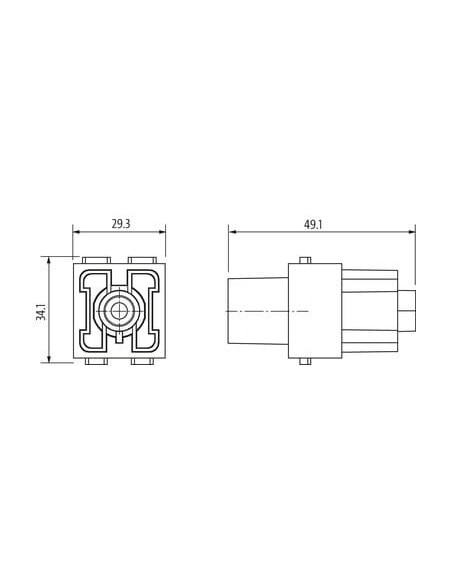

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Wysokość | 35 mm |
| Szerokość | 30,3 mm |
| Głębokość | 29,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

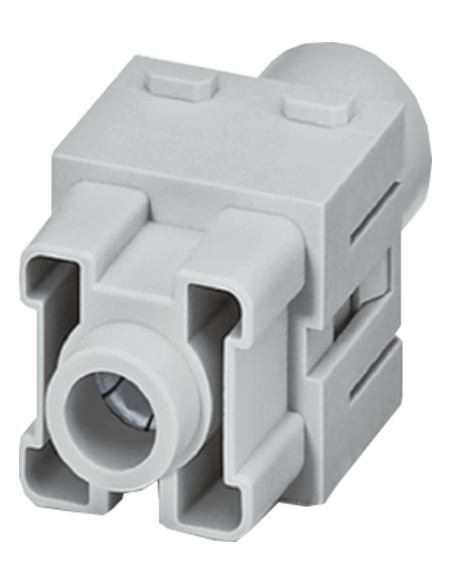

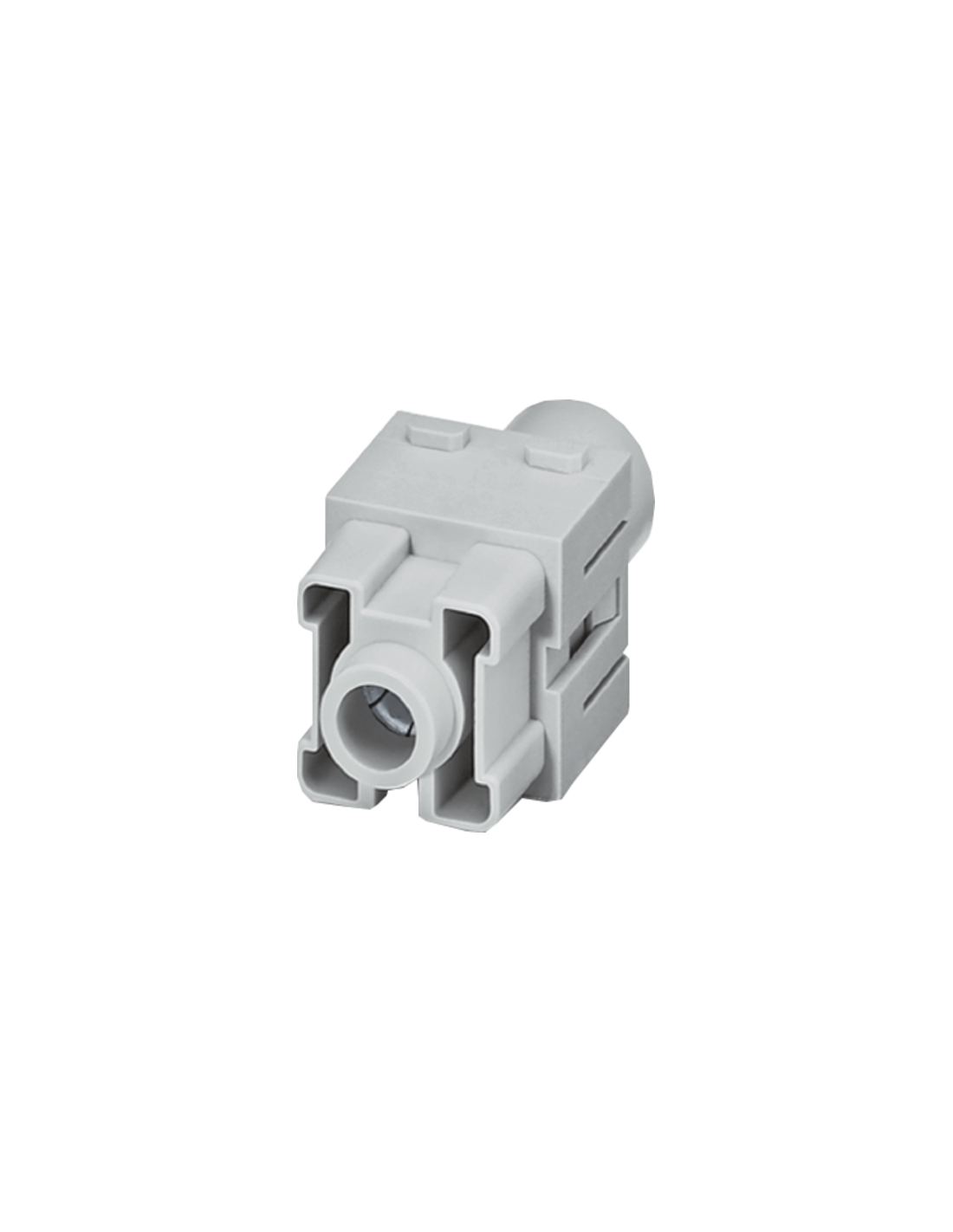

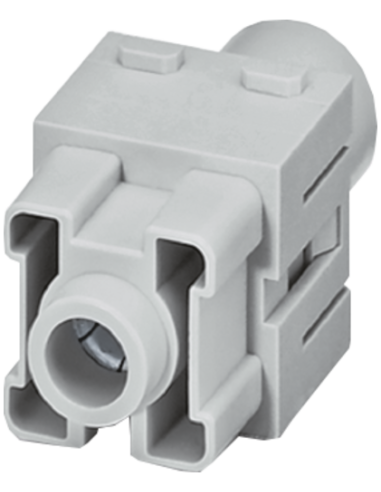

Moduł żeński 1-biegunowy 70MH-MAC2A-0010707 – Solidne i uniwersalne połączenie elektryczne
Moduł żeński 1-biegunowy o oznaczeniu 70MH-MAC2A-0010707 to wysokiej klasy, profesjonalny element przeznaczony do tworzenia niezawodnych połączeń elektrycznych w instalacjach przemysłowych i energetycznych. Dzięki zastosowaniu wytrzymałych materiałów, takich jak posrebrzany mosiądz, oraz obudowie z tworzywa PC o klasie niepalności UL94 V-0, moduł gwarantuje odporność na trudne warunki pracy oraz długą żywotność.
Możliwości zastosowań modułu 1-biegunowego 70MH-MAC2A-0010707
Moduł 1-biegunowy sprawdzi się wszędzie tam, gdzie wymagane jest bezpieczne i trwałe połączenie przewodów o dużym przekroju w aplikacjach wymagających obsługi wysokich napięć i prądów. Jest doskonałym wyborem w:
- szafach sterowniczych w automatyce przemysłowej,
- systemach rozdzielczych i instalacjach energetycznych,
- infrastrukturze zasilania maszyn i urządzeń przemysłowych,
- aplikacjach wymagających pewnych połączeń przewodów elastycznych.
Najważniejsze zalety i cechy funkcjonalne modułu żeńskiego
- Bezpieczne połączenie śrubowe osiowe umożliwia szybki montaż przewodów o przekroju od 25 do 70 mm² oraz zapewnia dużą siłę docisku, co gwarantuje stabilność elektryczną i mechaniczną.
- Duża wytrzymałość prądowa do 200 A oraz możliwość pracy przy napięciach do 1000 V AC/DC.
- Podwyższona odporność mechaniczna oraz klasa ochrony przed zanieczyszczeniem (stopień 3) gwarantują długą i bezawaryjną eksploatację nawet w trudnych warunkach przemysłowych.
- Obudowa z tworzywa zgodnego z normą UL94 V-0 zapewnia wysoki poziom bezpieczeństwa w zakresie niepalności materiału.
- Przystosowanie do intensywnego użytkowania – przewidziane minimum 500 cykli wtykowych.
Typowe wykorzystanie oraz kompatybilność
Moduł 1-biegunowy zaprojektowany jest z myślą o zastosowaniach w rozbudowanych systemach modułowych. Dzięki szerokiemu zakresowi obsługiwanych przekrojów przewodów jest szczególnie rekomendowany do instalacji, w których konieczna jest elastyczność oraz możliwość szybkiego dopasowania do specyficznych wymagań połączeniowych.
Element 70MH-MAC2A-0010707 jest polecany do współpracy z zaciskiem 70MH-ZZ100-0000000, co dodatkowo zwiększa bezpieczeństwo i stabilność instalacji. Odporny na szeroki zakres temperatur roboczych (-40 °C do +125 °C), niezawodnie sprawdzi się zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
Moduł żeński 1-pinowy jest kluczowym komponentem wszędzie tam, gdzie istotne są: niezawodność połączenia, elastyczność doboru przewodów oraz bezpieczeństwo pracy nawet w trudnych środowiskach przemysłowych.
