B10
Żeński
10-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 85 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 35,6 mm |
| Szerokość | 33,9 mm |
| Głębokość | 63,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

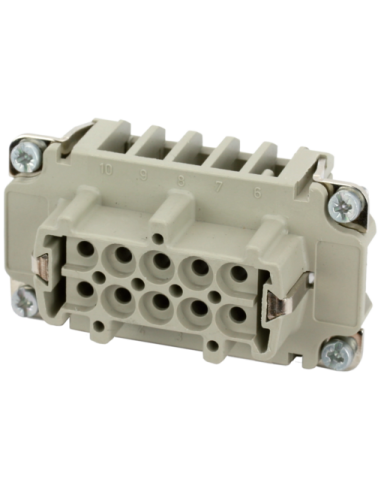

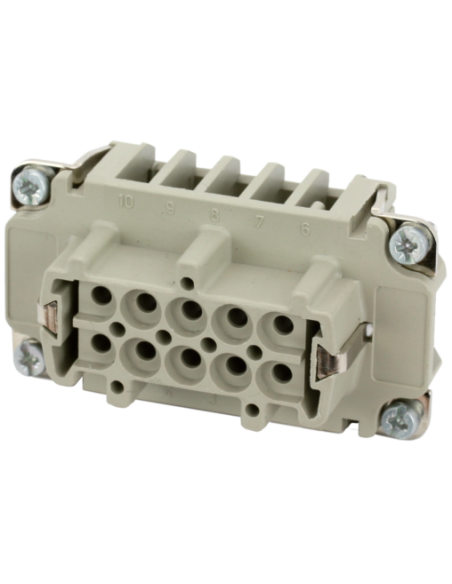

Złącze przemysłowe B10 żeńskie 10-biegunowe – niezawodność i uniwersalność w instalacjach elektrycznych
Złącze B10 żeńskie 10-biegunowe o kodzie 70MH-EB010-EC03020 to wytrzymały komponent zaprojektowany z myślą o wymagających aplikacjach przemysłowych, gdzie niezbędna jest wysoka niezawodność oraz bezpieczne połączenie elektryczne. Złącze posiada zaciskowy typ połączenia, co znacznie ułatwia montaż i demontaż przewodów bez użycia specjalistycznych narzędzi.
Zalety złącza B10 – bezpieczeństwo i trwałość
Złącze wyróżnia się wysoką odpornością na warunki środowiskowe oraz doskonałymi parametrami mechanicznymi i elektrycznymi. Zapewnia bezpieczne funkcjonowanie w aplikacjach o napięciu roboczym do 500 V i natężeniu 16 A. Solidna konstrukcja oraz zastosowanie materiałów wysokiej jakości, takich jak mosiądz i PA GF, gwarantują długą żywotność, nawet w intensywnie eksploatowanych instalacjach.
- 10 torów plus PE (uziemienie) – umożliwia podłączenie wielu przewodów jednocześnie
- Odporność na wysokie temperatury – zakres pracy od -40°C do 125°C
- Wysoka siła trzymania – zapewnia bezpieczne i stabilne połączenie
- Zgodność z normami IEC oraz EN – gwarancja jakości i bezpieczeństwa
- Duża odporność na przepięcia (6 kV) oraz wysoka klasa palności UL94 V-0
- Wysoka odporność na zanieczyszczenia – stopień zanieczyszczenia 3

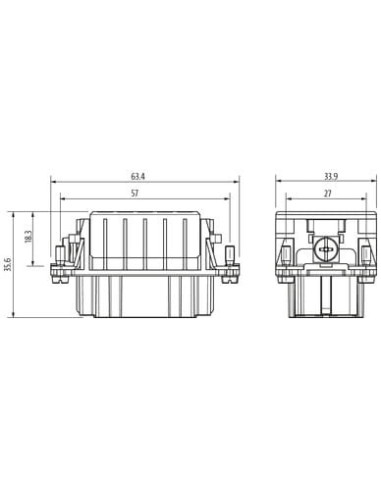

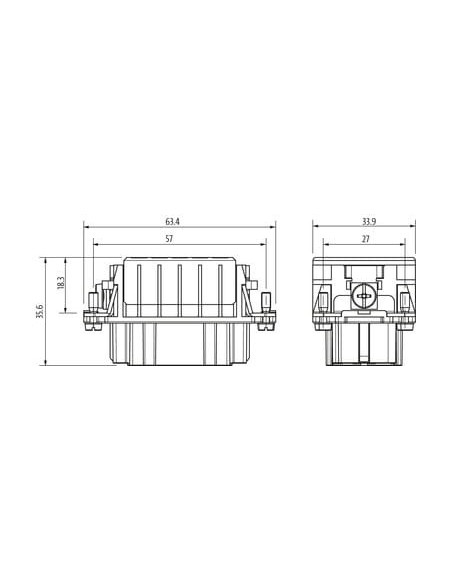

Budowa i wymiary złącza przemysłowego B10
Obudowa złącza B10 zapewnia kompaktowość przy zachowaniu wysokiej wytrzymałości mechanicznej. Dzięki swoim wymiarom (63,4 mm długości, 33,9 mm szerokości, 35,6 mm wysokości) złącze sprawdza się zarówno w szafach sterowniczych, jak i w maszynach przemysłowych, gdzie przestrzeń jest ograniczona.
Typowe zastosowania złącza B10 żeńskiego
Złącze B10 żeńskie 10-biegunowe jest szeroko stosowane w sektorze automatyki przemysłowej, w maszynach produkcyjnych, systemach sterowania, rozdzielnicach elektrycznych oraz instalacjach technologicznych, gdzie wymagane jest szybkie, pewne oraz wielotorowe połączenie.
- Automatyka i robotyka przemysłowa
- Wyposażenie linii produkcyjnych
- Skrzynki rozdzielcze i szafy sterownicze
- Instalacje technologiczne w przemyśle
- Budowa maszyn i urządzeń
Wszechstronność i łatwość instalacji
Złącze B10 jest kompatybilne z szerokim zakresem przekrojów przewodów (od 0,14 mm² do 4 mm²), co zapewnia elastyczność podczas projektowania i wykonywania instalacji elektrycznych. Zaciskowy sposób podłączenia gwarantuje szybkość oraz bezpieczeństwo montażu, a także umożliwia wielokrotne użycie złącza (minimum 500 cykli łączeniowych).
Dzięki swoim solidnym parametrom oraz uniwersalności złącze B10 stanowi niezawodne rozwiązanie do różnych zastosowań przemysłowych, zapewniając trwałość, bezpieczeństwo oraz prostotę obsługi.
