Dostępny
B24
Żeński
46-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,8 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 46 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 250 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

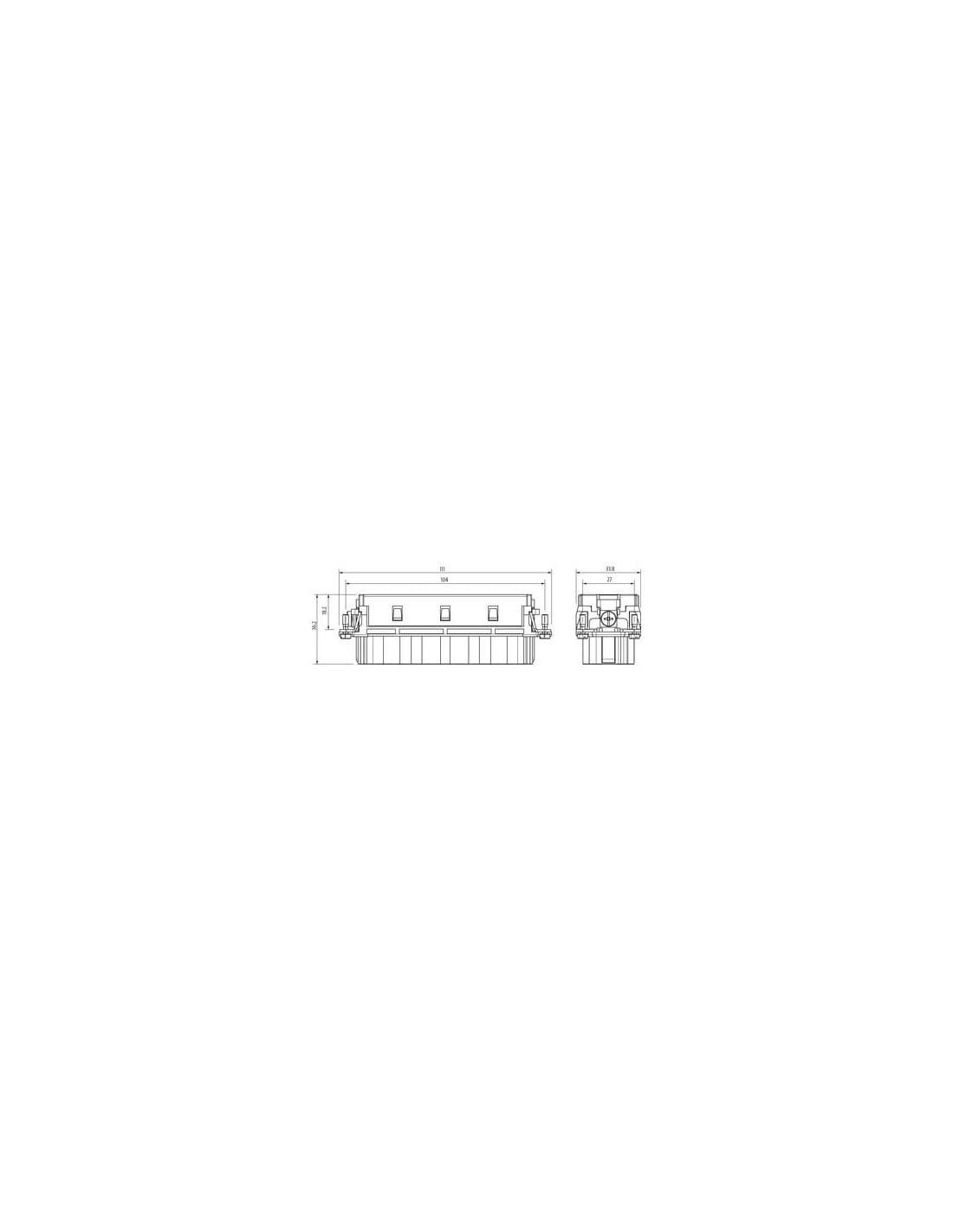

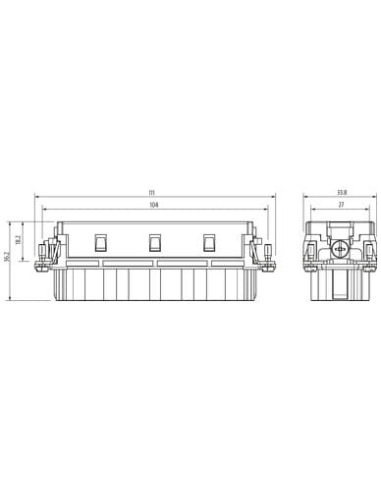

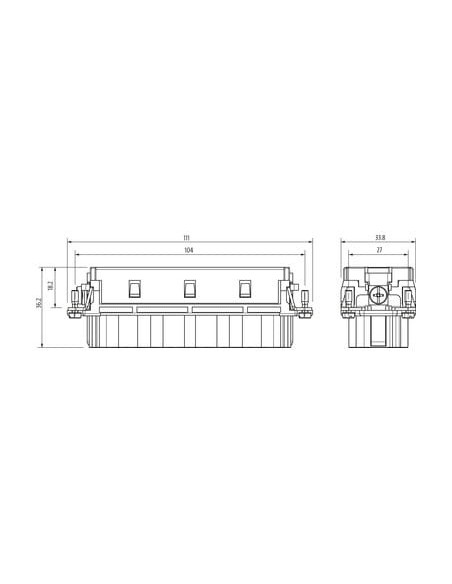

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 36,2 mm |
| Szerokość | 33,8 mm |
| Głębokość | 111 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |
Wkład złączny Modlink Heavy B24 46-polowy żeński – profesjonalne rozwiązanie dla wymagających aplikacji

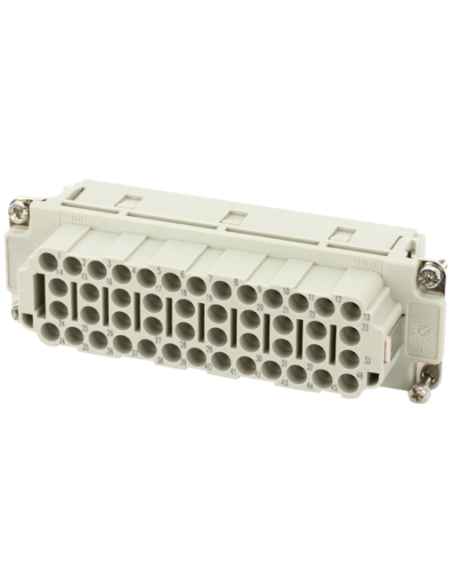

Wkład Modlink Heavy B24 żeński 46-polowy (kod: 70MH-EB046-GC03020) to zaawansowany element systemu połączeń przemysłowych, stworzony z myślą o niezawodności oraz maksymalnej wydajności w trudnych warunkach. Jego konstrukcja umożliwia zastosowanie w rozbudowanych układach automatyki, liniach produkcyjnych, maszynach przemysłowych oraz instalacjach, gdzie kluczowe są liczba połączeń, trwałość oraz bezpieczeństwo przesyłu sygnałów i zasilania.
Przemysłowe złącze elektryczne B24 – wysoka jakość wykonania
Złącze B24 w wersji 46-polowej zostało wyposażone w żeńskie styki o podwyższonej odporności mechanicznej, wykonane z mosiądzu z powłoką posrebrzaną. Materiały klasy przemysłowej zapewniają wieloletnią trwałość oraz odporność na korozję i ścieranie.
Konstrukcja zaciskowa umożliwia szybkie i pewne podłączanie przewodów o szerokim zakresie przekrojów (0,14–4 mm²), co pozwala na elastyczny dobór przewodów zgodnie z wymaganiami aplikacji.
Złącze wielopinowe 46+PE B24 – zastosowanie i możliwości
46-polowe złącze elektryczne B24 Modlink Heavy znajduje zastosowanie w:
- Automatyce przemysłowej – w rozdzielnicach, systemach sterowania i szafach instalacyjnych
- Robotyce – do niezawodnego łączenia układów sygnałowych i zasilających
- Maszynach produkcyjnych – zapewnia bezpieczeństwo i pewność połączeń, nawet przy częstych cyklach wpinka/rozpinka (min. 500 cykli)
- Technologii transportu i przemieszczania – wszędzie tam, gdzie wymagane są szybkie i bezpieczne zmiany konfiguracji połączeń
Dzięki wysokiemu stopniowi odporności na drgania oraz dużej wytrzymałości mechanicznej (siła trzymania min. 70 N) wkład ten spełnia oczekiwania nawet najbardziej wymagających użytkowników w przemyśle ciężkim.
Bezpieczeństwo i gwarancja niezawodności złącza Modlink Heavy B24
Wysokie napięcie pracy (500V) i prąd znamionowy (16A) czynią ten wkład odpowiednim do przesyłania nie tylko sygnałów sterujących, ale także zasilania. Złącze posiada podwyższoną odporność na warunki środowiskowe (temperatura pracy od -40°C do 125°C), co pozwala na zastosowanie zarówno w halach przemysłowych, jak i na zewnątrz.
Spełnianie norm branżowych oraz klasa palności UL94 V-0 podkreślają przystosowanie wkładu do aplikacji, w których istotne jest zachowanie najwyższego poziomu bezpieczeństwa eksploatacji.
Korzyści ze stosowania wielopinowego wkładu B24 żeńskiego 46-polowego
- Duża liczba pinów – możliwość integracji wielu obwodów w jednym złączu
- Łatwość i szybkość montażu – zaciskowa technika połączenia przewodów
- Odporność na przeciążenia i wpływy środowiska – wysoka jakość materiałów oraz solidność wykonania
- Uniwersalność zastosowań – rozwiązanie kompatybilne z systemami przemysłowymi wielu producentów, idealne do instalacji automatyki
Wybór wkładu Modlink Heavy B24 46-polowego zapewnia, że każdy system połączeń elektrycznych będzie niezawodny, trwały i bezpieczny, niezależnie od warunków pracy.
