Dostępny
B16
Obudowa montowana na powierzchni (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

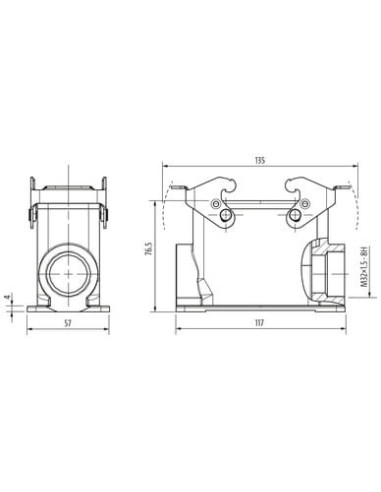

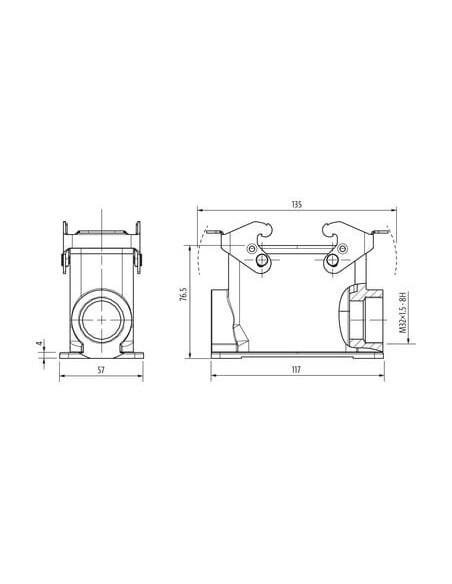

Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 76,5 mm |
| Szerokość | 57 mm |
| Głębokość | 117 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

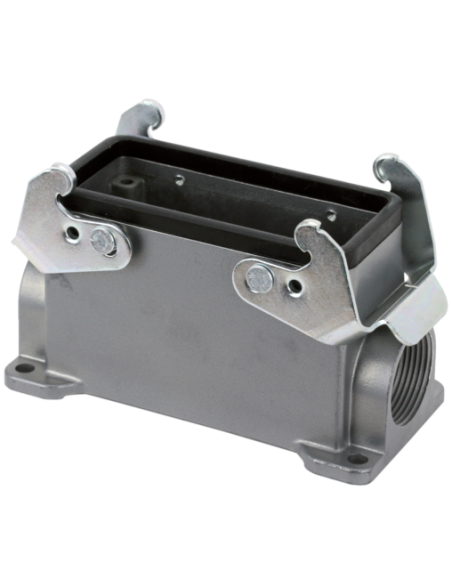

Budowa konstrukcji Modlink Heavy B16 – wysoki profil, IP65, 70MH-GSFHQ-B01D000
Obudowa montowana na powierzchni Modlink Heavy B16 to wysokiej jakości rozwiązanie przeznaczone do zastosowań przemysłowych, w których niezbędna jest niezawodna ochrona połączeń elektrycznych przed pyłem, wodą i uszkodzeniami mechanicznymi. Model 70MH-GSFHQ-B01D000 wyróżnia się wysokim profilem, trwałością oraz doskonałym stopniem szczelności IP65.
Wytrzymałość i ochrona w wymagających warunkach – wysoki profil, stopień IP65
Solidna obudowa wykonana z aluminiowego odlewu ciśnieniowego oraz malowanie proszkowe zapewniają odporność na uszkodzenia mechaniczne, czynniki atmosferyczne i korozję. Podwójna dźwignia blokująca gwarantuje stabilne i bezpieczne zamknięcie złącza nawet w miejscach o dużym natężeniu drgań.
- Stopień ochrony IP65 – skuteczna bariera przed pyłem i strumieniami wody
- Trudnopalna i wytrzymała uszczelka NBR
- Powłoka blokady ze stali ocynkowanej galwanicznie
Typowe zastosowania przemysłowe konstrukcji Modlink Heavy B16
Obudowa Modlink Heavy B16 to doskonały wybór do zastosowań w:
- Automatyce przemysłowej i robotyce
- Budowie maszyn oraz instalacjach elektrycznych
- Przemysłowych systemach sterowania i szafach rozdzielczych
- Aplikacjach zewnętrznych oraz w wymagających środowiskach przemysłowych
Dzięki odpowiednim normom odporności (zakres temperatur roboczych od -40°C do 100°C) oraz wysokiej liczbie cykli wtykowych, obudowa sprawdzi się również tam, gdzie wymagana jest częsta obsługa oraz niezawodność przez długi okres użytkowania.
Korzyści ze stosowania obudowy montowanej na powierzchni Modlink Heavy B16
- Uniwersalność – boczne odejście kablowe, gwint montażowy M32
- Łatwy montaż dzięki solidnym uchwytom i przemyślanej konstrukcji
- Kompaktowe wymiary: szerokość 57 mm, głębokość 117 mm, wysokość 76,5 mm
- Wytrzymałość na długotrwałą eksploatację – co najmniej 500 cykli wtykowych
- Pewność pracy nawet w trudnych warunkach klimatycznych – kategoria 40/100/21
Wybór produktu 70MH-GSFHQ-B01D000 gwarantuje trwałe zabezpieczenie i niezawodność połączeń stosowanych w wymagających aplikacjach przemysłowych.
