B6
Obudowa (niska)
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Materiał pokrywy ochronnej | Tworzywo sztuczne |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

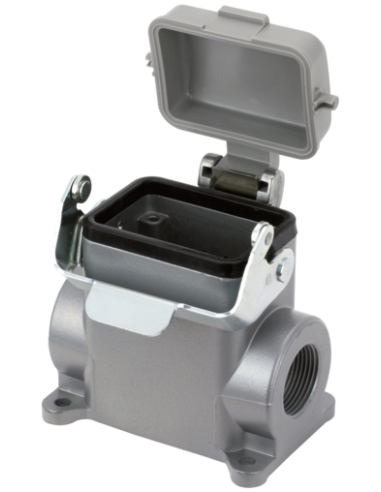

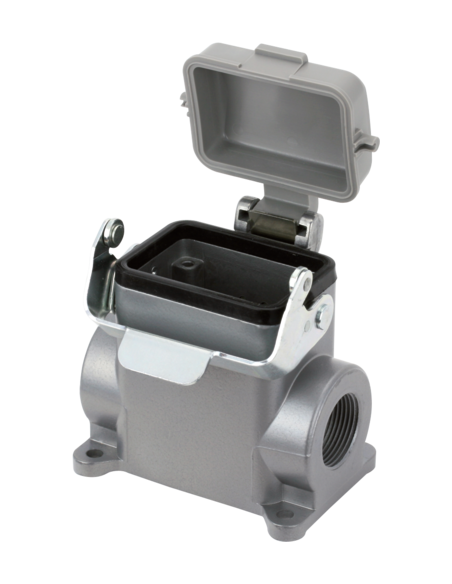

Obudowa Modlink Heavy B6 – niskoprofilowa obudowa przemysłowa IP65
Obudowa Modlink Heavy B6, kod produktu 70MH-GSDNL-B01C010, to komponent wysokiej jakości, dedykowany do zastosowań przemysłowych, które wymagają solidnej ochrony elementów elektrycznych i elektronicznych. Dzięki niskoprofilowej konstrukcji oraz wysokiemu stopniowi ochrony IP65, sprawdza się w najbardziej wymagających warunkach pracy.
Zalety i właściwości obudowy Modlink Heavy B6
- Wysoka szczelność IP65 według normy EN IEC 60529 – doskonała ochrona przed kurzem oraz strumieniami wody.
- Wytrzymała konstrukcja z aluminiowego odlewu ciśnieniowego, dodatkowo malowana proszkowo, co zwiększa odporność na korozję i uszkodzenia mechaniczne.
- Wyposażona w pojedynczą dźwignię zamykającą, która umożliwia łatwe i szybkie otwieranie oraz zamykanie obudowy przy zachowaniu jej szczelności.
- Boczne odejście kablowe pozwala na wygodną instalację okablowania bez ryzyka uszkodzenia przewodów.
- Montaż powierzchniowy umożliwia stabilne i pewne umiejscowienie obudowy w wybranym miejscu.
- Odpowiednia do zastosowań w szerokim zakresie temperatur: od -40°C do +100°C, zgodnie z normą klimatyczną 40/100/21 (EN IEC 60068-1).
Typowe zastosowania obudowy Modlink Heavy B6
Obudowa B6 jest przeznaczona do ochrony złącz i komponentów automatyki przemysłowej, maszyn oraz systemów sterowania. Sprawdza się w środowiskach narażonych na zapylenie, wilgoć, zmiany temperatur oraz działanie czynników chemicznych. Dzięki solidnej konstrukcji oraz wysokiej szczelności, może być stosowana m.in. w:
- Systemach sterowania maszyn przemysłowych,
- Automatyce budynkowej,
- Liniach produkcyjnych i montażowych,
- Stacjach rozdzielczych,
- Infrastrukturalnych instalacjach energetycznych i transportowych.
Materiały i konstrukcja – trwałość i odporność na warunki środowiskowe
Obudowa została wykonana z aluminiowego odlewu ciśnieniowego, co zapewnia dużą odporność mechaniczną i trwałość. Powierzchnia jest malowana proszkowo, a blokada zabezpieczona warstwą galwaniczną. Elementy uszczelniające wykonane są z wysokiej jakości NBR, co gwarantuje szczelność oraz długą żywotność w szerokim zakresie temperatur i wilgotności. Pokrywa ochronna została wykonana z odpornego tworzywa sztucznego.
Możliwości instalacyjne i wymiary

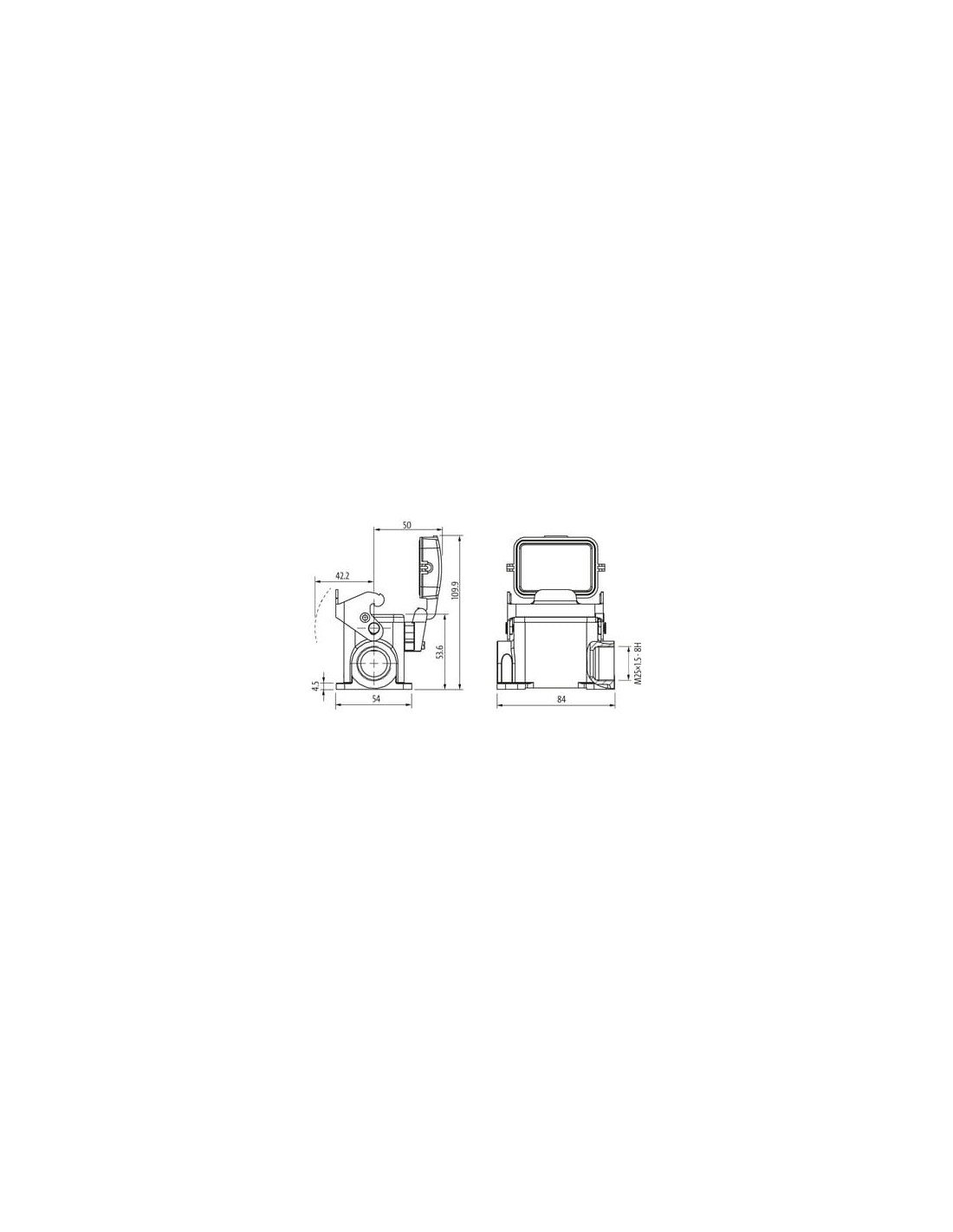

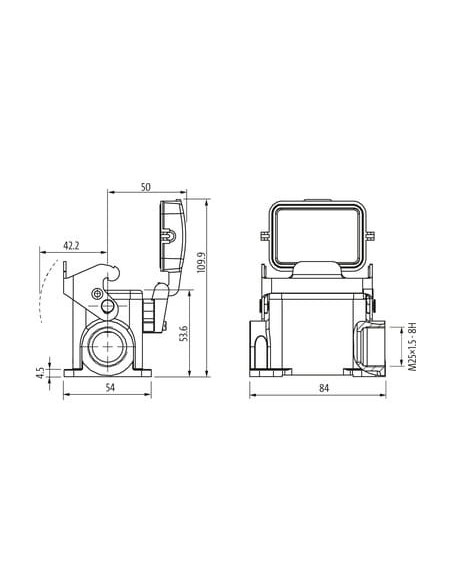

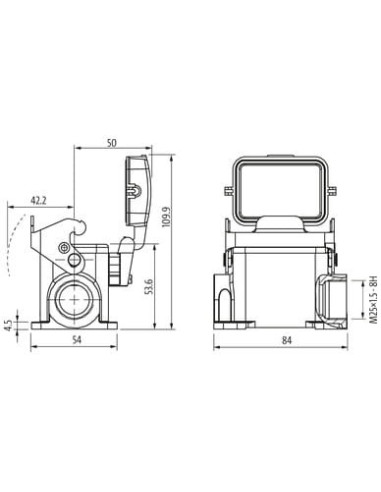

Obudowa Modlink Heavy B6 posiada boczne odejście kablowe z gwintem montażowym M25, co umożliwia wygodne prowadzenie przewodów oraz szybki montaż śrubowy. Dzięki kompaktowym wymiarom (54 x 84 x 109,9 mm) i niskoprofilowej konstrukcji, idealnie sprawdzi się w ograniczonych przestrzeniach oraz przy modernizacji istniejących instalacji przemysłowych.
Obudowa spełnia wymagania dla pracy w środowisku przemysłowym, zapewniając niezawodną ochronę połączeń elektrycznych i elektronicznych, zarówno wewnątrz, jak i na zewnątrz budynków.
