Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 690 V |
| Napięcie robocze AC na styk sygnałowy maks. | 400 V |
| Napięcie robocze DC na styk zasilania maks. | 690 V |
| Napięcie robocze DC na styk sygnałowy maks. | 400 V |
| Prąd roboczy | 40 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1,5 mm² |
| Przekrój przyłącza maks. | 10 mm² |
| Numer AWG min. | 16 |
| Numer AWG maks. | 8 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 6,4 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 3 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 300 N |
| Siła trzymania modułów min. | 200 N |
| Siła ciągnięcia maks. | 150 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |

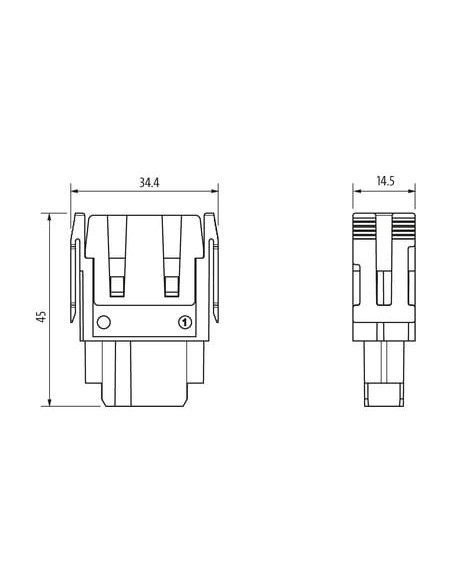

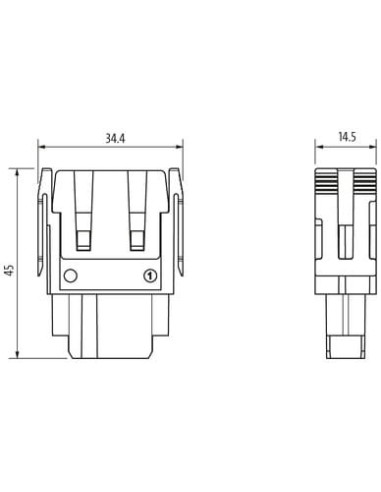

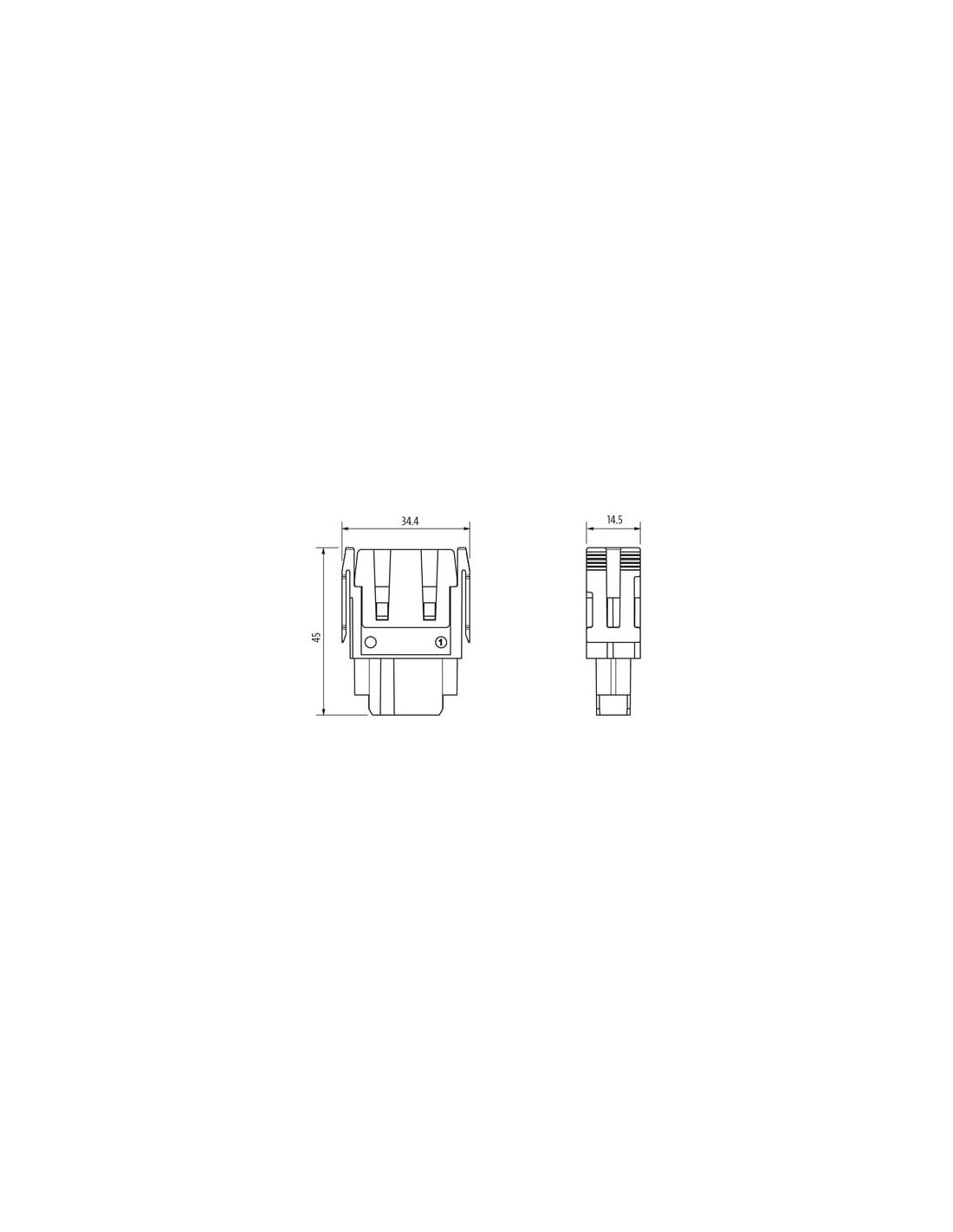

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 45 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

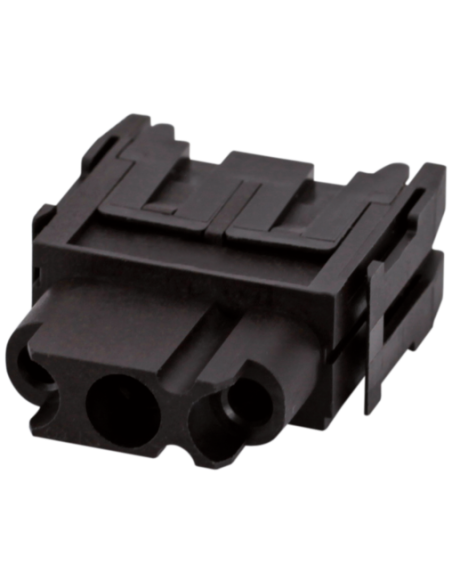

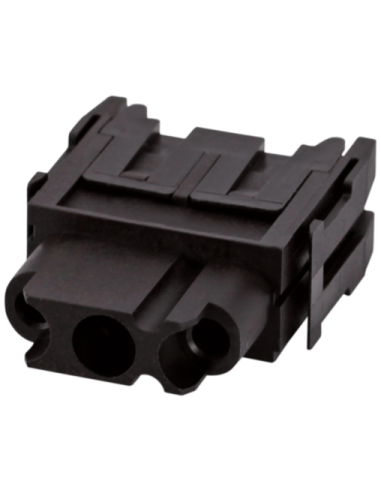

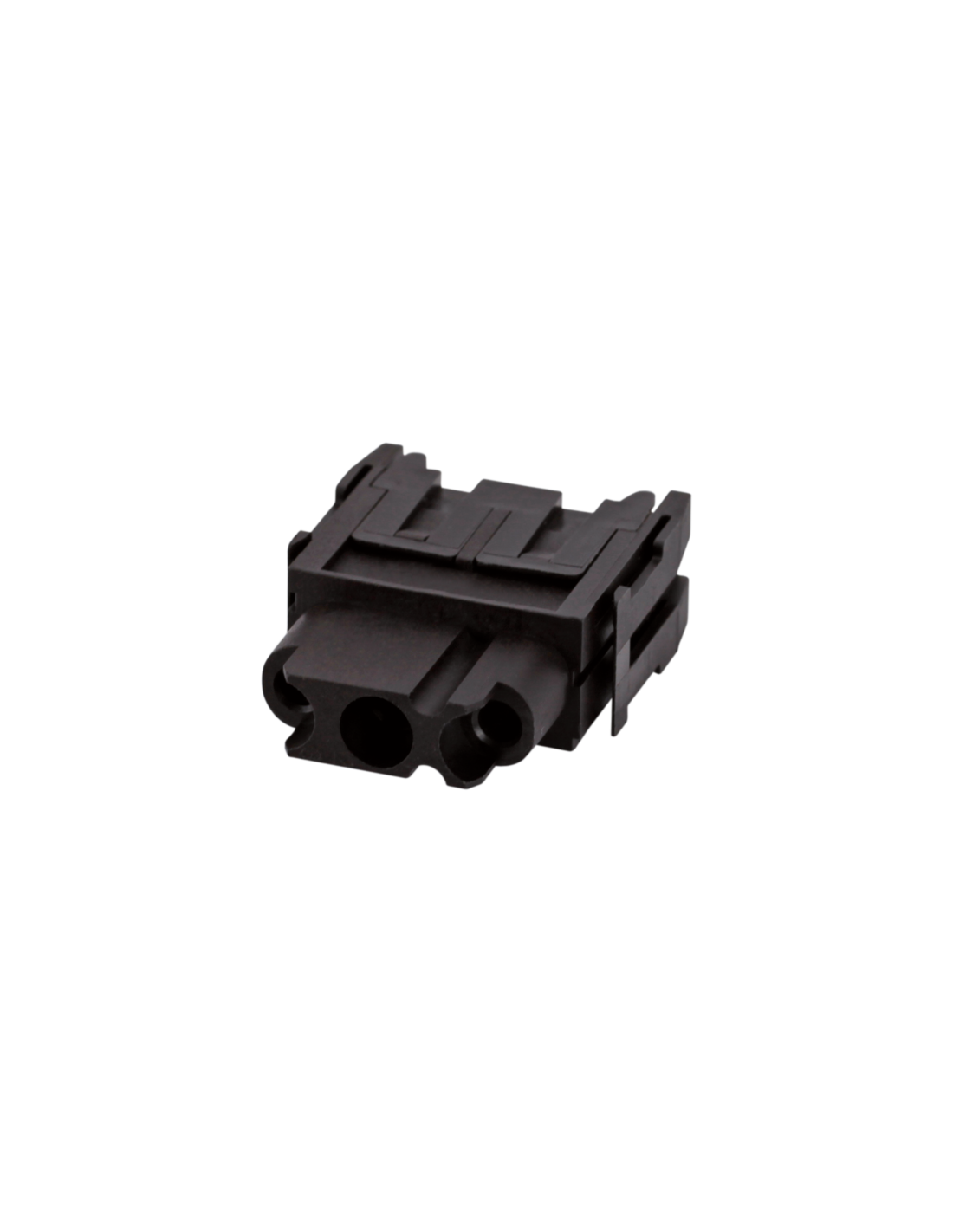

Wkład Modlink Heavy Modular żeński 3-polowy 70MH-MAC1C-0030903 – złącze do wymagających zastosowań
Wkład Modlink Heavy Modular żeński 3-polowy o kodzie produktu 70MH-MAC1C-0030903 to solidny element przeznaczony do budowy połączeń elektrycznych w systemach modułowych. Dzięki wysokiej wytrzymałości oraz uniwersalnej konstrukcji, produkt doskonale sprawdza się w warunkach przemysłowych, zapewniając niezawodne połączenie trójfazowe.
Zastosowanie wkładu Modlink Heavy Modular – elastyczność i bezpieczeństwo
Wkład żeński 3-polowy znajduje zastosowanie w szafach sterowniczych, systemach automatyki, liniach produkcyjnych, a także przy budowie maszyn i urządzeń. Jego uniwersalność pozwala na integrację w nowych oraz istniejących instalacjach elektrycznych, gwarantując bezpieczne i trwałe połączenie nawet w wymagających warunkach środowiskowych.
- Łatwa instalacja – montaż modułowy umożliwia szybkie podłączenie oraz wymianę w razie potrzeby.
- Wysoka odporność mechaniczna – trwała konstrukcja minimalizuje ryzyko uszkodzeń przy intensywnej eksploatacji.
- Bezpieczeństwo elektryczne – specjalna powłoka styku oraz użyte materiały gwarantują ochronę przed zwarciami i przeciążeniami.
- Szeroki zakres temperatur pracy – od -40°C do +125°C, co umożliwia użycie w trudnych warunkach przemysłowych.
- Wysoka liczba cykli wtykowych – przystosowanie do częstego podłączania i rozłączania (min. 500 cykli).
Konstrukcja oraz materiały – trwałość i niezawodność
Produkt wykonany z wytrzymałego poliamidu (PA) o wysokiej klasie palności V-0 (UL94), co zapewnia zarówno odporność na czynniki chemiczne, jak i mechaniczne oraz zwiększone bezpieczeństwo pożarowe. Styki wykonane z mosiądzu pokrytego srebrem gwarantują niski opór elektryczny i długotrwałą stabilność połączenia.
Typowe zastosowania wkładu Modlink Heavy Modular 3-polowego
Wkład Modlink Heavy Modular 3-polowy znajduje typowe zastosowanie w:
- Przemyśle maszynowym
- Automatyce przemysłowej
- Budowie szaf sterowniczych
- Sektorze energetycznym i dystrybucji energii elektrycznej
- Liniach produkcyjnych, urządzeniach transportujących oraz systemach zasilania
Modułowa forma umożliwia indywidualną konfigurację zestawów połączeniowych, co ułatwia dopasowanie do konkretnych wymagań technicznych i przestrzennych.
Zalety i korzyści wynikające z zastosowania wkładu 3-polowego Modlink Heavy Modular
Wysoka wytrzymałość prądowa i napięciowa (AC/DC do 690 V oraz 40 A) umożliwia prowadzenie wymagających instalacji zasilających i sterujących. Wysoki poziom odporności na zanieczyszczenia oraz ochrona przed przepięciami sprawiają, że stosowanie tego wkładu podnosi niezawodność i długowieczność całego systemu połączeń elektrycznych.
Dzięki łatwemu i niezawodnemu montażowi produkt stanowi idealny wybór do wszystkich zastosowań, w których ważna jest modułowość, szybkość serwisu oraz pewność połączenia.
