Seria E
B16
Żeński
16-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość odizolowania min. | 8 mm |
| Długość odizolowania maks. | 10 mm |
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 16 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 35,6 mm |
| Szerokość | 33,9 mm |
| Głębokość | 84 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

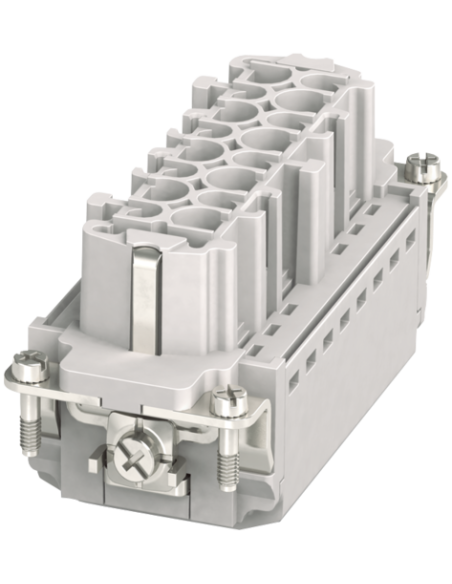

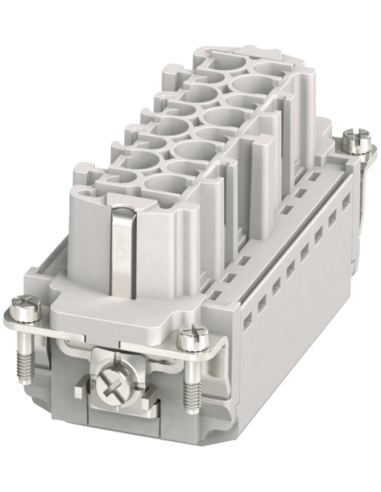

Wkładka graficzna Modlink Heavy B16 żeńska, 16-polowa, Push-in – profesjonalne rozwiązanie do złączy przemysłowych
Wkładka graficzna Modlink Heavy B16 żeńska, 16-polowa, Push-in o kodzie 70MH-EB016-FP03020 to dedykowane rozwiązanie do zastosowań przemysłowych, gdzie wymagana jest niezawodna transmisja sygnałów oraz zasilania w trudnych warunkach środowiskowych. Dzięki zaciskowi sprężynowemu typu push-in zapewnia szybkie, łatwe i pewne podłączanie przewodów bez użycia narzędzi, co znacząco przyspiesza proces instalacji.
Wytrzymała i bezpieczna wkładka do połączeń elektrycznych
Produkt został zaprojektowany z myślą o trwałości oraz wytrzymałości mechanicznej. Odporny na trudne warunki środowiskowe oraz wysokie obciążenia elektryczne, sprawdza się wszędzie tam, gdzie liczy się niezawodność:
- Maksymalne napięcie robocze: 500 V AC/DC
- Maksymalny prąd: 16 A
- Zakres temperatur pracy: od -40°C do 125°C
- Obsługa przewodów o przekroju 0,14-2,5 mm² (AWG 26-14)
- Izolacja wykonana z samogasnącego tworzywa klasy UL94 V-0
- Stopień ochrony przed zanieczyszczeniami: 3
Elastyczność zastosowań w automatyce i przemyśle
Wkładka Modlink Heavy znajduje szerokie zastosowanie w różnych instalacjach automatyki przemysłowej oraz energoelektroniki. Z powodzeniem wykorzystywana jest m.in. w:
- maszynach i liniach produkcyjnych,
- szafach sterowniczych,
- systemach rozdzielczych prądu,
- aplikacjach o wysokiej intensywności pracy (min. 500 cykli wtykowych).
Właściwości materiałowe i mechaniczne – gwarancja niezawodności
Styki wykonane są z mosiądzu pokrytego srebrem, co zapewnia doskonałe właściwości przewodzące oraz odporność na korozję. Obudowa z wytrzymałego tworzywa sztucznego PC jest odporna na uszkodzenia mechaniczne oraz wysokie temperatury. Solidna konstrukcja spełnia normy klimatyczne EN IEC 60068-1 (40/125/10) i pozwala na niezawodną pracę nawet w trudnych warunkach przemysłowych.
Typowe wymiary oraz łatwość montażu

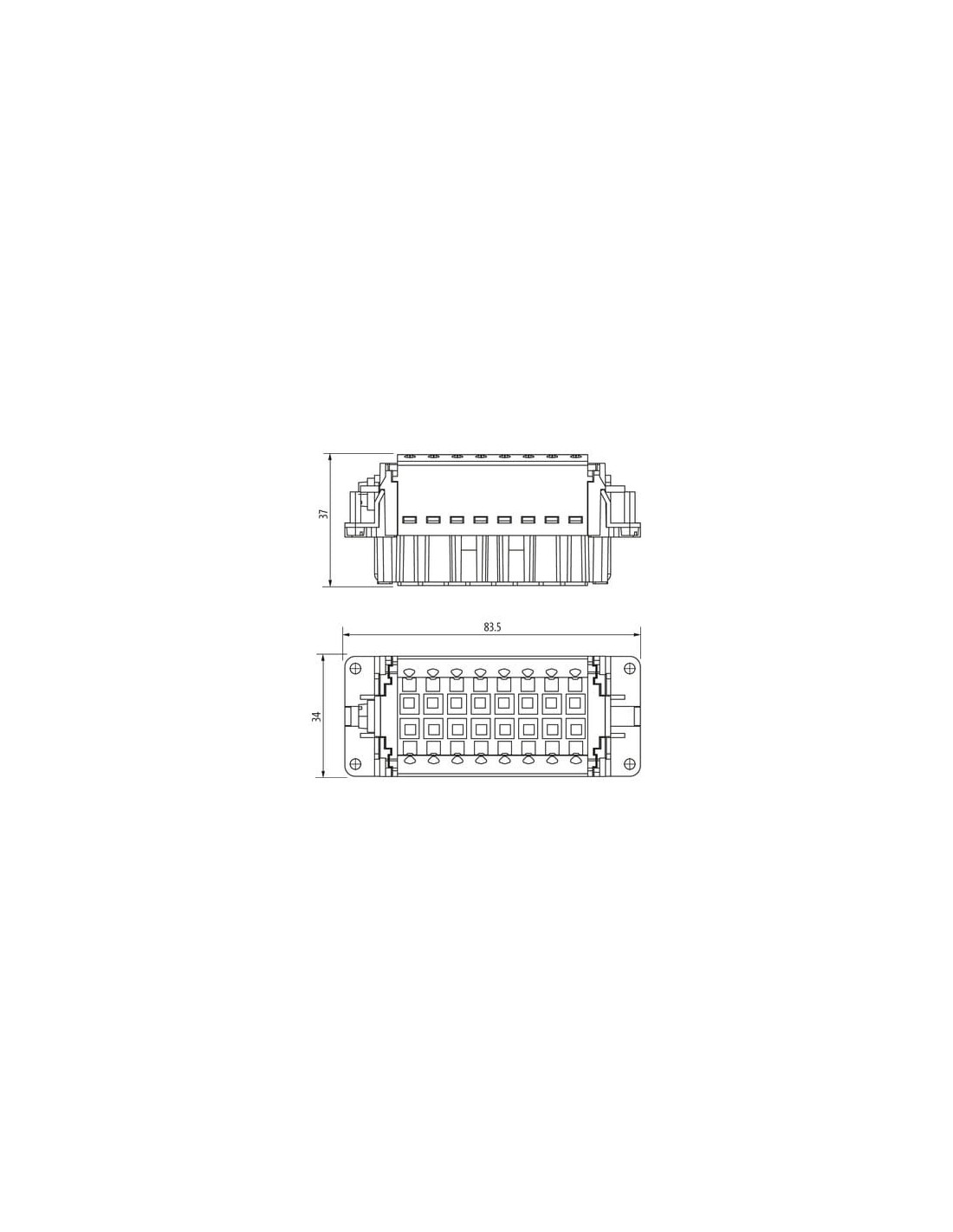

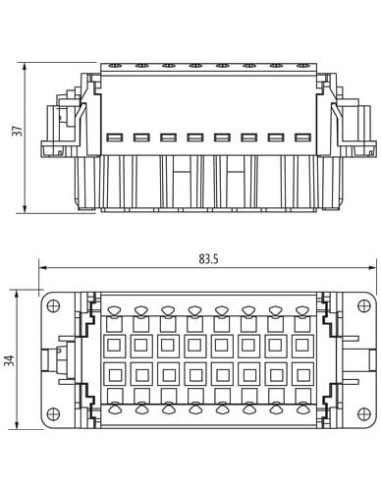

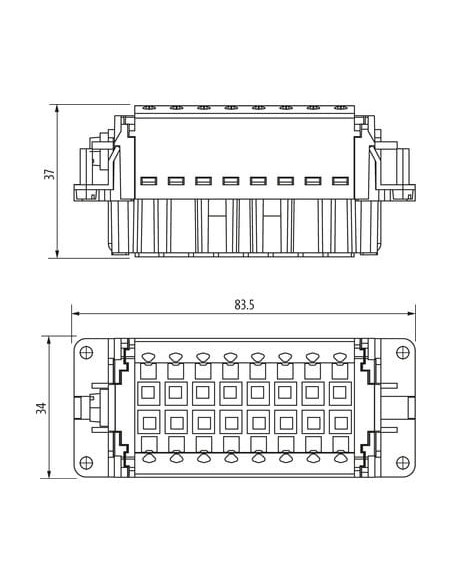

Wkładka Modlink Heavy B16 oferuje kompaktowe wymiary (wysokość 35,6 mm, szerokość 33,9 mm, głębokość 84 mm), co ułatwia jej integrację z najpopularniejszymi obudowami przemysłowymi standardu B16. Montaż odbywa się bezproblemowo dzięki intuicyjnemu systemowi push-in oraz precyzyjnemu układowi pinów (16 + PE).
Podsumowanie – wysoka jakość i niezawodność w instalacjach przemysłowych
Dzięki swojej solidnej konstrukcji, wysokim parametrom elektrycznym oraz intuicyjnemu podłączeniu wkładka graficzna Modlink Heavy B16 żeńska, 16-polowa, Push-in stanowi sprawdzone rozwiązanie dla profesjonalistów, którzy oczekują niezawodności i bezpieczeństwa w aplikacjach automatyki, energetyki i robotyki przemysłowej.
