Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 35 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |
| Wysokość | 35,6 mm |
| Szerokość | 33,9 mm |
| Głębokość | 110,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |
Wkładka graficzna Modlink Heavy B24 żeńska – profesjonalne rozwiązanie do wymagających aplikacji przemysłowych

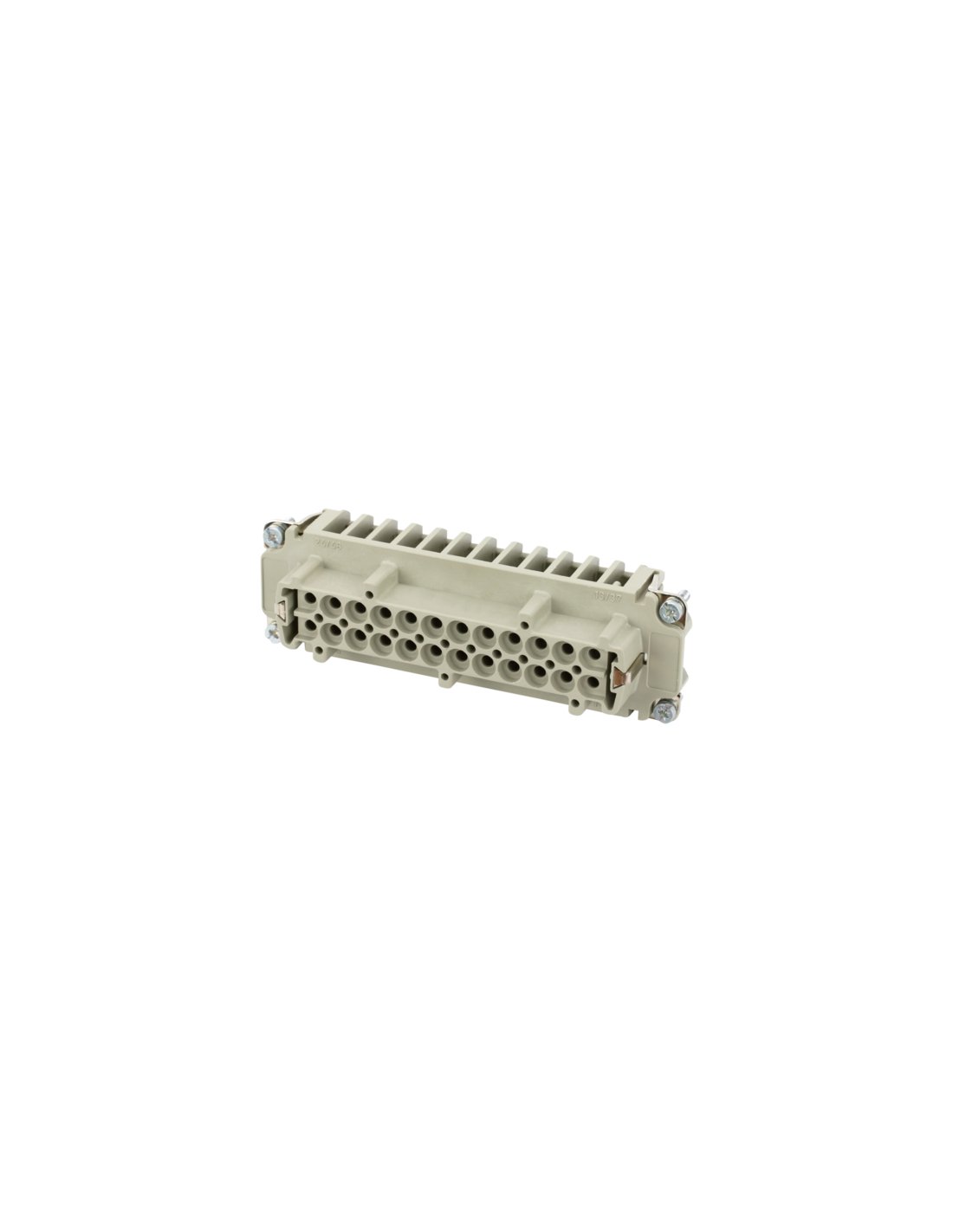

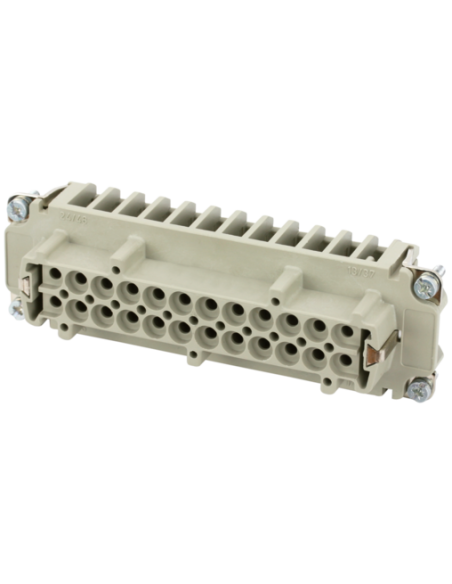

Wkładka graficzna Modlink Heavy B24 żeńska, 24-polowa, 500V, 16A (kod produktu: 70MH-EB024-GC03020) to wysokiej jakości komponent zaprojektowany z myślą o niezawodnych połączeniach elektrycznych w środowiskach przemysłowych. Wyróżnia się wysoką trwałością, odpornością na czynniki atmosferyczne oraz uniwersalnością zastosowania.
Budowa i funkcjonalność – 24-polowa wkładka z zaciskami śrubowymi
Konstrukcja wkładki umożliwia wykonanie stabilnych oraz bezpiecznych połączeń przewodów w złożonych układach automatyki przemysłowej, szafach sterowniczych, maszynach oraz panelach sterujących. Zaciski śrubowe zapewniają łatwy i szybki montaż kabli o przekroju od 0,14 do 4 mm² (AWG 26–11), gwarantując solidność i niezawodność kontaktu elektrycznego, nawet przy wysokich obciążeniach.
- Wysoka liczba biegunów: 24 piny
- Napięcie pracy: do 500 V AC/DC
- Prąd znamionowy: do 16 A
- Wytrzymałość mechaniczna: odporność na minimum 500 cykli łączeniowych
Trwałość, bezpieczeństwo i niezawodność w połączeniach elektrycznych
Wkładka została wyprodukowana z wysokiej klasy materiałów, które zapewniają długotrwałą odporność na czynniki chemiczne i mechaniczne. Kontakty elektryczne wykonane z posrebrzanego mosiądzu gwarantują niski opór przejścia oraz ochronę przed korozją. Mocowanie styków z tworzywa PA GF dodatkowo wzmacnia konstrukcję urządzenia, spełniając kryteria trudnopalności według UL94 V-0.
Parametry ochrony:
- Stopień zanieczyszczenia: 3
- Odporność na napięcia przepięciowe: 6 kV
- Rezystancja izolacji: min. 100 MΩ
- Kategorie przepięciowe III (EN 60664-1 i EN 60950-1)
Zastosowanie – Wkładka Modlink Heavy B24 do rozwiązań w automatyce i elektroenergetyce
Produkt znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, instalacjach energetycznych, rozdzielnicach oraz miejscach, gdzie wymagane są wielobiegunowe, trwałe połączenia sygnałowe i zasilające. Dzięki odporności na temperatury od -40°C do +125°C sprawdza się zarówno w halach produkcyjnych, jak i w aplikacjach zewnętrznych, narażonych na trudne warunki środowiskowe. Szczególnie polecana do instalacji wymagających częstego łączenia i rozłączania przewodów.
Możliwości wykorzystania:
- Szafy sterownicze i rozdzielnice elektryczne
- Maszyny i linie technologiczne
- Systemy przesyłowe w automatyce i robotyce
- Układy zasilania i sterowania o zwiększonym poziomie odporności na przepięcia
- Przemysł ciężki, energetyka, transport kolejowy, maszyny budowlane
Wymiary i łatwość montażu – zgodność ze standardem B24

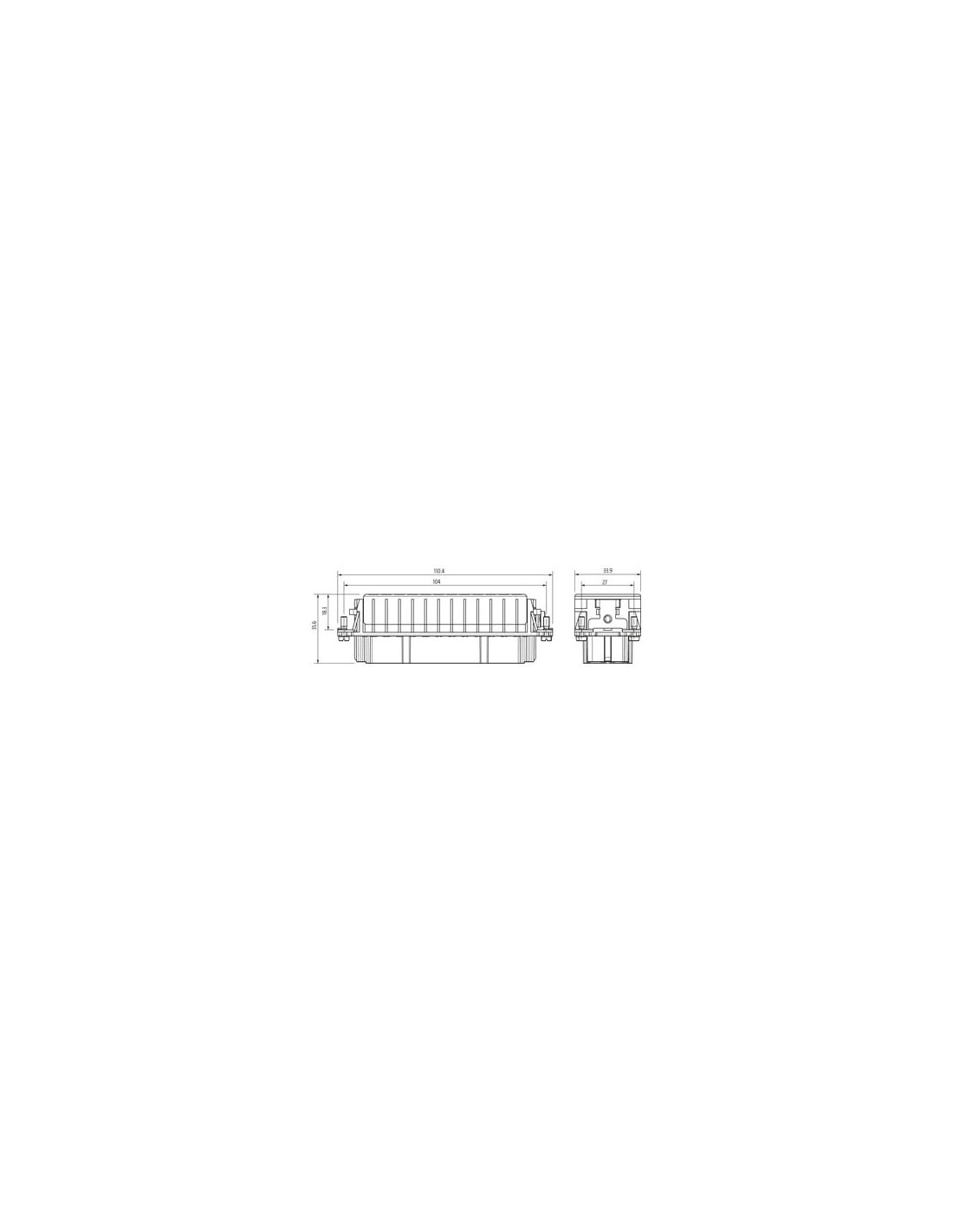

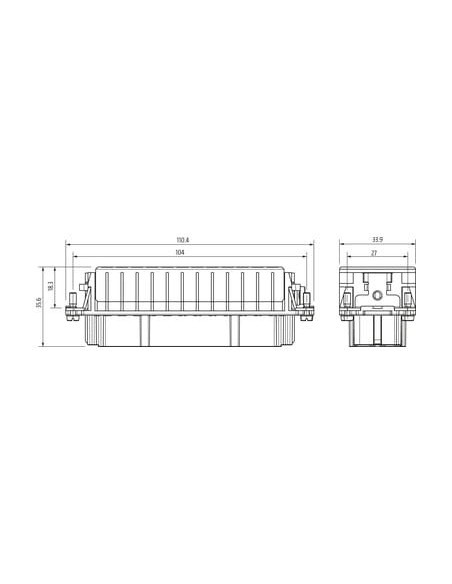

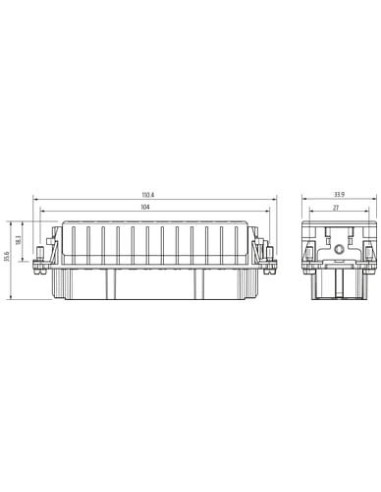

Wkładka posiada znormalizowane wymiary B24: wysokość 35,6 mm, szerokość 33,9 mm, głębokość 110,4 mm, co ułatwia szybki montaż w kompatybilnych obudowach. Dzięki wysokiemu współczynnikowi siły trzymania i łatwemu systemowi zacisków, montaż i serwisowanie połączeń przebiega sprawnie i bezproblemowo.
Wkładka graficzna Modlink Heavy B24 żeńska, 24-polowa to efektywne i bezpieczne rozwiązanie dla profesjonalistów, którzy szukają niezawodnych komponentów do zaawansowanych i wymagających systemów elektrycznych oraz automatyki przemysłowej.
