B16
Ramka
Męski
dla 4 modułów
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 18 |
| Numer AWG maks. | 10 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Cykle wtykowe elementu zabezpieczającego min. | 20 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów (wtykanie) min. | 300 N |
| Siła trzymania modułów (ciągnięcie) min. | 600 N |
| Siła trzymania styku PE | 250 N |
| Typ ramki | male |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Mosiądz |
| Materiał element bezpieczeństwa | PC GF |

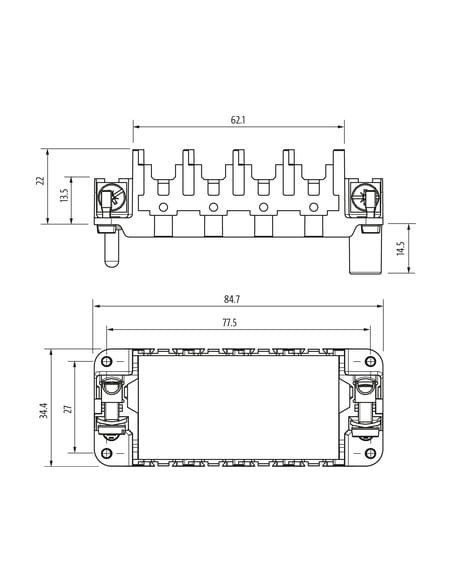

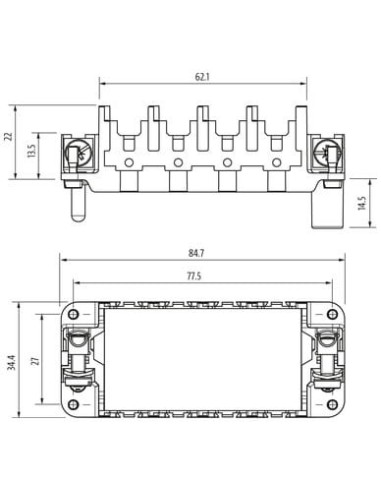

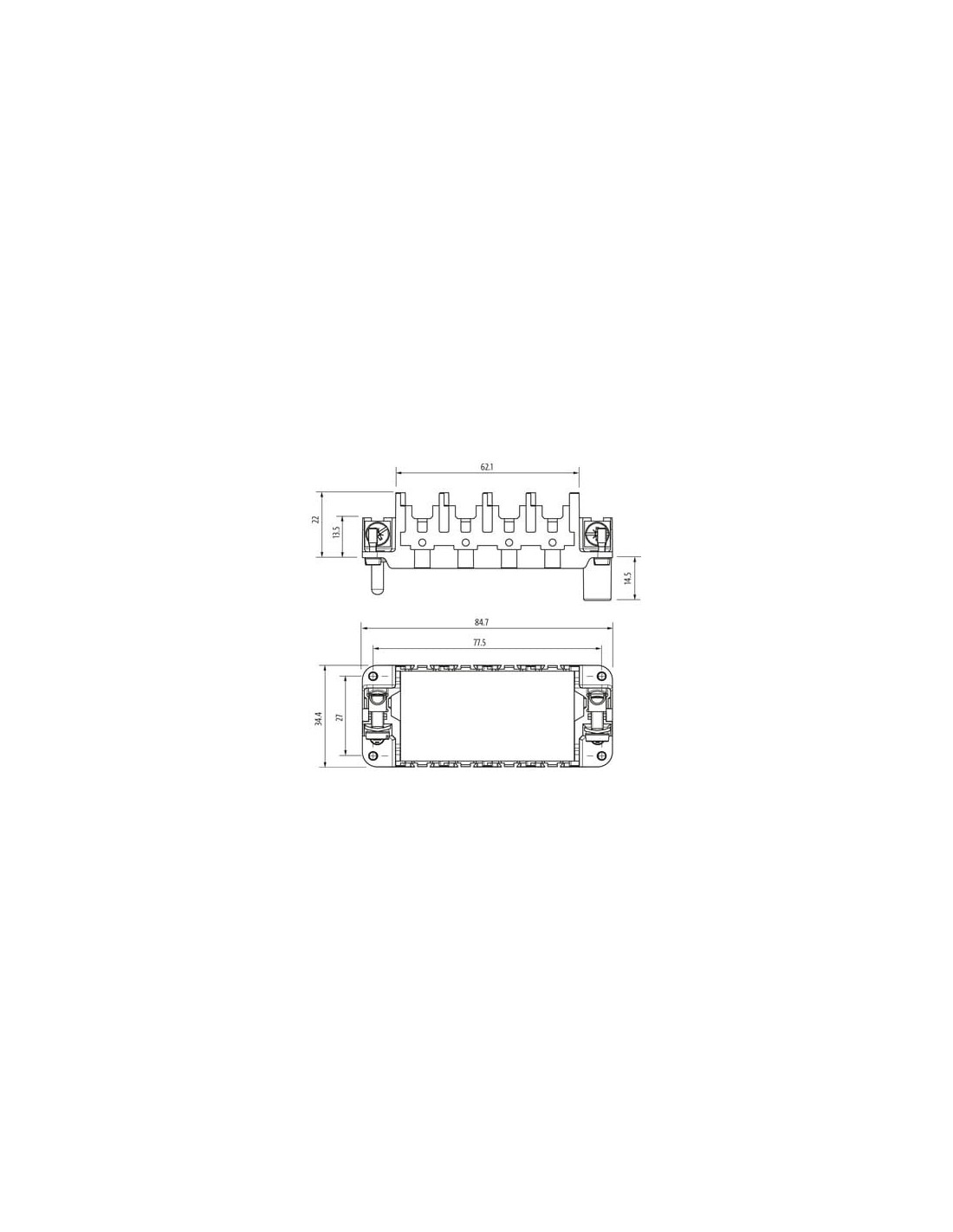

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 4 |
| Rozmiar | B16 |
| Wysokość | 36,5 mm |
| Szerokość | 34,4 mm |
| Głębokość | 84,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

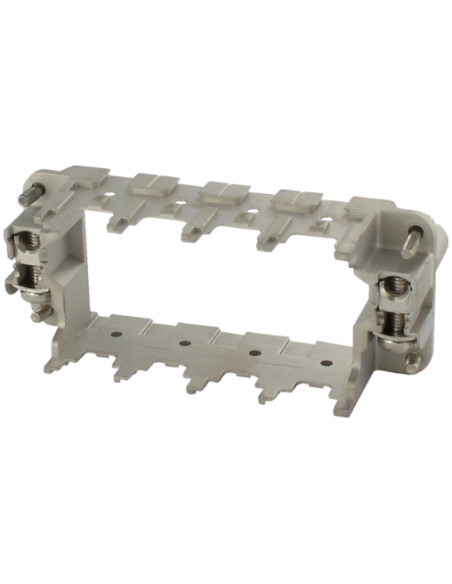

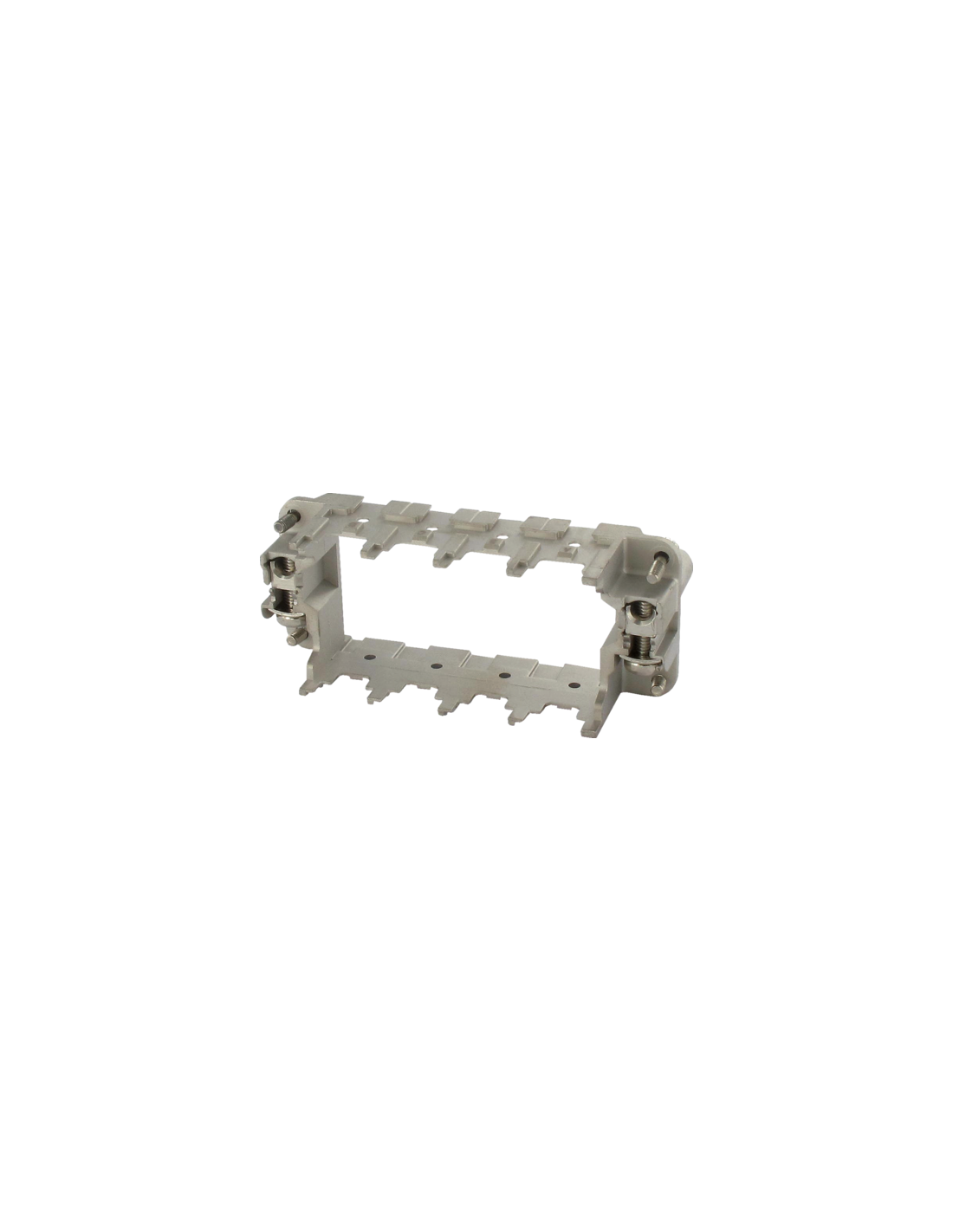

Ramka Modlink Heavy Modular B16 męska dla 4 elementów – 70MH-RF04S-0000000
Ramka Modlink Heavy Modular B16 męska dla 4 modułów to wysokiej jakości element przeznaczony do budowy złącz i systemów modułowych w aplikacjach przemysłowych. Produkt o kodzie 70MH-RF04S-0000000 umożliwia montaż czterech modułów w jednym kompaktowym układzie, oferując wysoką elastyczność konfiguracji systemów sterowania oraz automatyki przemysłowej.
Zastosowanie ramki Modlink Heavy Modular B16
Ramka znajduje zastosowanie głównie w środowiskach automatyki przemysłowej, w szafach sterowniczych, rozdzielnicach oraz wszędzie tam, gdzie wymagane jest bezpieczne i trwałe połączenie modułów elektrycznych. Dzięki solidnej konstrukcji oraz przemyślanej budowie, ramka sprawdza się w:
- systemach dystrybucji energii
- automatyce maszyn
- instalacjach przemysłowych o podwyższonej odporności na warunki zewnętrzne
- stacjach rozdzielczych i urządzeniach szafowych
Solidna konstrukcja i wysoka trwałość
Wysokiej jakości materiały użyte do wykonania ramki, takie jak cynkowy odlew ciśnieniowy, gwarantują odporność na wpływ czynników mechanicznych, korozję oraz działanie wysokich temperatur. Powłoka niklowana zwiększa ochronę przed uszkodzeniami i korozją, co przekłada się na długą żywotność produktu w trudnych warunkach przemysłowych.
Kluczowe zalety rozwiązania Modlink Heavy Modular B16
- Elastyczność konfiguracji: możliwość montażu czterech modułów zapewnia indywidualne dopasowanie do potrzeb instalacji.
- Prosty i szybki montaż: konstrukcja ramki ułatwia instalację oraz późniejszy serwis systemu.
- Bezpieczne połączenia: zastosowane styki oraz elementy montażowe gwarantują utrzymanie stabilnych i niezawodnych połączeń nawet podczas intensywnej eksploatacji.
- Kompatybilność: produkt został zaprojektowany z myślą o współpracy z modułami Murrelektronik, zapewniając pełne wsparcie techniczne oraz spełnienie wymogów bezpieczeństwa.
Parametry techniczne i warunki pracy
Ramka Modlink Heavy Modular B16 przeznaczona jest do pracy w szerokim zakresie temperatur od -40°C do 125°C, co pozwala na zastosowanie w wymagających środowiskach przemysłowych. Klasa niepalności UL94 V-0, odporność na siły mechaniczne podczas montażu i użytkowania oraz wysoki standard wykonania przekładają się na bezpieczeństwo użytkowania.
Dlaczego wybrać ramkę Modlink Heavy Modular B16?
Ramka Modlink Heavy Modular B16 męska dla 4 elementów to niezawodne rozwiązanie do zabudowy modułowych połączeń elektrycznych w zakładach przemysłowych, liniach produkcyjnych i zaawansowanych systemach automatyki. Uniwersalność, wytrzymałość oraz prostota montażu czynią ten produkt doskonałym wyborem dla profesjonalistów poszukujących sprawdzonych elementów infrastruktury połączeniowej.
