Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 6 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania styków min. | 130 N |
| Siła trzymania modułów min. | 220 N |
| Siła ciągnięcia maks. | 170 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | versilbert, vergoldet |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |

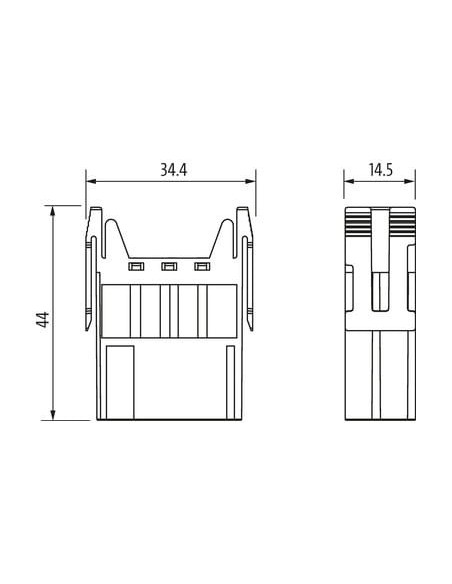

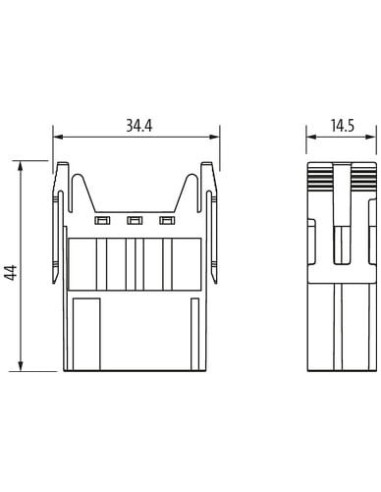

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 44 mm |
| Szerokość | 14,5 mm |
| Głębokość | 34,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

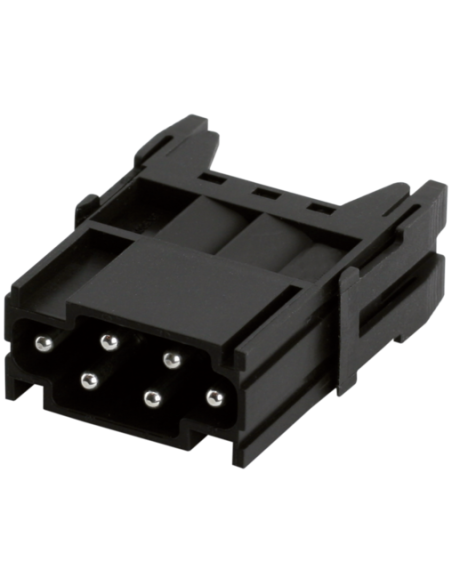

Wkładka Modlink Heavy Modular 6-polowa męska 500V 16A – Złącze przemysłowe Murrelektronik
Wkładka Modlink Heavy Modular, męska, 6-polowa (kod produktu: 70MH-MAB1C-0060502) to wysokiej jakości element systemów połączeniowych, przeznaczony do zastosowań w wymagających warunkach przemysłowych. Moduł charakteryzuje się solidną konstrukcją oraz niezawodnością działania, co pozwala na jego wykorzystanie w automatyce przemysłowej, rozdzielnicach, maszynach oraz systemach sterowania i zasilania.
Zalety i możliwości wykorzystania wkładki Modlink Heavy Modular 6-polowej
Ten moduł złącza męskiego o 6 pinach idealnie sprawdzi się w środowiskach wymagających bezpiecznego i trwałego połączenia elektrycznego. Produkt zaprojektowano z myślą o:
- Wytrzymałości mechanicznej – wysoka siła trzymania styków oraz mocowanie modułów gwarantują pewność połączenia nawet przy wibracjach i wstrząsach, typowych dla aplikacji przemysłowych.
- Uniwersalności zastosowania – szeroki zakres napięć roboczych do 500 V AC/DC oraz prąd roboczy do 16 A pozwalają na przesył zasilania i sygnałów w wielu branżach, np. w przemyśle maszynowym, energetyce czy automatyce budynkowej.
- Łatwym i szybkim montażu – zastosowanie zacisków oraz kompaktowe wymiary umożliwiają prostą integrację z innymi elementami systemu Modlink Heavy Modular.
- Odporności na niekorzystne warunki środowiskowe – żywotność określona na minimum 500 cykli wtykowych, odporność na temperatury w zakresie od -40°C do +125°C oraz wysokie parametry elektryczne.
Typowe zastosowania modułu złącza męskiego 6-pinowego
6-polowa wkładka Modlink Heavy Modular znajduje zastosowanie w wielu instalacjach przemysłowych, gdzie wymagana jest wysoka niezawodność, bezpieczeństwo oraz łatwość serwisu. Najczęstsze branże i aplikacje to:
- Systemy automatyki i robotyki przemysłowej
- Rozdzielnice zasilające i sterownicze
- Przemysłowe linie produkcyjne
- Maszyny i urządzenia technologiczne
- Systemy zasilania i przesyłu sygnałów
Trwałość i bezpieczeństwo użytkowania – kluczowe parametry techniczne
Złącze wykonane z wysokiej jakości materiałów, takich jak PA (obudowa) i mosiądz (styki), zapewnia trwałość eksploatacyjną i odporność na warunki przemysłowe. Powłoka styków pokryta warstwą srebra lub złota poprawia przewodność i przeciwdziała korozji. Produkt posiada wysoką klasę niepalności V-0 wg UL94 oraz stopień zanieczyszczenia 3, co podnosi jego poziom bezpieczeństwa elektrycznego.
Dzięki modułowej konstrukcji i łatwości montażu, wkładka Modlink Heavy Modular stanowi kluczowy element nowoczesnych instalacji elektrycznych i systemów połączeniowych w automatyce przemysłowej.
