Dostępny
Pneumatic
Męski/żeński
2-piny
Średnica wewnętrzna Ø 6 mm
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Potrzebny zacisk 70MH-ZZ100-0000000 (2×)
Instalowanie | Podłączanie
| Gender | male/female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |

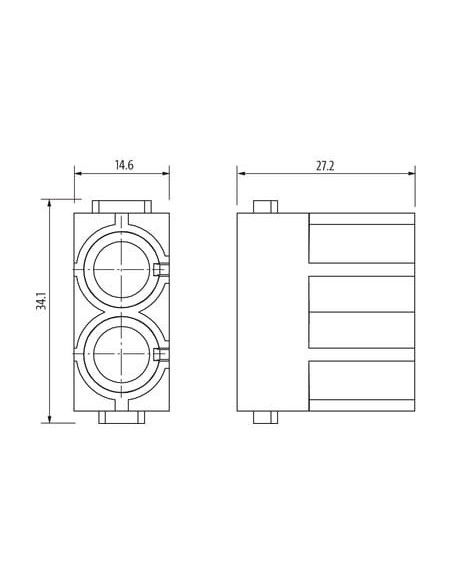

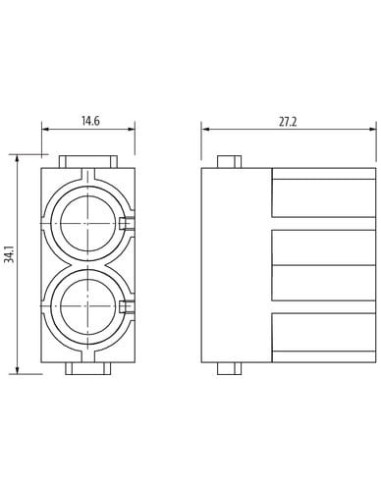

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 27,2 mm |
| Szerokość | 34,1 mm |
| Głębokość | 14,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 80 °C |

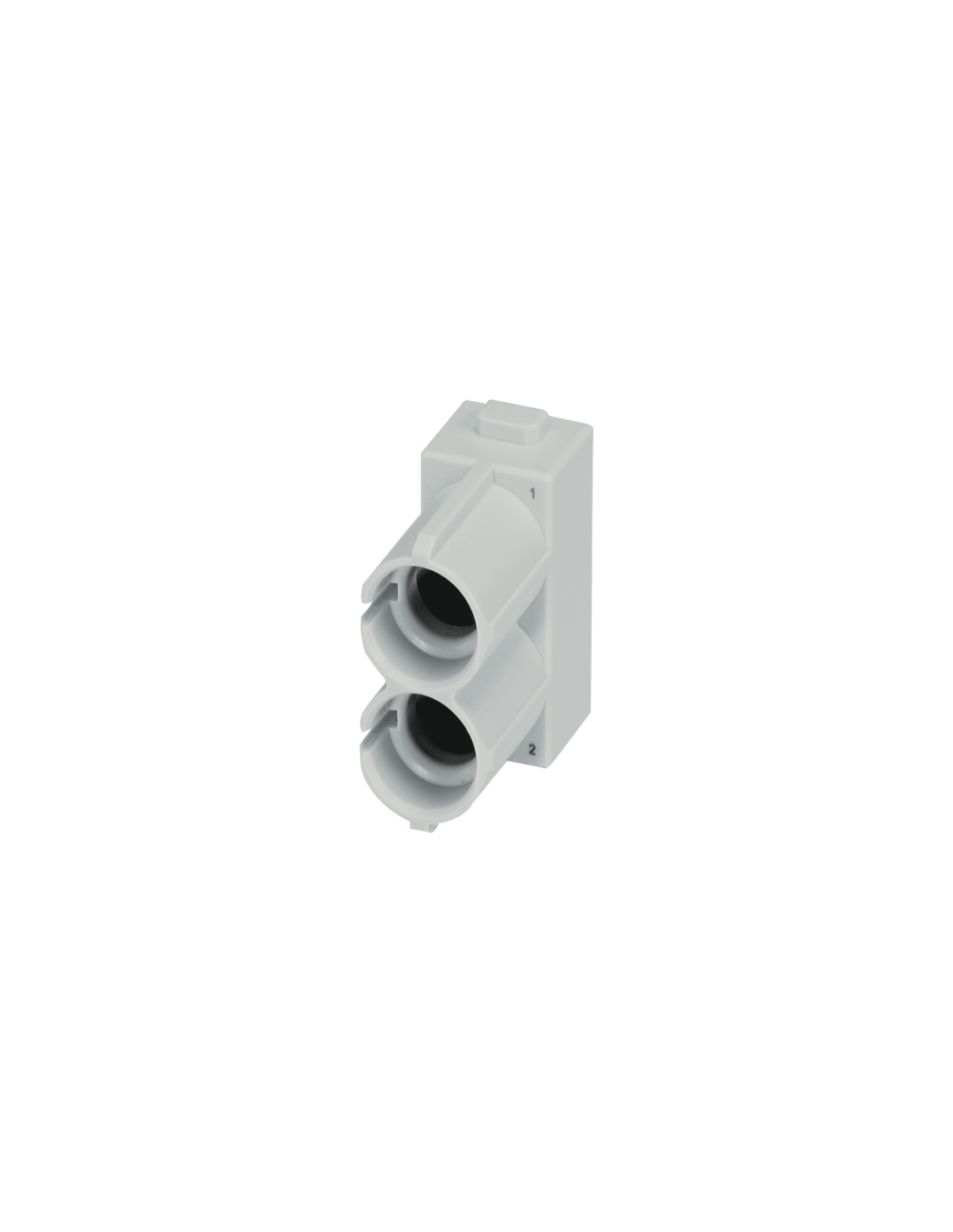

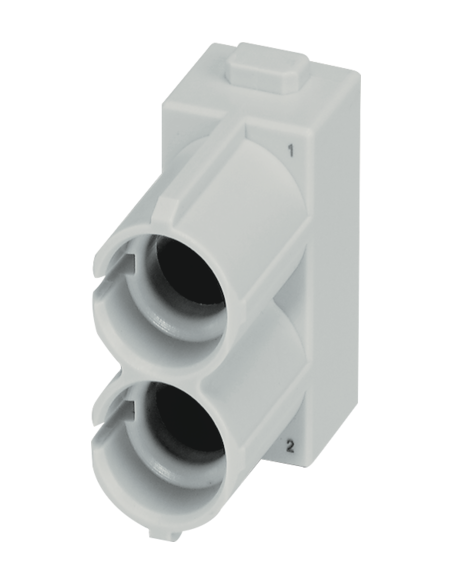

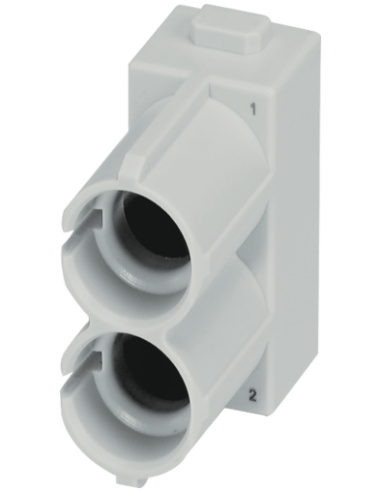

Wkładka pneumatyczna Modlink Heavy Modular 2-polowa 70MH-MAP10-0020000 – rozwiązanie do integracji pneumatyki w systemach modułowych
Wkładka pneumatyczna Modlink Heavy Modular o kodzie 70MH-MAP10-0020000 jest modułem przeznaczonym do nowoczesnych złączy przemysłowych, szczególnie w środowiskach, gdzie konieczna jest integracja instalacji pneumatycznych w jednej obudowie z innymi mediami, takimi jak energia elektryczna czy sygnał.
Zastosowania i możliwości wykorzystania wkładki pneumatycznej
Wkładka pneumatyczna Modlink Heavy Modular doskonale sprawdza się w:
- Systemach automatyki przemysłowej – integracja zasilania pneumatycznego do siłowników, czujników ciśnienia i zaworów.
- Szafach sterowniczych – bezpieczne prowadzenie przewodów pneumatycznych obok przewodów elektrycznych.
- Robotyce – szybka instalacja i niezawodność połączenia z różnymi mediami.
- Produkcji maszyn i urządzeń – ułatwienie montażu i konserwacji instalacji pneumatycznej.
Kompaktowe wymiary oraz modularna budowa wkładki umożliwiają elastyczne projektowanie i modernizację stanowisk produkcyjnych, nawet w ograniczonej przestrzeni.
Budowa i zalety konstrukcyjne złącza pneumatycznego Modlink Heavy Modular
Wkładka wykonana jest z wysokiej klasy poliwęglanu (PC), charakteryzującego się odpornością na uszkodzenia mechaniczne oraz samogasnącością klasy UL94 V-0. Produkt zapewnia bezpieczną i trwałą eksploatację, nawet w wymagających warunkach przemysłowych.
Do najważniejszych zalety produktu należą:
- 2-polowa konstrukcja – obsługuje dwa tory pneumatyczne, co zwiększa funkcjonalność modułu.
- Standardowa średnica wewnętrzna Ø 6 mm – kompatybilność z typowymi przewodami pneumatycznymi.
- Montaż w 1 miejscu modułowym – szybka integracja z modułowymi systemami złączy.
- Wysoka odporność na temperaturę (zakres pracy od -40°C do +80°C).
- Długa żywotność złącza – minimalna liczba cykli wtykowych wynosi 500.
Typowe zastosowania przemysłowe wkładek pneumatycznych Modlink Heavy Modular
Wkładka znajduje zastosowanie w branżach wymagających konfigurowalnych, trwałych i bezpiecznych połączeń pneumatycznych: produkcja maszyn, branża motoryzacyjna, robotyka oraz infrastruktura zakładów przemysłowych.
Stosowanie dedykowanych zacisków Murrelektronik (kod 70MH-ZZ100-0000000) gwarantuje optymalną jakość połączeń oraz szczelność układów pneumatycznych.
Wkładka przystosowana jest zarówno do aplikacji męskich, jak i żeńskich, co pozwala na elastyczne projektowanie systemów modułowych zgodnych z indywidualnymi wymaganiami użytkowników.
