A16
Żeński
16-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,8 mm |
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,4 Nm |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 16 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła wyciągu min. | 50 N |
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 220 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A16 |
| Wysokość | 33 mm |
| Szerokość | 23 mm |
| Głębokość | 72 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

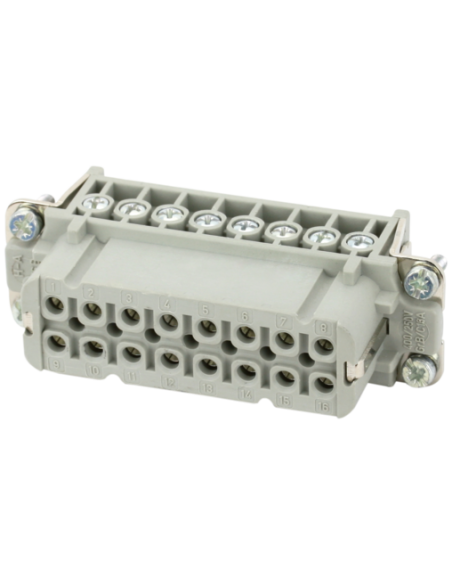

Wkład żeński A16 16-polowy – niezawodne złącze przemysłowe 250 V, 16 A
Wkład żeński A16 16-polowy to high-quality złącze elektryczne przeznaczone do zastosowań przemysłowych, wyróżniające się solidną konstrukcją oraz szerokim zakresem możliwości montażowych. Dzięki zastosowaniu zacisków śrubowych zapewnia trwałe i pewne połączenie przewodów, co jest kluczowym aspektem w wymagających aplikacjach automatyki, sterowania oraz techniki napędowej.
Charakterystyka wkładu 16-polowego – złącze Murrelektronik 70MH-EB016-CS01020
Oferowany wkład żeński A16 umożliwia realizację połączeń do 16 obwodów sygnałowych lub zasilających, co czyni go jednym z najczęściej wybieranych rozwiązań do szaf sterowniczych, paneli operatorskich oraz rozdzielnic. Wytrzymałe zaciski śrubowe pozwalają na podłączanie przewodów o przekroju od 0,5 do 2,5 mm², a także obsługują szeroki zakres numerów AWG (20–14).
- 16 pinów (+ PE) – idealne do przesyłu sygnałów, zasilania oraz sterowania
- Bezpieczna obsługa napięcia do 250 V oraz prądu do 16 A
- Izolowany korpus z materiałów o wysokim stopniu samogaszenia (UL94 V-0)
- Posrebrzane styki wykonane z mosiądzu gwarantują wysoką przewodność i odporność na korozję
- Solidny i precyzyjny montaż dzięki śrubom mocującym
- Możliwość wielokrotnego wtykania i rozłączania (min. 500 cykli wtykowych)
- Rozmiar standardowy A16 – kompatybilność z popularnymi obudowami przemysłowymi
Zastosowanie – gdzie sprawdzi się żeński wkład 16-polowy?
Wkład żeński A16 16-polowy znajduje zastosowanie w:
- Automatyce przemysłowej – skrzynki sterownicze, mostki sygnałowe, panele operatorskie
- Maszynach produkcyjnych i robotach
- Przemysłowych liniach technologicznych
- Systemach dystrybucji energii i sygnałów
- Taborze kolejowym oraz urządzeniach transportowych
- Instalacjach HVAC oraz systemach budynkowych
Odporność na wysokie temperatury robocze (od -40 do +125°C), wysoka wytrzymałość mechaniczna oraz zgodność z wymaganiami norm przemysłowych (EN 60664-1, EN 60950-1, IEC 60664-1) sprawiają, że złącze jest odpowiednie do pracy w trudnych i wymagających warunkach przemysłowych.
Wkład żeński A16 – zalety konstrukcyjne i techniczne
Do największych zalet prezentowanego wkładu żeńskiego A16 należą między innymi:
- Wysoki poziom bezpieczeństwa użytkowania
- Prosty i szybki montaż przewodów przy pomocy śrub
- Uniwersalność – możliwość wykorzystania w różnych branżach
- Odporność na drgania oraz uszkodzenia mechaniczne
- Stabilne połączenie elektryczne przez długi czas eksploatacji

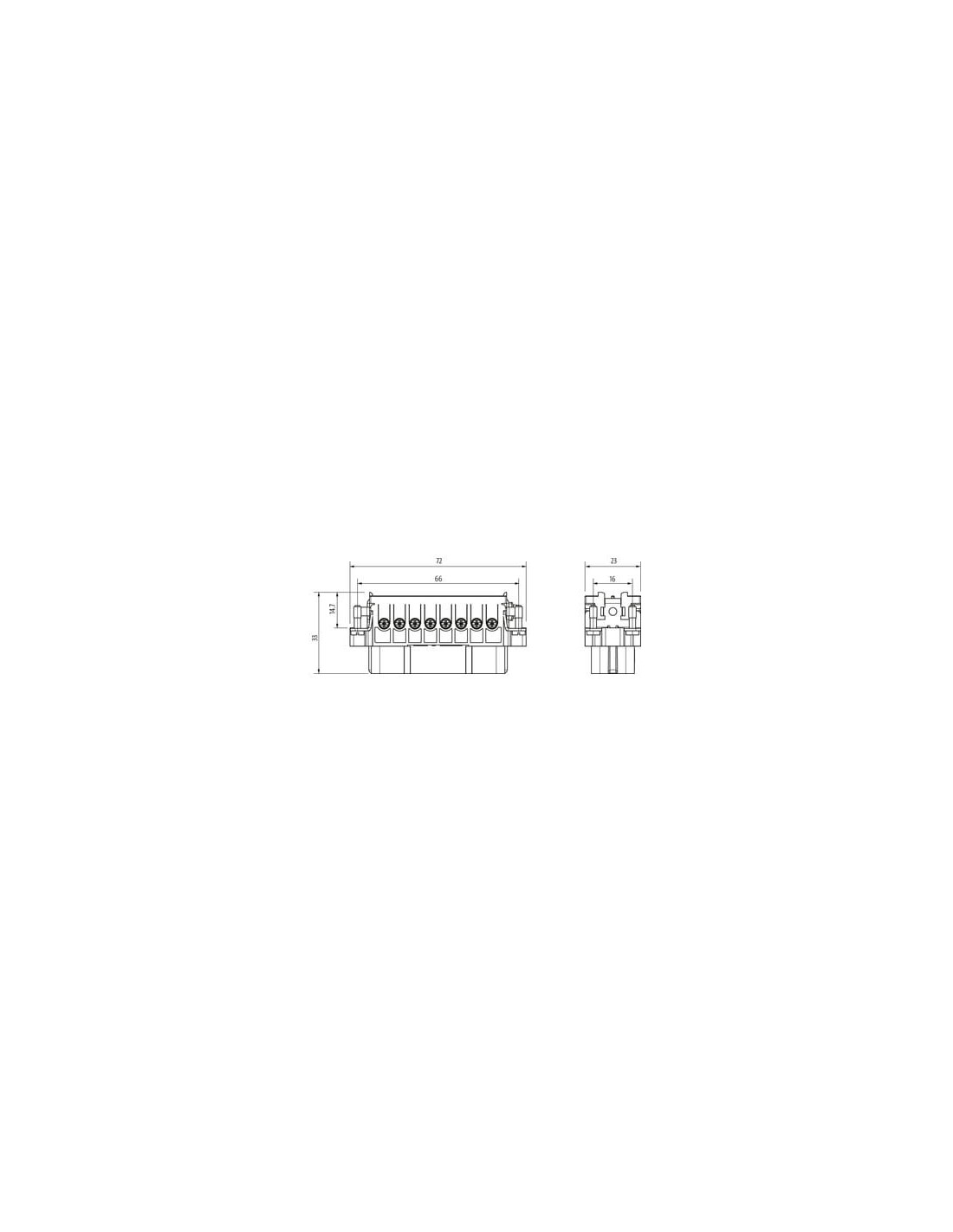

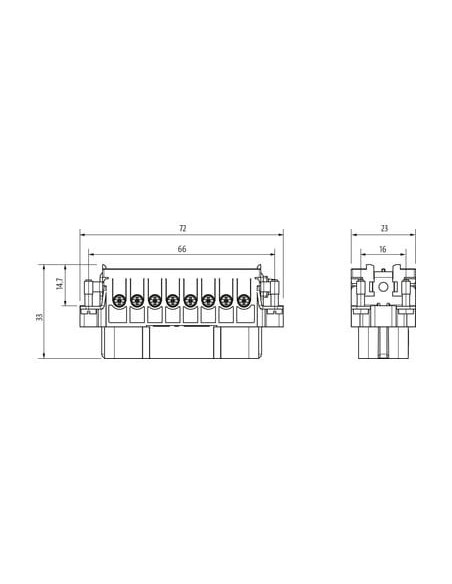

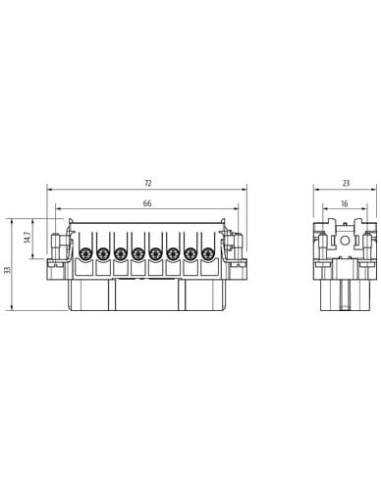

Dzięki kompaktowym wymiarom (72 × 33 × 23 mm) wkład znakomicie sprawdzi się w miejscach o ograniczonej przestrzeni montażowej.
Podsumowanie – wkład żeński A16 16-polowy Murrelektronik
Wkład żeński A16 16-polowy z zaciskami śrubowymi to sprawdzone złącze przemysłowe, które gwarantuje niezawodne połączenie elektryczne nawet w najbardziej wymagających warunkach przemysłowych. Wytrzymała konstrukcja, duża kompatybilność oraz szeroki zakres zastosowań czynią go wyborem zarówno uniwersalnym, jak i przyszłościowym dla profesjonalnych instalatorów oraz projektantów automatyki przemysłowej.
