A10
Żeński
10-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,8 mm |
| Średnica izolacji żył min. | 4,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,4 Nm |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła wyciągu min. | 50 N |
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 180 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | A10 |
| Wysokość | 33,2 mm |
| Szerokość | 23 mm |
| Głębokość | 55,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

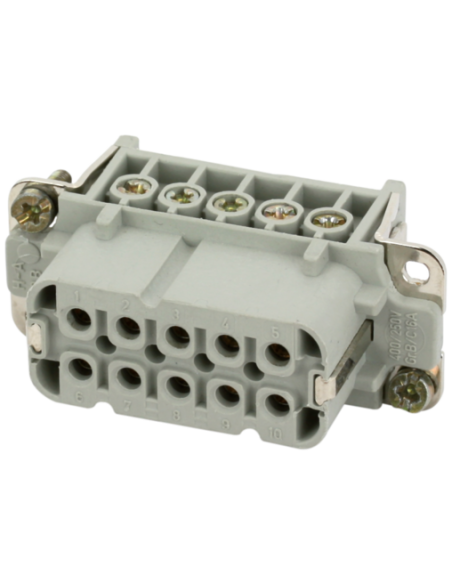

Wkładka Księgowa Modlink Heavy Żeńska A10 10-polowa 250V 16A – Zaawansowany Element Połączeniowy
Wkładka księgowa Modlink Heavy typu żeńskiego, model A10 o kodzie produktu 70MH-EB010-BS01020, to wysokiej klasy rozwiązanie połączeniowe, przeznaczone do zastosowań przemysłowych. Dzięki uniwersalnej konstrukcji oraz wytrzymałym materiałom spełnia rygorystyczne wymagania stawiane przez nowoczesne instalacje elektryczne oraz automatykę przemysłową.
Najważniejsze cechy – Wkładka Modlink Heavy A10 10-polowa
- Liczba pinów: 10 + PE – możliwość przesyłu sygnałów lub zasilania w jednym złączu.
- Maksymalne napięcie robocze: 250 V AC/DC – kompatybilność z typowymi instalacjami przemysłowymi.
- Maksymalny prąd roboczy: 16 A – zapewnia stabilną pracę nawet przy dużym obciążeniu.
- Zaciski śrubowe SK – niezawodne i łatwe w montażu połączenie przewodów.
- Obudowa z wytrzymałego tworzywa PA GF – odporność na uszkodzenia mechaniczne i działanie czynników chemicznych.
- Kategoria przepięcia III zgodna z EN 60664-1 oraz EN 60950-1 – podwyższony poziom bezpieczeństwa eksploatacji.
- Klasa palności UL94 V-0 – najwyższy poziom ochrony antypożarowej, wymagana w aplikacjach przemysłowych.
- Temperatura pracy: od -40°C do +125°C – szerokie możliwości zastosowania w trudnych warunkach środowiskowych.
Zastosowanie wkładki Modlink Heavy A10 10-polowej
Wkładka żeńska A10 znajduje zastosowanie w wielu sektorach przemysłu. Umożliwia bezpieczne łączenie przewodów w rozdzielniach sterowniczych, maszynach produkcyjnych, systemach automatyki, instalacjach energetycznych oraz urządzeniach transportowych. Doskonale sprawdza się w aplikacjach wymagających częstych podłączeń i rozłączeń dzięki wysokiej trwałości mechanicznej (minimum 500 cykli wtykowych).
Produkt został zaprojektowany z myślą o wysokiej niezawodności i długowieczności, dzięki czemu idealnie nadaje się do instalacji w środowiskach o podwyższonym poziomie zanieczyszczenia (klasa 3) oraz tam, gdzie wymagane jest skuteczne zabezpieczenie przed przepięciami (pik napięciowy 4 kV).
Korzyści z zastosowania żeńskiej wkładki Modlink Heavy A10
- Uniwersalność i kompatybilność z najczęściej stosowanymi obudowami przemysłowymi.
- Prosty montaż dzięki przejrzystej numeracji pinów i solidnym zaciskom śrubowym.
- Odporność na wysokie temperatury oraz działanie substancji chemicznych.
- Długi okres eksploatacji oraz gwarancja bezpiecznego, stabilnego połączenia elektrycznego.
- Niezawodność w warunkach przemysłowych – sprawdza się w przemyśle maszynowym, motoryzacyjnym, kolejowym oraz automatyce.

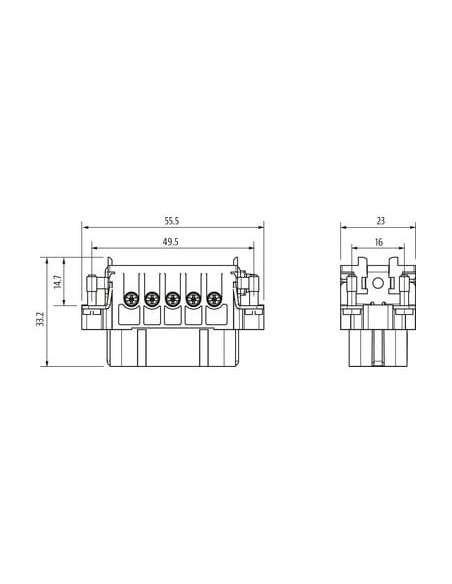

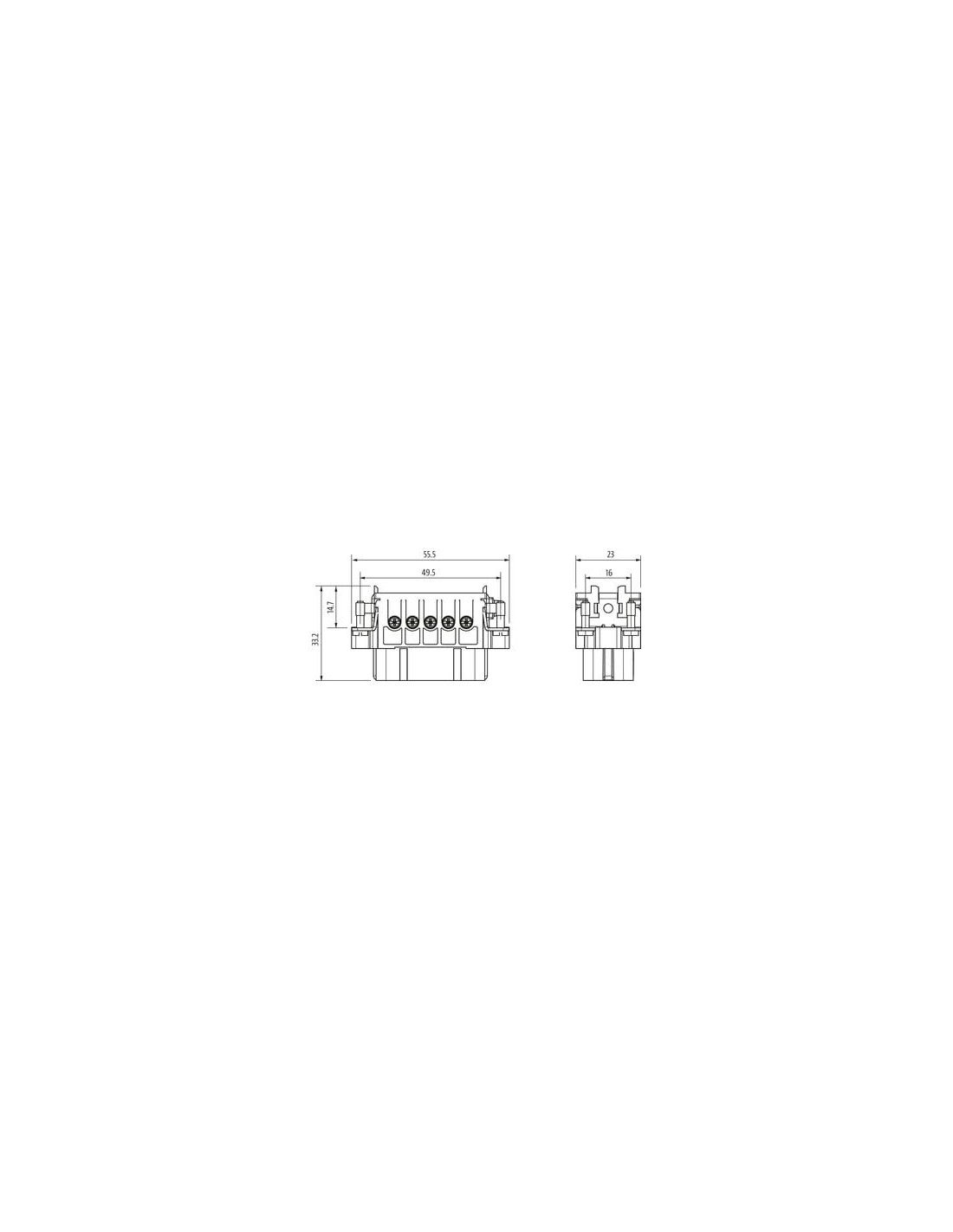

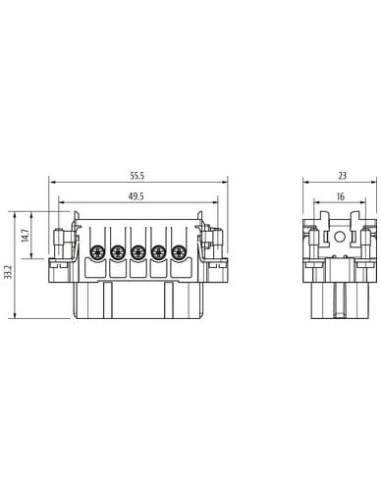

Wymiary i budowa mechaniczna
Wkładka posiada kompaktowe wymiary (55,5 x 23 x 33,2 mm), co ułatwia integrację w różnego rodzaju szafach sterowniczych i obudowach przemysłowych. Solidna konstrukcja z mosiężnymi posrebrzanymi stykami zapewnia skuteczną transmisję sygnału oraz minimalizuje oporności stykowe.
Podsumowanie – Wkładka księgowa Modlink Heavy A10
Wkładka księgowa Modlink Heavy żeńska A10 10-polowa to wysokiej jakości komponent przeznaczony do pracy w wymagających warunkach przemysłowych. Dzięki solidnej konstrukcji oraz wysokim parametrom elektrycznym i mechanicznym zapewnia długotrwałą oraz niezawodną eksploatację w instalacjach automatyki, energetyki oraz przemysłu produkcyjnego.
