Dostępny
Żeński
5-piny
Zacisk push-in
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Proszę zastosować tulejkę.
Potrzebny zacisk 70MH-ZZ100-0000000 (2×)
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 400 V |
| Napięcie robocze DC | 400 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Typ połączenia | Zacisk sprężynowy typu push-in |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 5 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PC |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 1 |
| Wysokość | 35,5 mm |
| Szerokość | 34,1 mm |
| Głębokość | 14,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

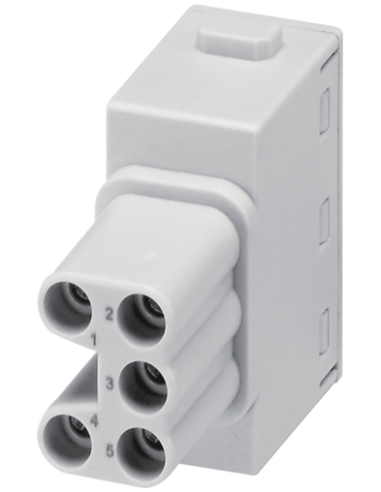

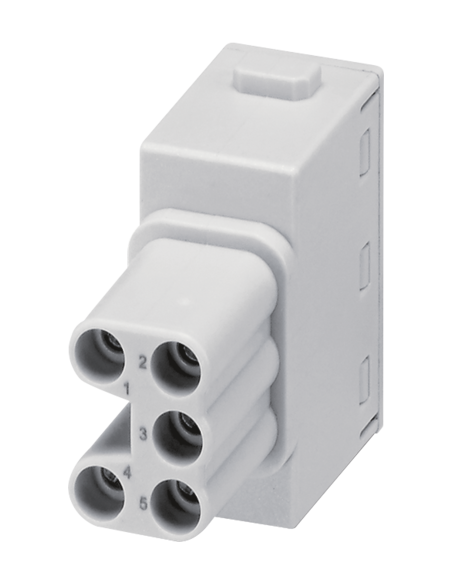

Wkładka żeńska Modlink Heavy 5-polowa Push-in – niezawodne połączenia w automatyce przemysłowej
Wkładka żeńska Modlink Heavy, 5-polowa o kodzie 70MH-MAC1P-0050402 to wysokiej jakości komponent elektryczny, przeznaczony do zaawansowanych instalacji przemysłowych. Produkt znajduje zastosowanie w obszarach, gdzie wymagane są niezawodność, trwałość oraz bezpieczeństwo połączeń elektrycznych. Dzięki kompaktowej konstrukcji oraz zastosowaniu zaawansowanych materiałów, wkładka ta doskonale sprawdza się w systemach automatyki, robotyce przemysłowej oraz w rozdzielnicach zasilających.
Główne zalety wkładki Modlink Heavy 5-polowej
- Zacisk push-in – umożliwia szybkie i wygodne podłączanie przewodów bez użycia narzędzi, co redukuje czas instalacji.
- Trwałość – przystosowana do minimum 500 cykli wtykania i wyciągania, co zapewnia długą żywotność nawet przy częstych zmianach konfiguracji.
- Bezpieczeństwo – wysoki poziom ochrony elektrycznej (stopień zanieczyszczenia 3, znamionowy pik napięciowy 6 kV, kategoria przepięcia III według normy EN 60950-1).
- Uniwersalność – kompatybilna z przewodami o przekroju od 0,14 do 2,5 mm² oraz w zakresie AWG 26–14.
- Odporność na warunki środowiskowe – szeroki zakres temperatur pracy od -40 °C do 125 °C umożliwia stosowanie w wymagających aplikacjach.
- Wysoka jakość materiałów – styki wykonane z mosiądzu z powłoką posrebrzaną oraz obudowa z tworzywa PC klasy V-0 według normy UL94.
Zastosowania wkładki Modlink Heavy żeńskiej
5-polowa wkładka Modlink Heavy jest wykorzystywana w aplikacjach, gdzie kluczowe są niezawodne i trwałe połączenia w warunkach przemysłowych, takich jak:
- Systemy sterowania automatyką przemysłową
- Szafy rozdzielcze i rozdzielnice elektryczne
- Maszyny produkcyjne i urządzenia technologiczne
- Aplikacje robotyczne oraz infrastruktura fabryczna
- Energetyka i budowa linii produkcyjnych
Produkt ten doskonale sprawdza się wszędzie tam, gdzie wymagane są wysokie parametry elektryczne (400 V, 16 A) oraz trwałość połączeń w warunkach narażonych na drgania, zanieczyszczenia czy wysoką temperaturę.
Opis konstrukcji i montażu

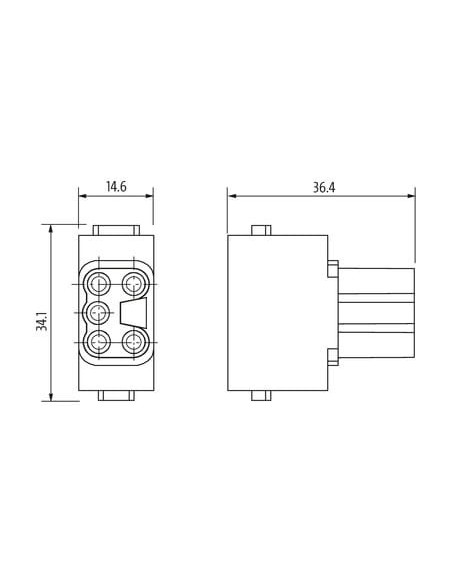

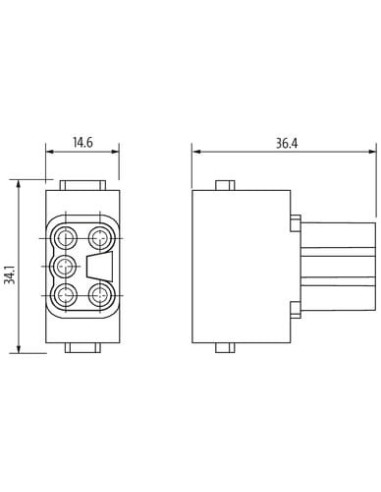

Kompaktowe wymiary wkładki (34,1 x 14,6 x 36,4 mm) umożliwiają jej montaż nawet w ograniczonej przestrzeni. Konstrukcja 5-polowa ułatwia identyfikację i podłączenie przewodów. Wkładka zalecana jest do stosowania razem z tulejkami oraz niezbędnymi zaciskami (70MH-ZZ100-0000000).
Wkładka Modlink Heavy gwarantuje skuteczną i bezpieczną transmisję sygnałów oraz zasilania, spełniając rygorystyczne normy przemysłowe i zapewniając stabilność działania instalacji przez długi czas.
