B10
Osłonka
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M25 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 51 mm |
| Szerokość | 43 mm |
| Głębokość | 73 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

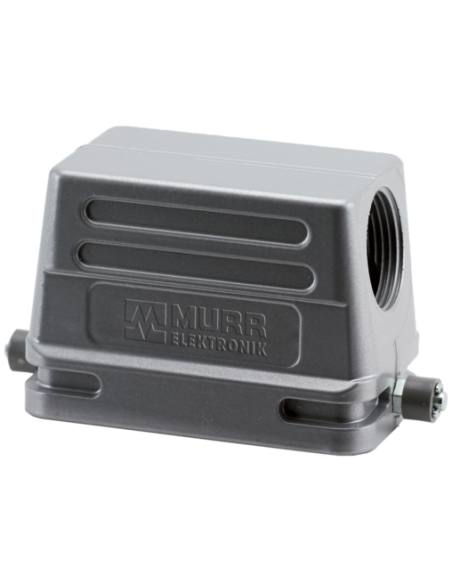

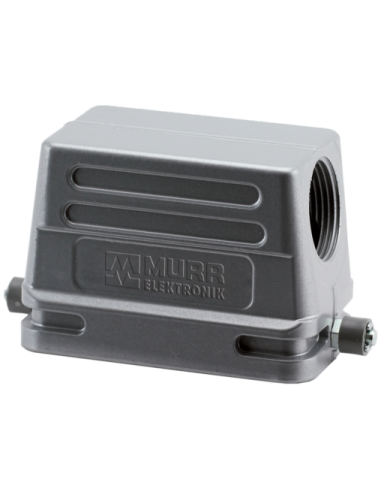

Obudowa przemysłowa Modlink Heavy B10 – niskoprofilowa, wytrzymała konstrukcja do aplikacji wymagających IP65
Obudowa Modlink Heavy B10 (kod produktu: 70MH-GTENL-A02C000) to niskoprofilowa, kompaktowa obudowa, przeznaczona do wymagających zastosowań przemysłowych. Wykorzystanie wysokiej jakości aluminiowego odlewu ciśnieniowego oraz malowania proszkowego zapewnia trwałość oraz odporność na uszkodzenia mechaniczne i działanie niekorzystnych warunków środowiskowych.
Solidna ochrona – stopień ochrony IP65
Obudowa gwarantuje stopień ochrony IP65 według normy EN IEC 60529, co oznacza pełną pyłoszczelność oraz ochronę przed strumieniami wody pod niskim ciśnieniem z każdej strony. Doskonale sprawdza się w środowiskach przemysłowych o podwyższonych wymaganiach dotyczących szczelności.
Zastosowania obudowy Modlink Heavy B10
- Automatyka przemysłowa – zabezpieczanie połączeń elektrycznych, sterowników PLC oraz systemów czujników.
- Maszyny i linie produkcyjne – ochrona elementów elektrycznych i elektronicznych przed kurzem, wodą i innymi czynnikami zewnętrznymi.
- Systemy sterowania i rozdzielnie elektryczne – kompaktowe rozwiązanie dla pracowników zakładów i integratorów systemów.
- Instalacje zewnętrzne – możliwość pracy w szerokim zakresie temperatur od -40°C do +100°C.
Najważniejsze zalety i cechy produktu
- Niski profil – oszczędność miejsca przy zachowaniu maksymalnej wytrzymałości.
- Wytrzymała konstrukcja – aluminiowy odlew ciśnieniowy malowany proszkowo gwarantuje trwałość nawet w trudnych warunkach przemysłowych.
- Jedna dźwignia zamykająca – szybki i łatwy montaż oraz obsługa; osłona zamykana pojedynczą dźwignią ułatwia codzienne użytkowanie.
- Boczne odejście kablowe – ergonomiczne rozwiązanie zapewniające wygodę w prowadzeniu przewodów.
- Wysoka odporność na temperaturę – zakres pracy od -40°C do +100°C pozwala na stosowanie w aplikacjach narażonych na skrajne warunki cieplne.
- 500 cykli wtykowych – wysoka trwałość mechaniczna gwarantująca długą żywotność podczas intensywnego użytkowania.
- Montaż gwintowany M25 – zapewnia uniwersalność i kompatybilność z szeroką gamą akcesoriów kablowych.
Wymiary i konstrukcja – kompaktowy rozmiar, duże możliwości

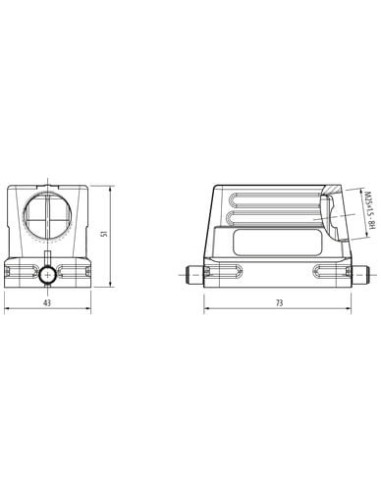

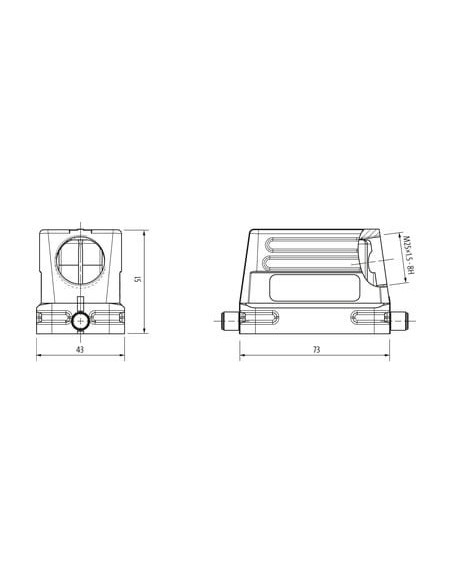

Obudowa Modlink Heavy B10 charakteryzuje się wymiarami 51 mm x 43 mm x 73 mm, co czyni ją idealną do małych i średnich aplikacji przemysłowych, gdzie liczy się zarówno przestrzeń, jak i niezawodność osłonięcia komponentów elektrycznych.
Wybierana przez specjalistów od zautomatyzowanych instalacji przemysłowych oraz profesjonalistów zajmujących się bezpiecznym prowadzeniem okablowania. Niskoprofilowa i szczelna obudowa to połączenie optymalnej ochrony z minimalnym zajęciem przestrzeni – rozwiązanie sprawdzone w setkach zakładów przemysłowych.
