B10
Osłonka
Pojedyczna dźwignia zamykająca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | bocznie |
Instalowanie | Podłączanie
| Gwint montażowy | M20 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Osłonka |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |

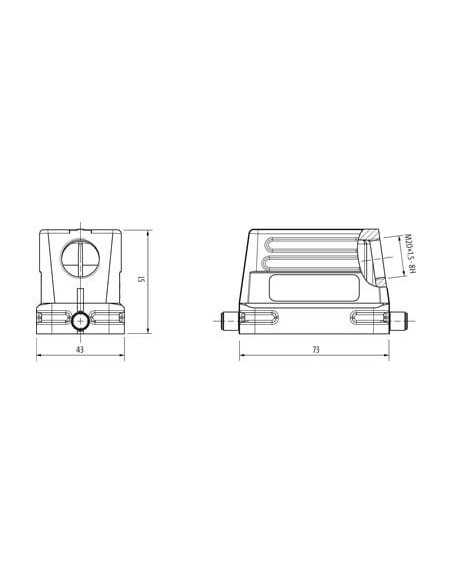

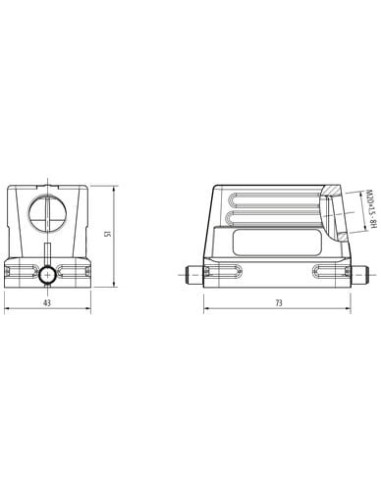

Dane mechaniczne | Dane montażowe
| Rozmiar | B10 |
| Wysokość | 51 mm |
| Szerokość | 43 mm |
| Głębokość | 73 mm |
| Sposób zamykania | Pojedyczna dźwignia zamykająca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

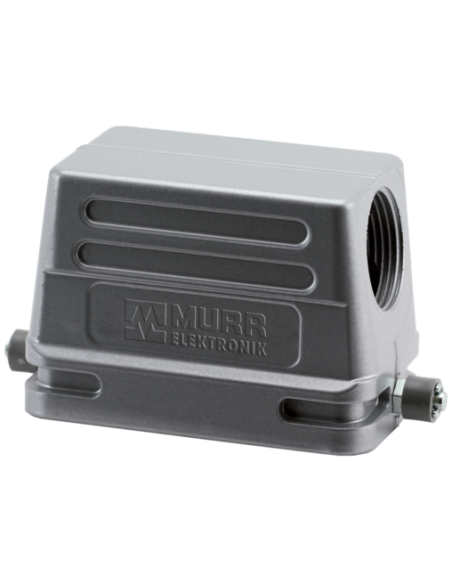

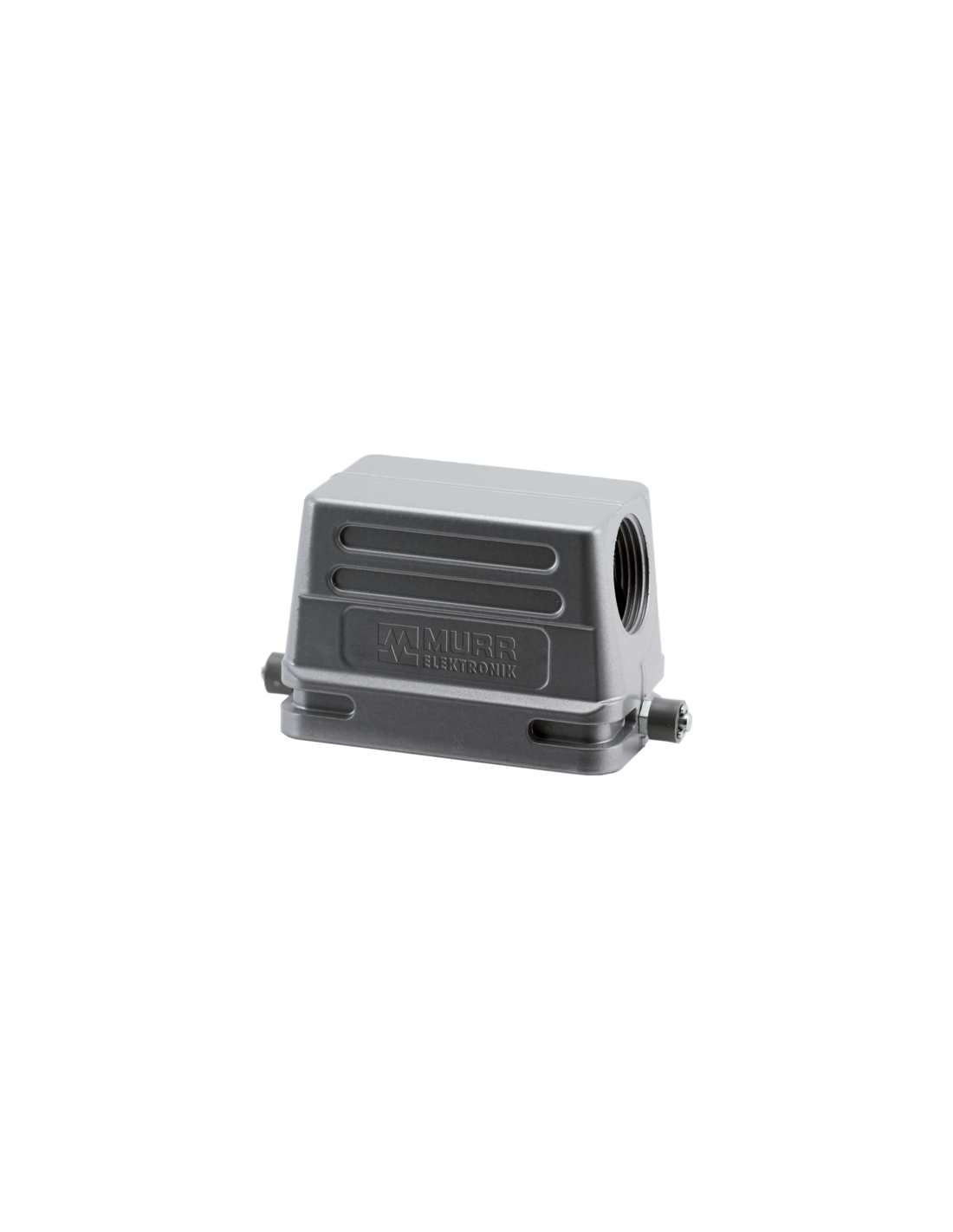

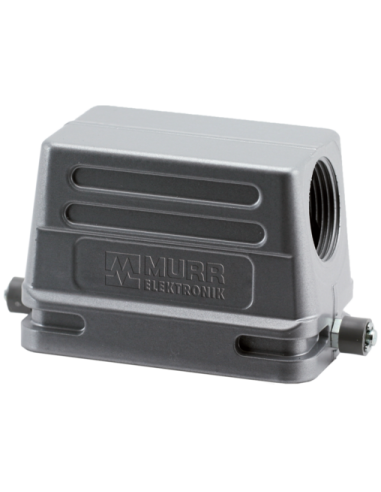

Obudowa Modlink Heavy B10 niski profil, IP65, M20 – Wytrzymała ochrona złącz przemysłowych
Obudowa Modlink Heavy B10 to specjalistyczna osłona dedykowana do zastosowań przemysłowych, gdzie wymagana jest odporność na trudne warunki pracy. Dzięki swoim kompaktowym wymiarom (wysokość 51 mm, szerokość 43 mm, głębokość 73 mm) i niskoprofilowej konstrukcji umożliwia efektywną zabudowę w ograniczonych przestrzeniach. Wersja z bocznym odejściem kablowym oraz gwintem montażowym M20 sprawdzi się w licznych aplikacjach automatyki przemysłowej, systemach sterowania i instalacjach elektrycznych.
Wysoki stopień ochrony IP65 – Bezpieczeństwo i niezawodność
Klasa szczelności IP65 gwarantuje ochronę przed pyłem oraz strumieniami wody, co pozwala na montaż zarówno w środowisku wewnętrznym, jak i zewnętrznym, przy zachowaniu pełnej integralności połączenia. Obudowa skutecznie zabezpiecza sprzęt – ochrona jest zapewniona przy poprawnym zamknięciu na dźwignię oraz zastosowaniu odpowiedniego złącza śrubowego.
Materiał i budowa – Odporność na uszkodzenia mechaniczne
Korpus obudowy wykonano z wysokiej jakości, malowanego proszkowo aluminium, co zapewnia ochronę przed korozją oraz działaniem czynników chemicznych. Blokada ze stali, powlekana galwanicznie, gwarantuje trwałość mechanizmu zamykającego oraz bezpieczeństwo eksploatacji przez co najmniej 500 cykli wtykowych.
Typowe zastosowanie – Elastyczność i uniwersalność
- Automatyka przemysłowa: konserwacja, rozbudowa i zabezpieczenie połączeń elektrycznych i sygnałowych.
- Maszyny i linie produkcyjne: ochrona złącz w warunkach zapylenia i narażenia na wilgoć.
- Systemy sterowania i rozdzielnie: ochrona węzłów komunikacyjnych i zasilających w szafach sterowniczych.
- Aplikacje zewnętrzne: odporność na skrajne temperatury od -40 °C do +100 °C.
Dzięki kompaktowym wymiarom i niskiemu profilowi, obudowa Modlink Heavy B10 może być stosowana w miejscach o ograniczonej przestrzeni montażowej – zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
Kluczowe zalety obudowy Modlink Heavy B10
- Wysoka szczelność IP65 – skuteczna ochrona przed wodą i pyłem
- Odporność mechaniczna dzięki aluminiowemu korpusowi
- Długowieczność (co najmniej 500 cykli wtykowych)
- Uniwersalne zastosowanie w różnorodnych środowiskach przemysłowych
- Szybki montaż i niezawodność dzięki pojedynczej dźwigni zamykającej
Obudowa Modlink Heavy B10 to sprawdzone rozwiązanie dla wszystkich, którzy oczekują wysokiego poziomu bezpieczeństwa, trwałości i niezawodności w ochronie złącz przemysłowych w wymagających warunkach pracy.
