B6
Męski
10-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 4 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 11 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,8 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 10 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 70 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B6 |

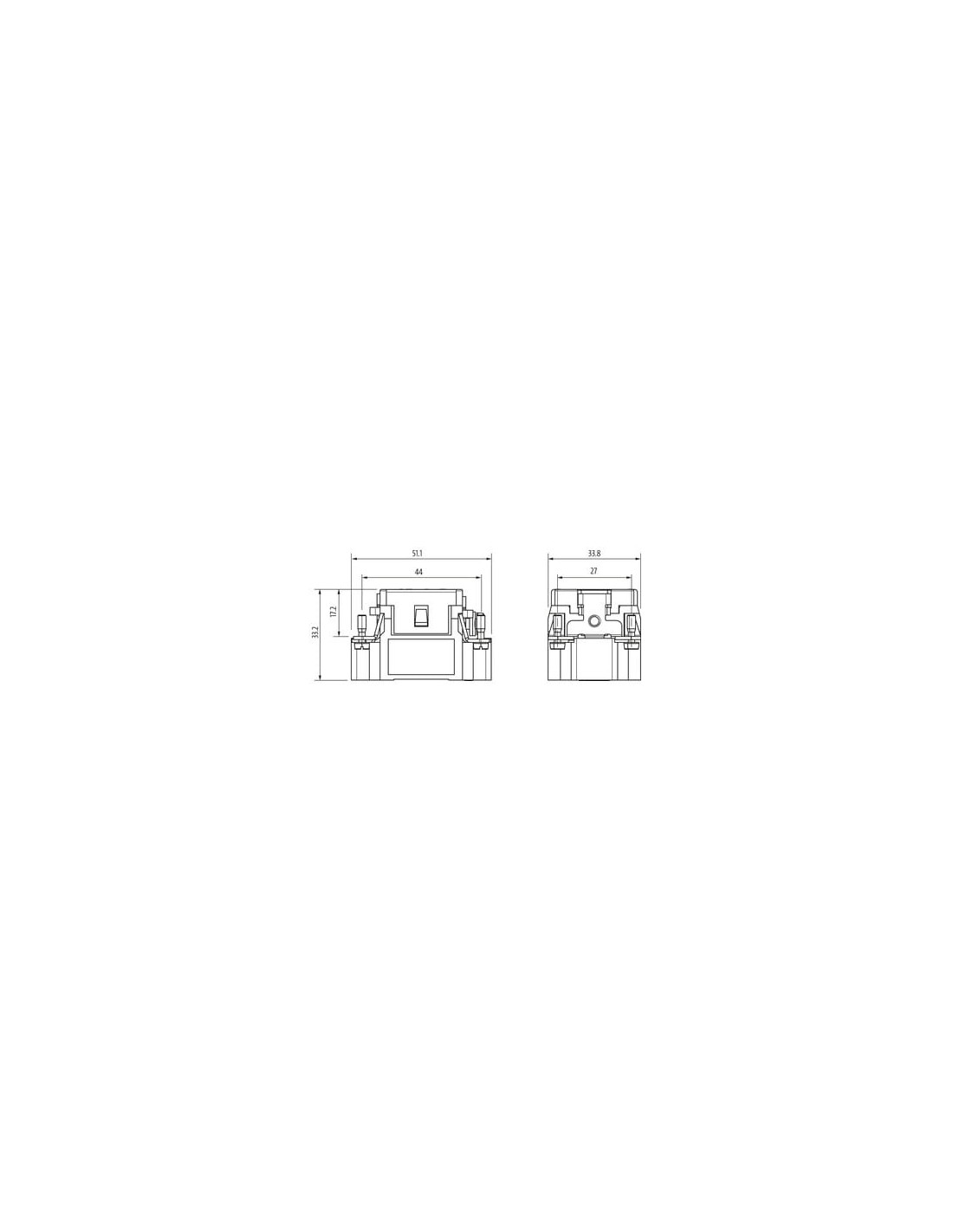

| Wysokość | 33,2 mm |
| Szerokość | 33,8 mm |
| Głębokość | 51,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

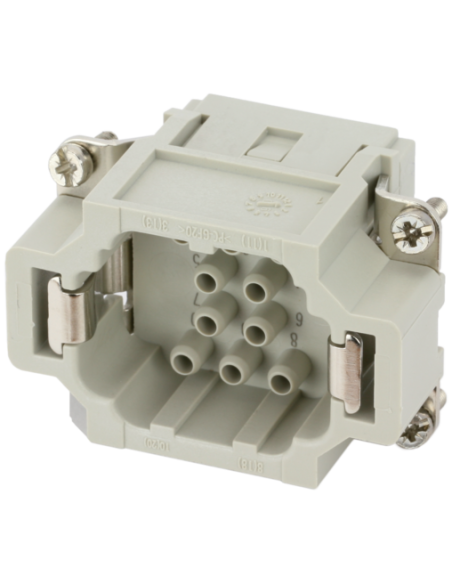

Wkładka do przechowywania Modlink Heavy B6 męska 10-polowa – zastosowanie i charakterystyka
Wkładka do przechowywania Modlink Heavy B6 męska 10-polowa to wysokiej jakości komponent zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Z powodzeniem znajduje zastosowanie w szafach sterowniczych, urządzeniach automatyki oraz systemach zasilania i dystrybucji energii elektrycznej. Model 70MH-ES010-DC03020 gwarantuje bezpieczne i efektywne połączenia w instalacjach o podwyższonym poziomie niezawodności.
Wytrzymała konstrukcja i bezpieczeństwo użytkowania
Prezentowana wkładka złącza przemysłowego została wykonana z trwałych materiałów, co zapewnia odporność na uszkodzenia mechaniczne oraz trudne warunki środowiskowe. Obudowa z poliwęglanu wzmacnianego włóknem szklanym (PC GF) gwarantuje odpowiednią ochronę oraz stabilność wymiarową. Styk wykonany z posrebrzanego mosiądzu zapewnia doskonałe przewodzenie prądu, chroniąc cały układ przed niepożądanymi spadkami napięcia i przepięciami.
Najważniejsze zalety produktu
- Szeroki zakres temperatur pracy w przedziale -40°C do 125°C, co umożliwia stosowanie w różnych warunkach przemysłowych.
- Wysoka odporność elektryczna: napięcie robocze do 500V AC/DC oraz prąd do 16A.
- Zwiększona wytrzymałość mechaniczna – komponent wytrzymuje co najmniej 500 cykli podłączania.
- Odporność ogniowa: zgodność z UL94 V-0 – wysoki stopień niepalności materiału.
- Łatwy montaż dzięki zaciskowemu typowi połączenia oraz szerokiemu zakresowi przekroju przewodów (0,14–4 mm²).
- 10 pinów + PE – umożliwia elastyczne konfigurowanie połączeń zasilania i sygnałów.
Typowe zastosowania złącza Modlink Heavy B6 męskiego
Wkładka męska B6 znajduje szerokie zastosowanie w przemyśle elektrycznym, automatyce przemysłowej oraz szafach sterowniczych – wszędzie tam, gdzie wymagane jest trwałe i bezpieczne połączenie wielu przewodów. Świetnie sprawdza się m.in. w:
- Modułach zasilania maszyn i linii produkcyjnych,
- Systemach dystrybucji energii elektrycznej,
- Przemysłowych instalacjach rozdzielczych,
- Obwodach sterujących i sygnałowych o wysokich wymaganiach niezawodności,
- Połączeniach wymagających częstego rozłączania i podłączania (łatwość użytkowania oraz trwałość zacisku).

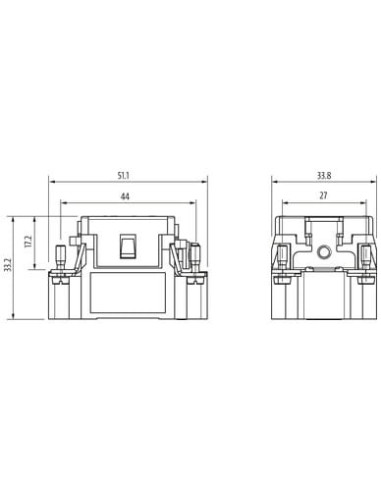

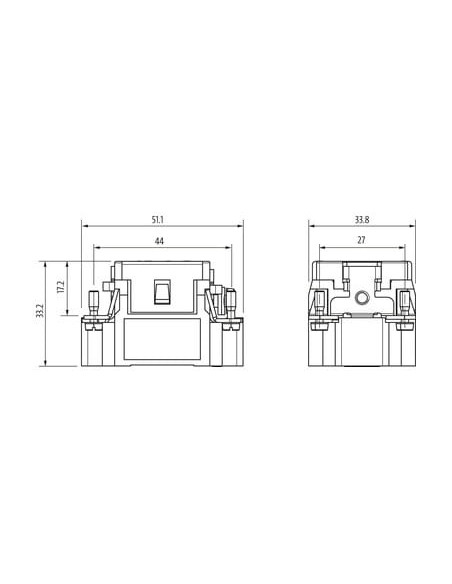

Precyzyjne wymiary i kompatybilność
Kompaktowe wymiary (B6: 33,2 x 33,8 x 51,1 mm) pozwalają na stosowanie wkładki w ograniczonej przestrzeni montażowej. Konstrukcja jest zgodna ze standardami przemysłowymi, co umożliwia integrację z większością kompatybilnych obudów i ram złączowych stosowanych w automatyce oraz rozdzielnicach.
Wkładka do przechowywania Modlink Heavy B6 męska 10-polowa to niezawodne rozwiązanie do tworzenia wielobiegunowych połączeń elektrycznych wszędzie tam, gdzie liczy się trwałość, bezpieczeństwo oraz uniwersalność zastosowań.
