A10
Żeński
15-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 13 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 4,3 mm |
| Typ połączenia | Zacisk |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 15 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIa |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 70 N |
| Siła ciągnięcia maks. | 100 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PC GF |

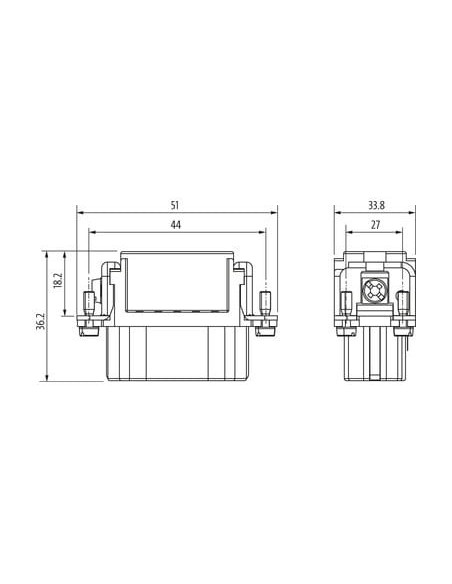

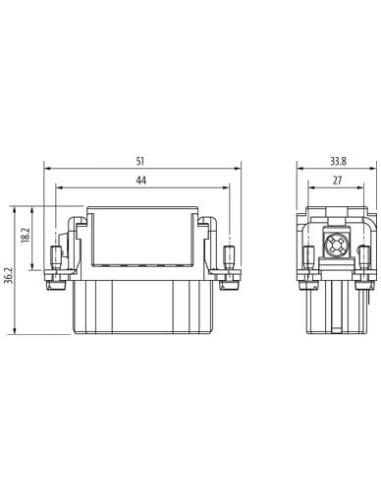

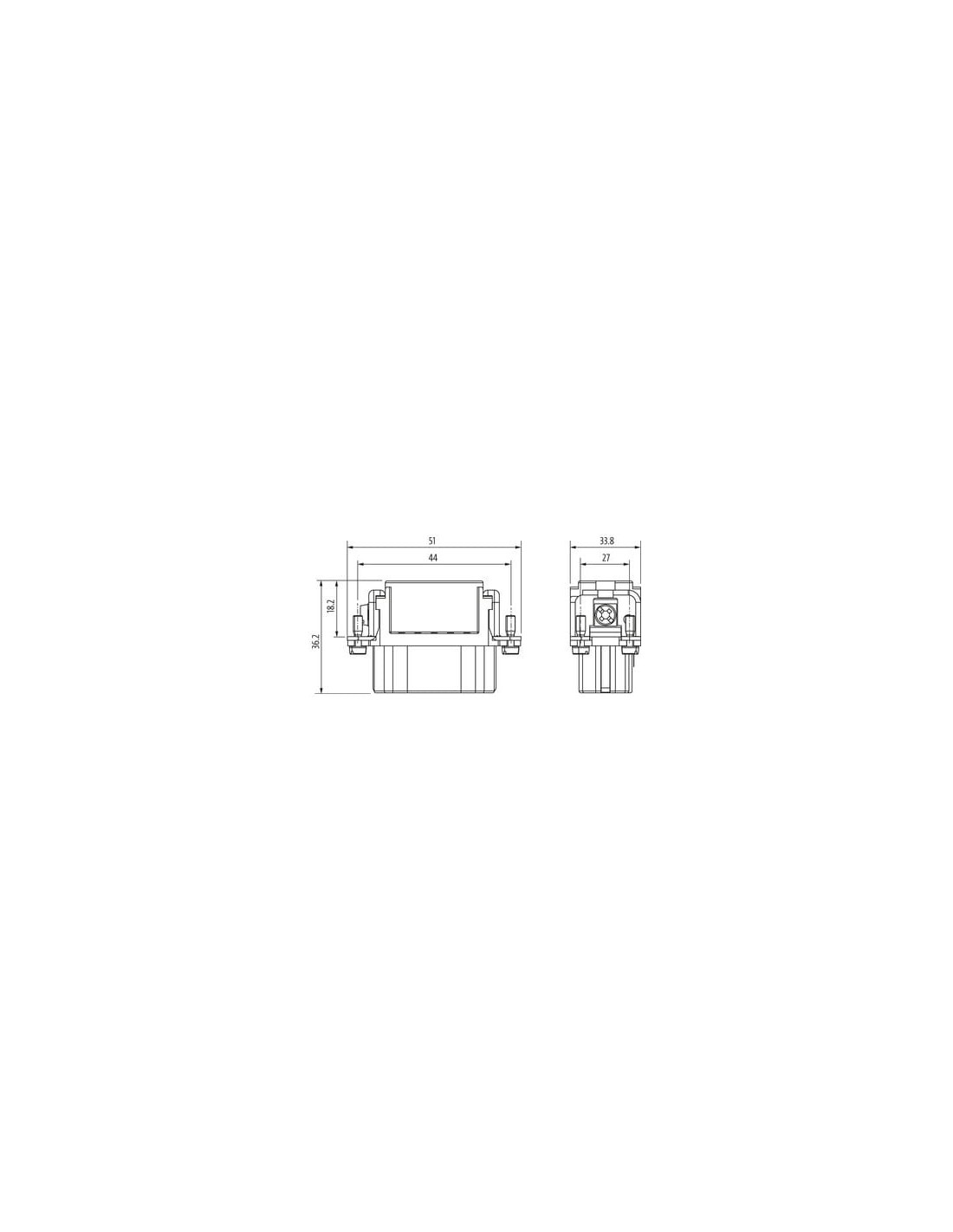

Dane mechaniczne | Dane montażowe
| Rozmiar | A10 |
| Wysokość | 36,2 mm |
| Szerokość | 23 mm |
| Głębokość | 56,3 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/21 |

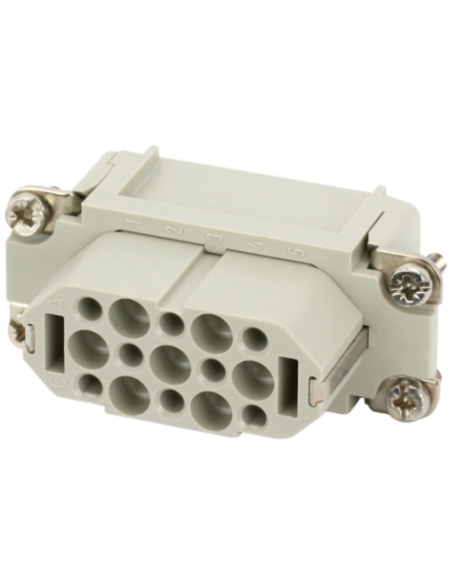

Wkładka księgowa Modlink Heavy żeńska A10 – 15 pinów – 70MH-EB015-BC01010
Wkładka księgowa Modlink Heavy A10, model żeński, 70MH-EB015-BC01010 to komponent wysokiej jakości, przeznaczony do zastosowań przemysłowych, w których wymagana jest niezawodność połączeń oraz trwałość złącz. Produkt został zaprojektowany z myślą o instalacjach elektrycznych i automatyce przemysłowej, spełniając wymagania w zakresie bezpieczeństwa oraz niezawodności działania.
Najważniejsze cechy – Heavy Duty Connector 15-pinowy A10
- Uniwersalność zastosowania – umożliwia szybkie i bezpieczne łączenie przewodów w szafach sterowniczych, maszynach oraz liniach technologicznych.
- 15 pinów + PE – gniazdo o szerokich możliwościach konfiguracji sygnałów i zasilania.
- Zacisk śrubowy pozwala na łatwy montaż przewodów o przekroju od 0,14 do 2,5 mm² (AWG 26–13).
- Odporność na trudne warunki otoczenia – szeroki zakres temperatur pracy od -40°C do 125°C oraz wysoka klasa palności UL94 V-0.
- Stabilność połączenia mechanicznego – wytrzymały korpus oraz precyzyjne mocowanie wkładki zapobiegają przypadkowemu rozłączeniu.
- Trwałość eksploatacyjna – gwarantowana odporność na minimum 500 cykli wtykowych.
Zastosowania wkładek Modlink Heavy A10 żeńskich
Wkładki księgowe typu Modlink Heavy A10 doskonale sprawdzają się w aplikacjach wymagających niezawodnego przesyłu mocy i sygnałów. Są szeroko stosowane w:
- Automatyce przemysłowej – połączenia sterowników PLC, napędów silników, urządzeń pomiarowych.
- Budowie maszyn – modułowe zasilanie i transmisja sygnałów na liniach produkcyjnych oraz montażowych.
- Szafach sterowniczych i rozdzielniach elektrycznych – łatwe łączenie i serwisowanie instalacji.
- Przemysłowych systemach robotycznych oraz systemach transportu bliskiego.
- Energetyce i infrastrukturze przemysłowej – wszędzie tam, gdzie ważna jest wytrzymałość i niezawodność połączeń.
Konstrukcja i jakość wykonania złącza przemysłowego A10
Korpus wkładki wykonany jest z trwałego tworzywa o podwyższonej odporności na uszkodzenia mechaniczne oraz czynniki środowiskowe. Styki wykonane są z mosiądzu, pokryte warstwą srebra, co zapewnia doskonałe przewodnictwo oraz zwiększoną odporność na korozję. Zaawansowana konstrukcja zapobiega przypadkowym zwarciom i umożliwia stabilne połączenie.
Dlaczego warto wybrać wkładkę Modlink Heavy żeńska 15 pinów?
Wkładka Modlink Heavy A10 wyróżnia się nie tylko solidnością, ale także łatwością montażu oraz szerokim zakresem kompatybilności z akcesoriami przemysłowymi. Zastosowanie wysokiej jakości materiałów izolacyjnych oraz certyfikowanych komponentów zapewnia zgodność ze standardami bezpieczeństwa oraz trwałość na lata.
To idealny wybór do wymagających aplikacji przemysłowych, automatyki oraz energetyki.
