Dostępny
B16
Żeński
16-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,5 mm |
| Średnica izolacji żył min. | 3,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,5 Nm |
| Gender | female |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 16 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 150 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 35,1 mm |
| Szerokość | 33,9 mm |
| Głębokość | 84 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

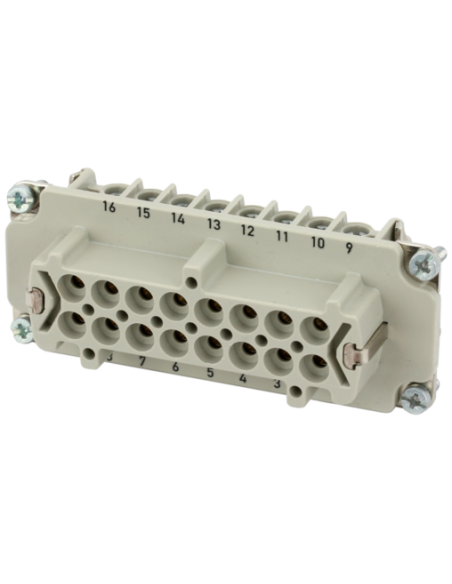

Wkładka książkowa B16 żeńska, 16-polowa, 500V 16A – zastosowania przemysłowe
Wkładka książkowa B16 żeńska, 16-polowa o napięciu roboczym 500V i prądzie znamionowym 16A to specjalistyczny komponent elektrotechniczny, przeznaczony do zaawansowanych instalacji przemysłowych. Złącze oferuje 16 niezależnych pinów połączeniowych oraz dodatkowy styk PE, co pozwala na bezpieczne i niezawodne przesyłanie sygnałów oraz mocy w złożonych systemach automatyki.
Kluczowe korzyści i zalety wkładki książkowej B16 16-polowej
- Wysoka wytrzymałość mechaniczna: Obudowa wykonana z trwałego tworzywa PA z domieszką włókna szklanego zapewnia odporność na uszkodzenia mechaniczne oraz długą żywotność.
- Bezpieczeństwo i niezawodność: Styk posrebrzany gwarantuje niską rezystancję styków oraz wysoką odporność na korozję. Klasa palności UL94 V-0 podkreśla wysoką odporność na zapłon.
- Prosty i wygodny montaż: Zaciski śrubowe umożliwiają szybkie i pewne połączenie przewodów o przekroju od 0,5 do 2,5 mm², co usprawnia proces instalacji.
- Możliwość pracy w szerokim zakresie temperatur: Niezawodne działanie w temperaturze od -40°C do 125°C pozwala na użytkowanie w wymagających warunkach przemysłowych.
- Wysoka liczba cykli łączeniowych: Minimum 500 cykli wtykowych zapewnia trwałość i możliwość wielokrotnego użytkowania bez utraty jakości połączenia.
Typowe zastosowania wkładki książkowej B16 16-polowej 500V 16A
Wkładka książkowa B16 żeńska, 16-polowa dedykowana jest do zastosowań w automatyce przemysłowej, szafach sterowniczych, maszynach produkcyjnych, instalacjach rozdzielczych oraz wszędzie tam, gdzie wymagane jest połączenie wielu przewodów o wysokim poziomie bezpieczeństwa i niezawodności. Sprawdza się w systemach:
- Automatyki przemysłowej
- Budowy maszyn
- Rozdzielnic elektrycznych
- Sterowania procesami technologicznymi
- Przemysłu energetycznego i kolejowego
Najważniejsze cechy techniczne i certyfikaty jakości
Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości, takie jak IEC 60664-1 oraz EN 60950-1. Posiada wysoką klasę izolacji oraz zabezpieczenie przed przepięciami (kategoria III), co czyni go odpowiednim do zastosowań o wysokich wymaganiach niezawodności.

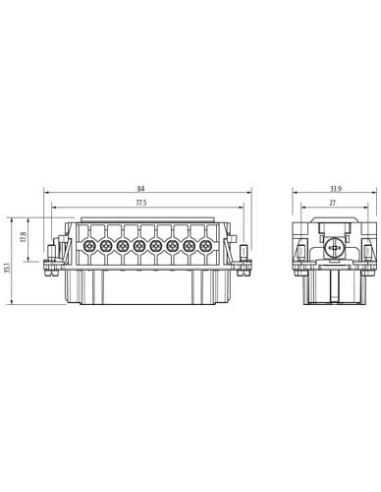

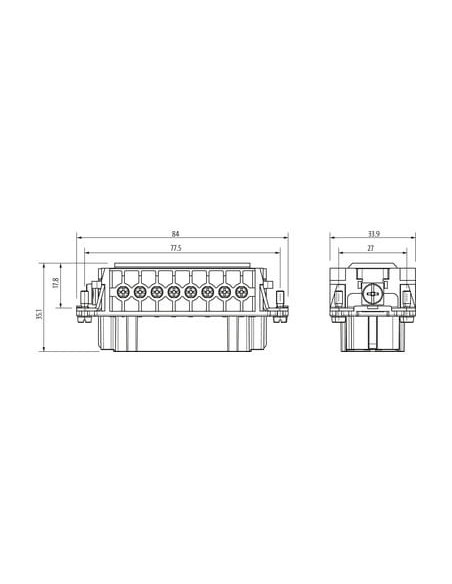

Kompaktowe wymiary (35,1 mm wysokości, 33,9 mm szerokości, 84 mm głębokości) umożliwiają łatwą integrację nawet w ograniczonych przestrzeniach montażowych. Wytrzymałość mechaniczna (siła trzymania i ciągnięcia do 150 N) oraz wysoka rezystancja izolacji stanowią gwarancję bezpieczeństwa nawet w trudnych warunkach otoczenia.
