Dostępny
B24
Męski
24-piny
Zacisk śrubowy
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 500 V |
| Napięcie robocze DC | 500 V |
| Prąd roboczy | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 20 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Długość przycięcia | 7,5 mm |
| Średnica izolacji żył min. | 3,6 mm |
| Typ połączenia | Zaciski śrubowe SK |
| Moment dokręcenia śruby zaciskowej | 0,5 Nm |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 24 + PE |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | IIIb |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania min. | 150 N |
| Siła ciągnięcia maks. | 200 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał styk | Mosiądz |
| Materiał mocowanie styków | PA GF |

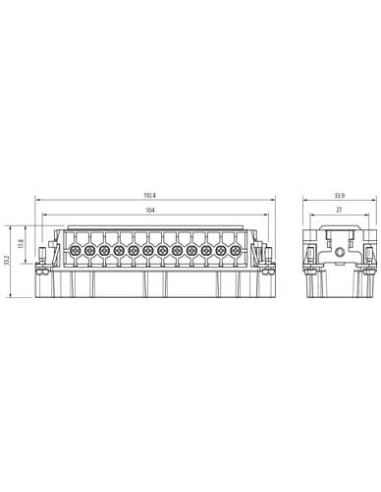

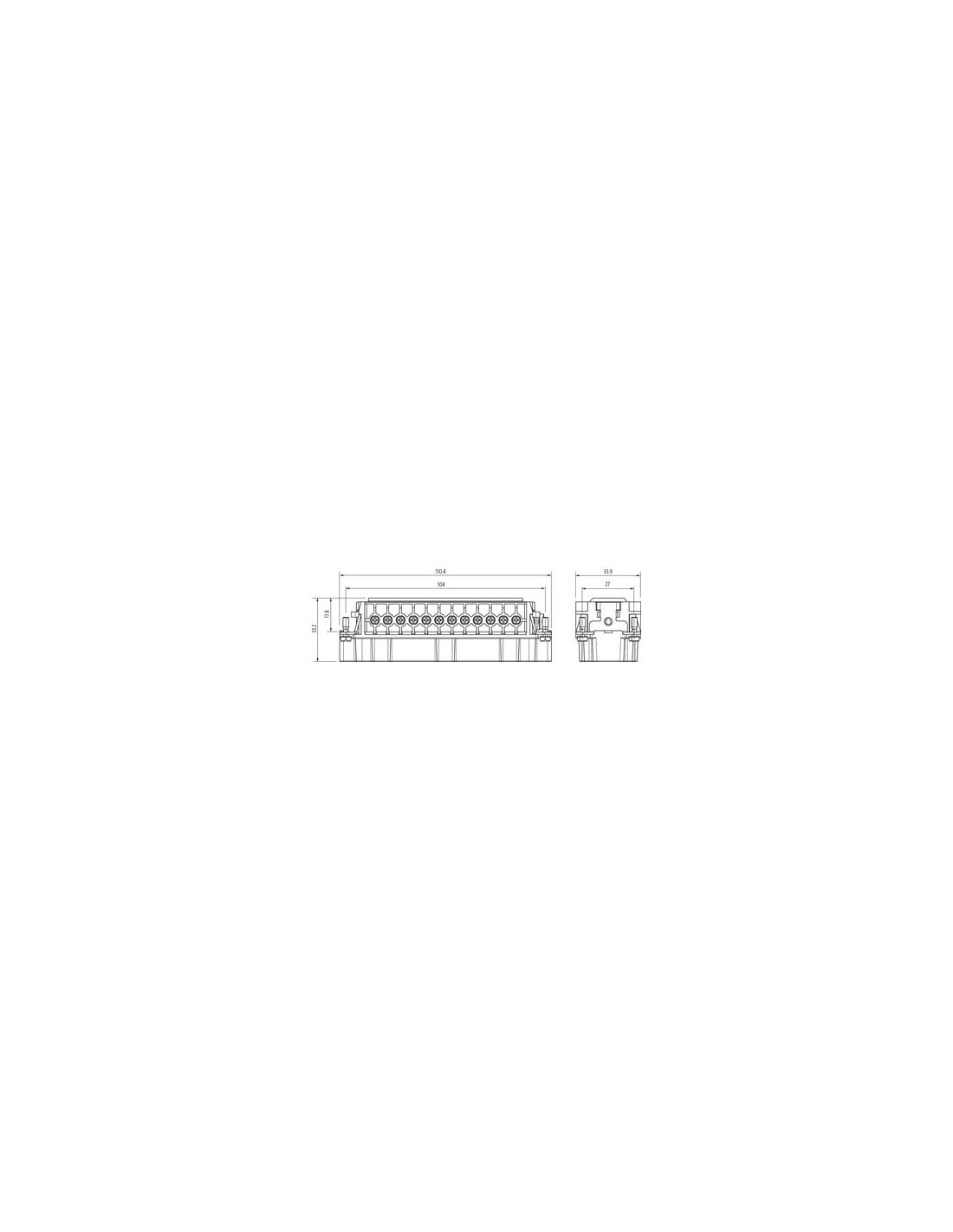

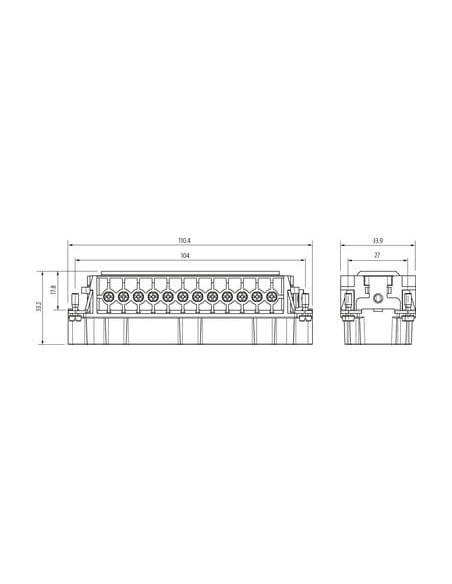

Dane mechaniczne | Dane montażowe
| Rozmiar | B24 |
| Wysokość | 33,2 mm |
| Szerokość | 33,9 mm |
| Głębokość | 110,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

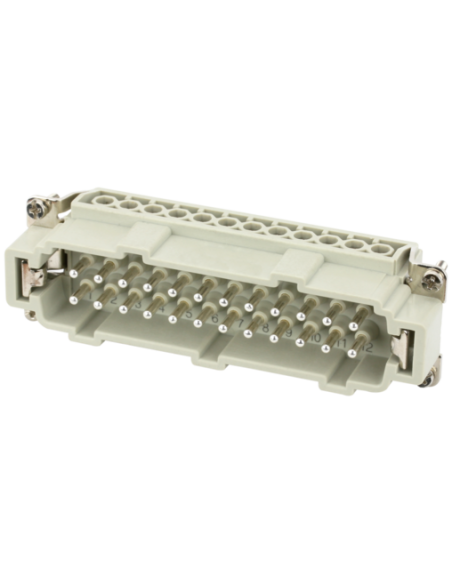

Wkładka zasilacza Modlink Heavy B24 męska 24-polowa 500V 16A – zastosowania i opis
Wkładka zasilacza Modlink Heavy B24 męska, 24-polowa to wysokiej jakości element przeznaczony do zastosowań przemysłowych, gdzie kluczowe są niezawodność połączeń, wytrzymałość mechaniczna oraz wysoka odporność elektryczna. Produkt o kodzie 70MH-ES024-GS03020 to sprawdzony wybór do systemów automatyki, szaf sterowniczych oraz instalacji przemysłowych wymagających pewnych i trwałych połączeń wielopinowych.
Zalety i cechy wyróżniające wkładkę zasilacza Modlink Heavy B24
Wtyk męski 24-pinowy B24 został wyposażony w zaciski śrubowe, które gwarantują pewność montażu i minimalizują ryzyko luzowania się przewodów podczas eksploatacji. Zastosowanie powłoki styków wykonanej z posrebrzanego mosiądzu zapewnia bardzo wysoką przewodność oraz ochronę przed korozją, nawet w trudnych warunkach przemysłowych.
- Liczba pinów: 24 + PE
- Maksymalne napięcie robocze: 500 V AC/DC
- Maksymalny prąd roboczy: 16 A
- Zakres przekrojów przewodów: od 0,5 mm² do 2,5 mm² (AWG 20–14)
- Wytrzymałość mechaniczna: Siła trzymania min. 150 N, siła ciągnięcia max. 200 N
- Klasa palności: UL94 V-0
- Temperatura pracy: od -40°C do +125°C
- Wytrzymałość dielektryczna: Znamionowy pik napięciowy 6 kV, kategoria przepięcia III
Typowe zastosowanie wkładki zasilacza 24-polowej B24
Wkładka zasilacza Modlink Heavy B24 znajduje szerokie zastosowanie w rozdzielniach elektrycznych, szafach sterowniczych, liniach produkcyjnych, maszynach i urządzeniach przemysłowych. Najczęściej stosowana jest wszędzie tam, gdzie wymagane są łącza wielobiegunowe zapewniające niezawodną transmisję zasilania oraz sygnałów sterujących.
Dzięki solidnej konstrukcji i wysokiej odporności na uszkodzenia mechaniczne oraz wpływ czynników środowiskowych, produkt sprawdza się doskonale zarówno w aplikacjach stacjonarnych, jak i mobilnych. Klasa ochrony zanieczyszczenia 3 oraz wysoka rezystancja izolacji czynią tę wkładkę bezpiecznym wyborem do pracy w trudnych warunkach przemysłowych.
Cechy eksploatacyjne i ergonomia montażu
Montaż wkładki zasilacza jest prosty dzięki czytelnemu oznaczeniu pinów oraz ergonomicznej budowie. Zaciski śrubowe SK umożliwiają szybkie i pewne podłączenie przewodów, a jednolita obudowa B24 ułatwia integrację z przemysłowymi systemami połączeń. Dla zapewnienia pewności połączenia przewidziana jest minimalna liczba 500 cykli wtykowych.
- Długość przycięcia przewodu: 7,5 mm
- Minimalna średnica izolacji żył: 3,6 mm
- Moment dokręcenia śrub: 0,5 Nm
Podsumowanie – wkładka zasilacza męska B24 Modlink Heavy
Wkładka zasilacza Modlink Heavy B24 męska, 24-polowa o kodzie 70MH-ES024-GS03020 to niezawodny element systemów automatyki, gwarantujący pewność połączeń, wysoką wytrzymałość mechaniczną oraz szeroki zakres parametrów eksploatacyjnych. Dzięki zastosowaniu materiałów wysokiej jakości oraz zaawansowanej technologii wykonania, produkt sprawdza się w najbardziej wymagających instalacjach przemysłowych.
