B10
Ramka
Męski
dla 3 modułów
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 1 mm² |
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG min. | 18 |
| Numer AWG maks. | 10 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Cykle wtykowe elementu zabezpieczającego min. | 20 |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów (wtykanie) min. | 300 N |
| Siła trzymania modułów (ciągnięcie) min. | 600 N |
| Siła trzymania styku PE | 250 N |
| Typ ramki | male |
| Siła ciągnięcia maks. | 60 N |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał styk | Mosiądz |
| Materiał element bezpieczeństwa | PC GF |

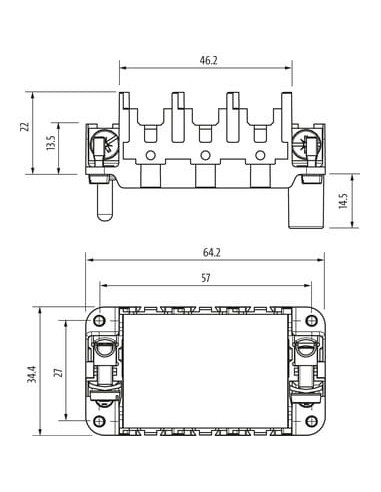

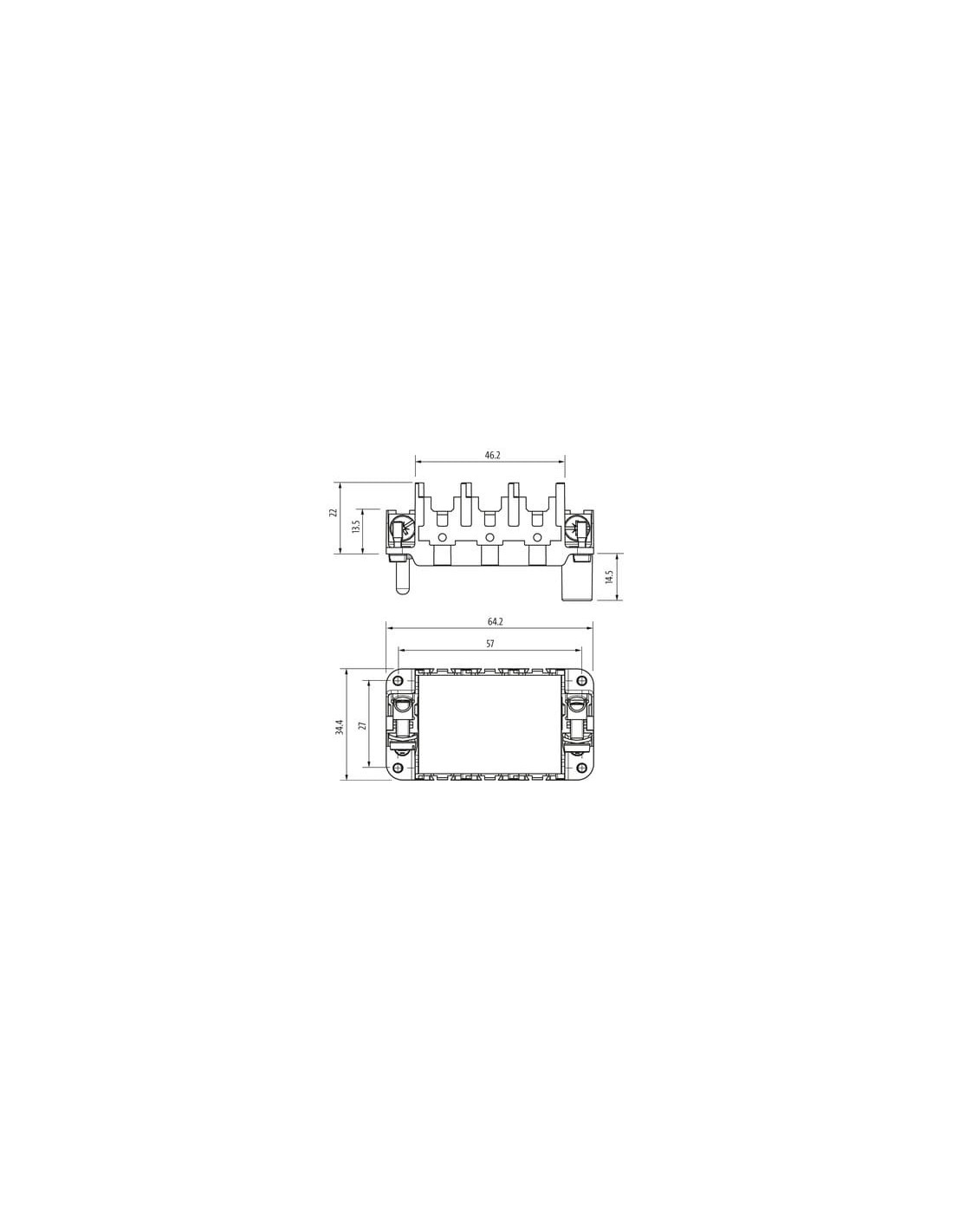

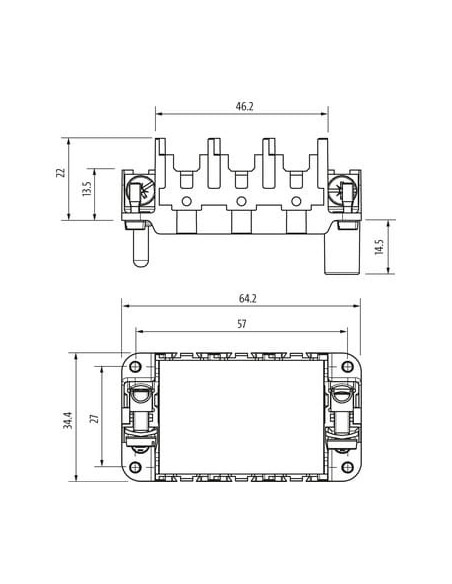

Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 3 |
| Rozmiar | B10 |
| Wysokość | 36,5 mm |
| Szerokość | 34,4 mm |
| Głębokość | 64,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

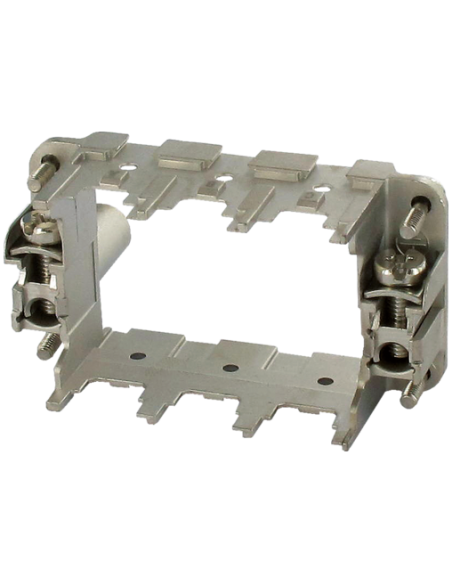

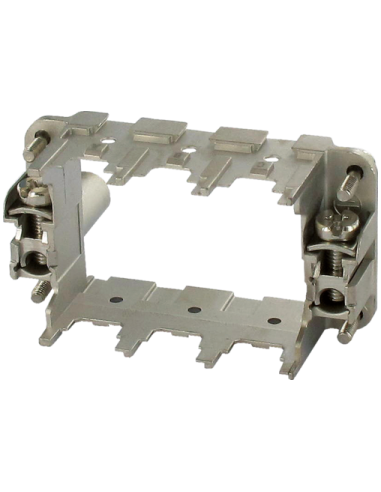

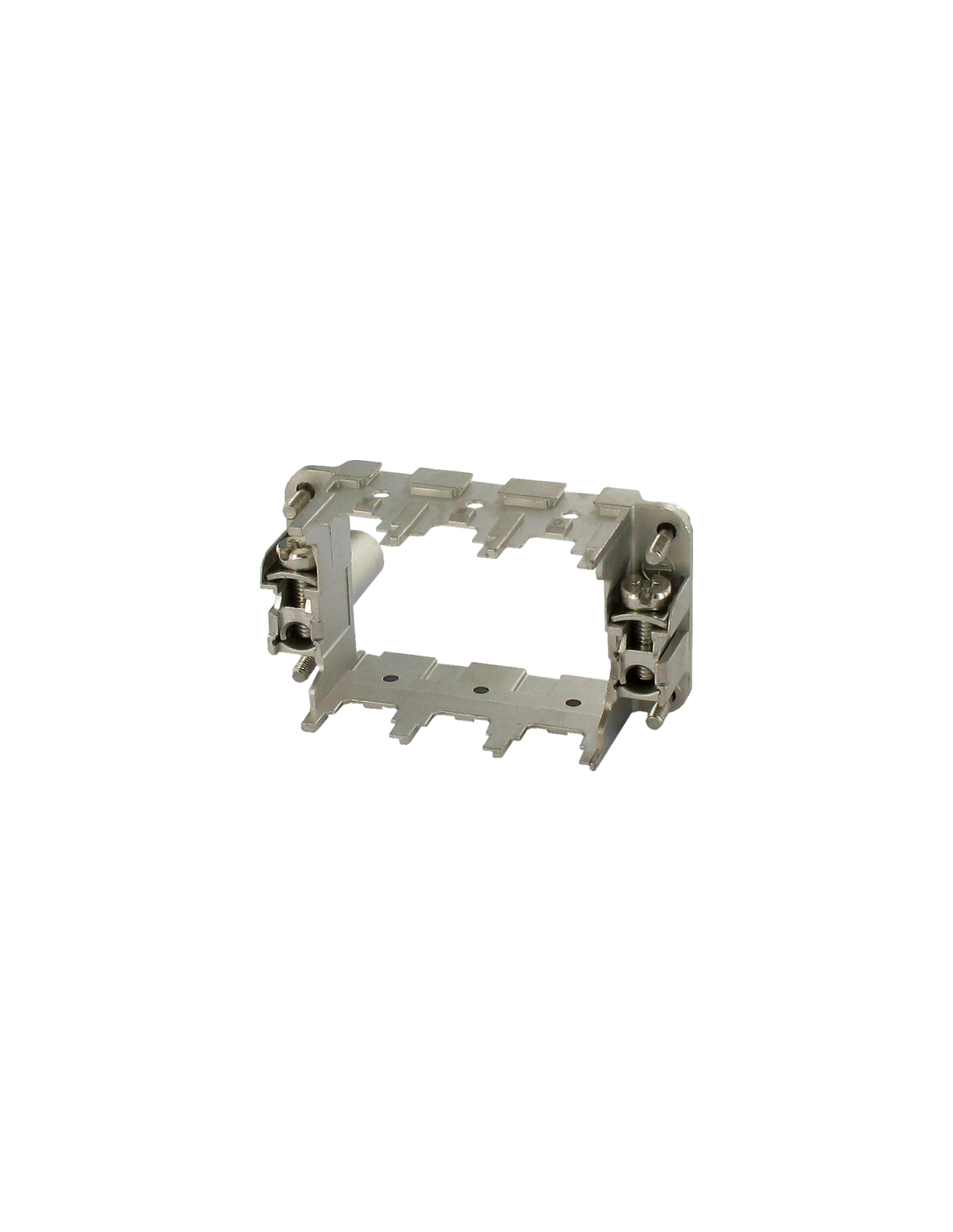

Ramka Modlink Heavy Modular B10 męski 3 elementy – wytrzymałe i elastyczne rozwiązanie do systemów modułowych
Ramka Modlink Heavy Modular B10 męski, 3 elementy (kod produktu: 70MH-RE03S-0000000) to specjalistyczny komponent przeznaczony do budowy złożonych, przemysłowych złączy modułowych. Konstrukcja ramki umożliwia montaż trzech modułów funkcjonalnych, co znacznie zwiększa elastyczność konfiguracji oraz dopasowanie do indywidualnych potrzeb aplikacji automatyki przemysłowej.
Zastosowanie ramki Modlink Heavy Modular B10 męski
Produkt znajduje zastosowanie w obudowach przemysłowych i systemach złącz w środowiskach wymagających niezawodności oraz odporności na trudne warunki pracy. Ramka umożliwia realizację wielofunkcyjnych połączeń sygnałowych i zasilających, stosowanych w:
- szafach sterowniczych w automatyce
- maszynach przemysłowych
- systemach transportowych i logistycznych
- instalacjach wymagających szybkiej rekonfiguracji połączeń
- rozwiązaniach typu plug-and-play w produkcji oraz w utrzymaniu ruchu
Zalety konstrukcyjne i materiałowe ramki B10 Modlink Heavy
Konstrukcja oparta na metalowej ramie z odlewu ciśnieniowego cynku oraz elementach mosiężnych zapewnia wysoką odporność mechaniczną i stabilność połączeń. Powłoka niklowana gwarantuje dodatkową ochronę przed korozją, co przekłada się na długą żywotność w zastosowaniach przemysłowych.
Wśród istotnych zalet wyróżniają się:
- Łatwość montażu modułów dzięki systemowi zacisków śrubowych
- Bardzo wysoka siła trzymania – odporność na wtykanie i wyciąganie
- Możliwość szybkiego rozbudowywania konfiguracji o kolejne moduły bez konieczności demontażu całości
- Kompatybilność z systemami Murrelektronik Modlink Heavy
- Odporność na szeroki zakres temperatur (-40°C do 125°C)
- Wysoka klasa niepalności (UL94 V-0)
Typowe wykorzystanie i zalecane środowiska pracy
Ramka Modlink Heavy Modular B10 męski, 3 elementy, została stworzona z myślą o pracy w trudnych i wymagających warunkach przemysłowych, gdzie kluczowe są niezawodność oraz łatwość serwisowania połączeń. Jej niewielkie wymiary czynią ją idealnym rozwiązaniem do zastosowań, gdzie przestrzeń w obudowie jest ograniczona, a liczba połączeń wymaga rozbudowanego systemu złączy.
Dzięki odporności mechanicznej i wysokiej trwałości, ramka sprawdzi się zarówno w dużych zakładach przemysłowych (produkcja seryjna, automotive), jak i w mniejszych instalacjach automatyki oraz systemach rozproszonych.
