Męski
2-piny
Zacisk
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 1000 V |
| Napięcie robocze DC | 1000 V |
| Prąd roboczy | 100 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 10 mm² |
| Przekrój przyłącza maks. | 35 mm² |
| Numer AWG min. | 8 |
| Numer AWG maks. | 2 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 13 mm |
| Typ połączenia | Zacisk |
| Gender | male |
| Cykle wtykowe min. | 500 |
Instalowanie | Układ pinów
| Liczba biegunów | 2 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Siła trzymania modułów min. | 300 N |
| Siła ciągnięcia maks. | 140 N |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | PA |
| Materiał styk | Mosiądz |
Dane mechaniczne | Dane montażowe
| Liczba miejsc modułowych | 2 |
| Wysokość | 53 mm |
| Szerokość | 13 mm |
| Głębokość | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/125/10 |

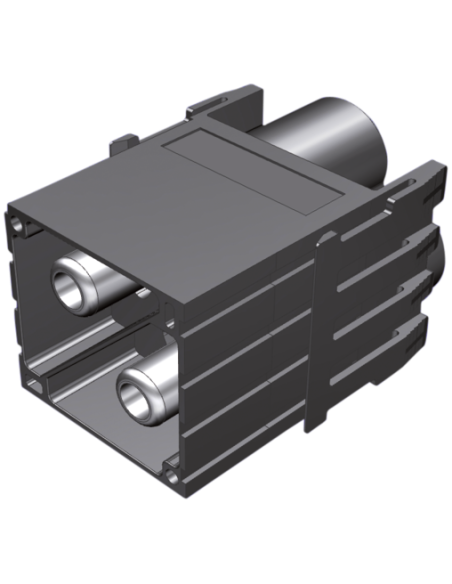

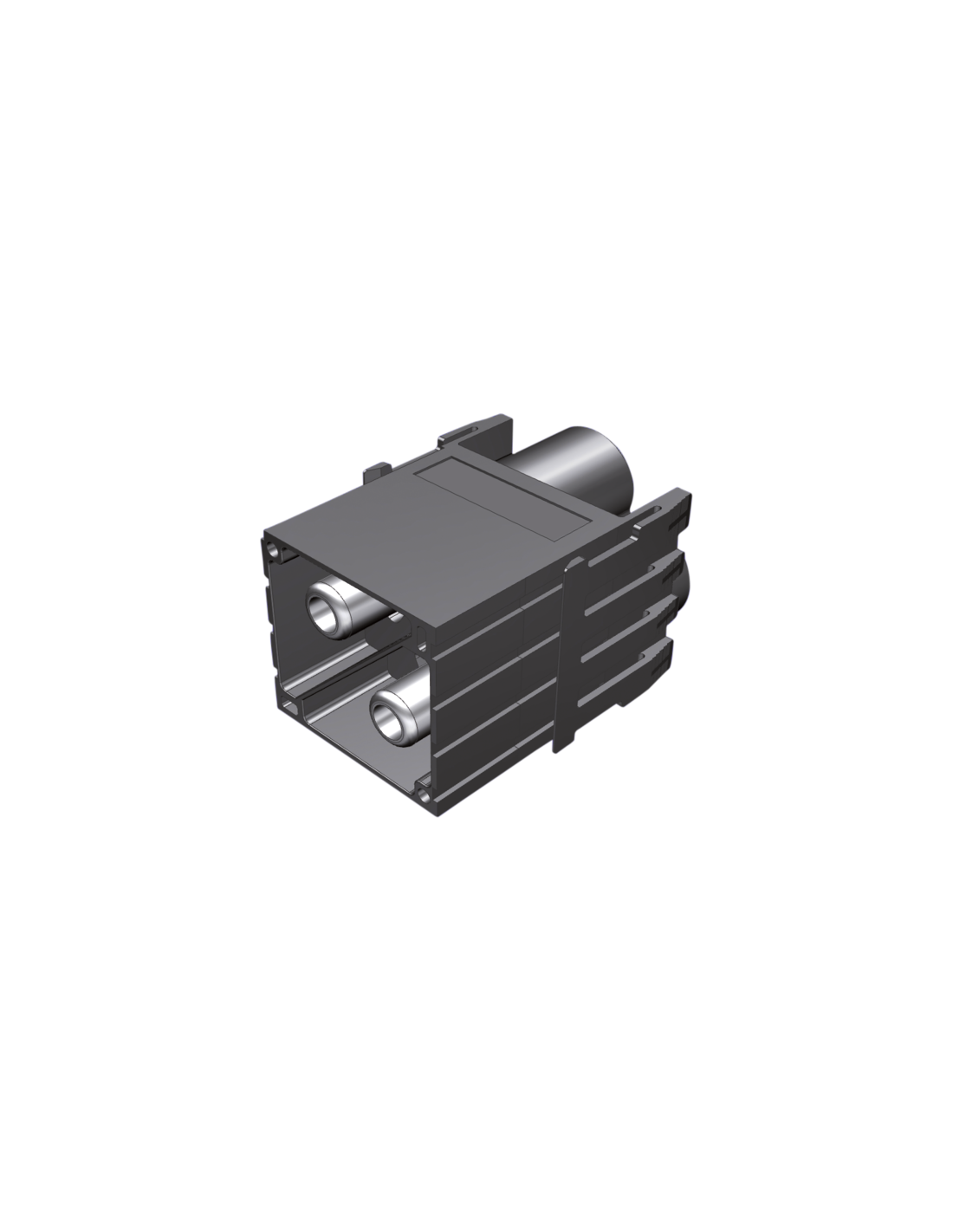

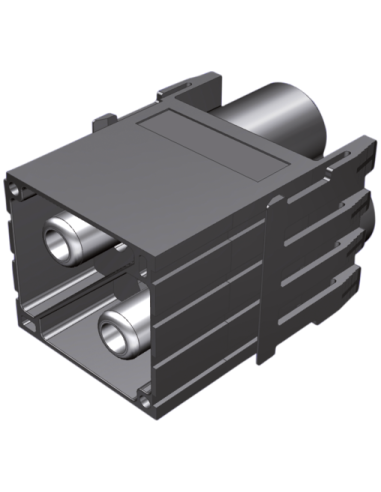

Moduł zasilania męski 2-biegunowy 70MH-MAF2C-0020704 — solidne i niezawodne zasilanie
Moduł zasilania męski 2-biegunowy 70MH-MAF2C-0020704 to wysokoprądowy komponent przeznaczony do zastosowań wymagających niezawodnych połączeń elektrycznych. Dzięki solidnej konstrukcji oraz wykorzystaniu wysokiej jakości materiałów stanowi optymalne rozwiązanie do przesyłu dużych prądów i napięć w różnych warunkach przemysłowych.
Zastosowania modułu zasilania dwubiegunowego
Moduł zasilania dwubiegunowy doskonale sprawdzi się w:
- systemach automatyki przemysłowej
- szafach sterowniczych
- rozdzielniach elektrycznych
- aplikacjach energetycznych i teleinformatycznych
- zasilaniu dużych układów napędowych, systemów rozdziału mocy oraz instalacji wymagających wysokiego poziomu bezpieczeństwa i niezawodności połączenia
Najważniejsze zalety modułu zasilania 70MH-MAF2C-0020704
- Wysoka odporność na napięcia robocze AC/DC (do 1000 V) — umożliwia zastosowanie w systemach wysokiego napięcia.
- Maksymalny prąd 100 A — gwarantuje możliwość przesyłu dużych mocy bez strat i przegrzania.
- Solidna, mosiężna konstrukcja styków z posrebrzaniem — zapewnia długą żywotność oraz wysoką niezawodność kontaktu elektrycznego.
- Odporność temperaturowa w zakresie od -40°C do 125°C — pozwala na pracę w trudnych warunkach środowiskowych.
- Łatwy montaż na zacisk — szybka i wygodna instalacja przewodów o szerokim zakresie przekrojów od 10 do 35 mm² (AWG 8–2).
- Wysoka wytrzymałość mechaniczna — trzymanie modułów do 300 N gwarantuje stabilność połączenia nawet przy dużych obciążeniach.
- Bezpieczeństwo użytkowania — wysoka rezystancja izolacji, klasa niepalności V-0 oraz skuteczna ochrona przed przepięciami.
Konstrukcja i specyfikacja modułu zasilania
Obudowa wykonana z trwałego poliamidu (PA) zapewnia nie tylko odporność na uszkodzenia mechaniczne, ale także skuteczną ochronę przed czynnikami środowiskowymi. Kompaktowe wymiary modułu (wysokość: 53 mm, szerokość: 13 mm, głębokość: 13 mm, przedstawione na załączonym rysunku technicznym) umożliwiają montaż nawet w ograniczonej przestrzeni instalacyjnej.
Liczba biegunów: 2 oraz męski typ złącza pozwalają na szybkie i bezproblemowe połączenie z odpowiednimi gniazdami modułowymi.
Typowe obszary zastosowań modułu zasilania męskiego
- Przemysł motoryzacyjny
- Energetyka i elektrotechnika
- Nowoczesne systemy automatyki
- Maszyny produkcyjne i linie montażowe
- Zastosowania w systemach OEM oraz integratorów systemów
Moduł zasilania męski 2-biegunowy 70MH-MAF2C-0020704 oferuje pewność, trwałość i bezpieczeństwo połączenia, spełniając przy tym wymagania nawet najbardziej wymagających aplikacji przemysłowych oraz energetycznych.
